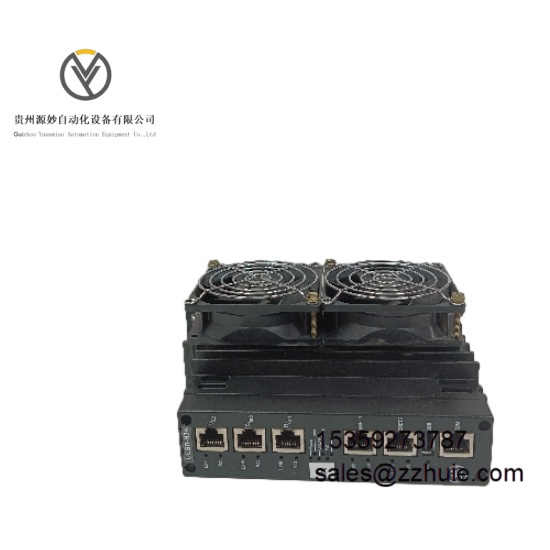

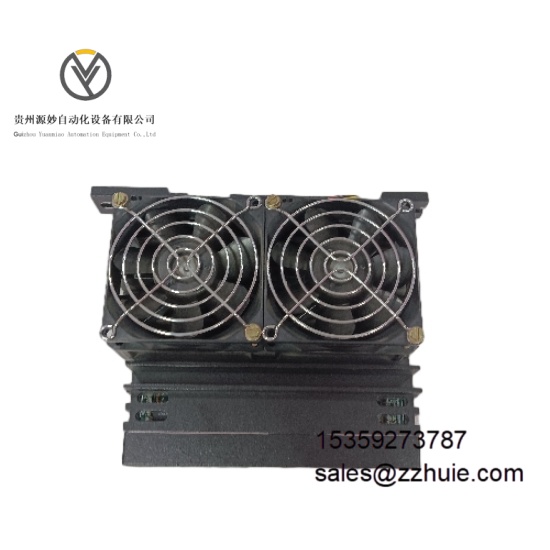

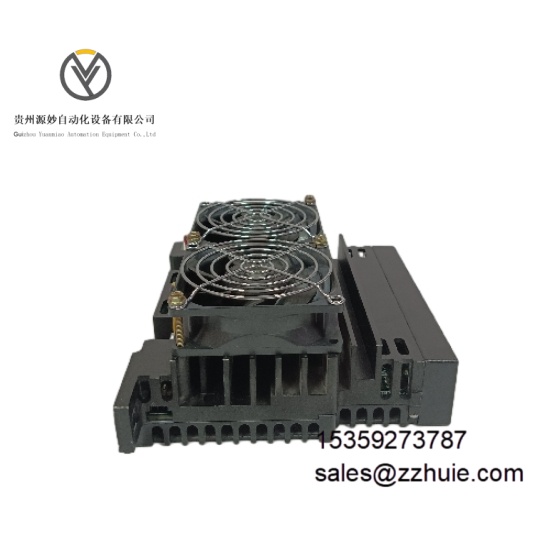

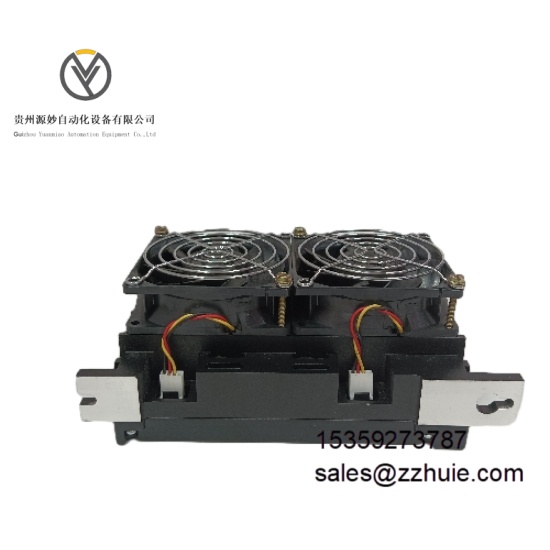

GE IS420UCSBH3A控制器模块

产品说明

GE IS420UCSBH3A 是 GE Mark VIe 系列控制系统中的 UCSB（Universal Control System Block）控制器模块。作为独立运行控制应用程序的计算机，它是整个控制系统的核心组件之一。该模块主要用于管理燃气轮机、蒸汽轮机等设备的控制逻辑，实现工业自动化控制。其通过板载 I/O 网络（IONet）与 I/O 包通信，且不承载任何应用 I/O，所有 I/O 网络连接到各个控制器，为其提供全部输入数据，硬件和软件架构保证在控制器因维护或维修断电时，不会丢失任何应用输入点。该模块预装有特定应用程序软件，能运行梯形图或功能块，对控制软件的小改动可在线完成，无需重启系统。

具体参数

• 处理器：1200 MHz EP80579 Inb 微处理器

• 内存：1 GB RAM、2 GB 闪存

• 操作系统：QNX Neutrino 实时操作系统

• 输入电压：24/28 VDC

• 工作温度范围：-22°C 至 +149°C

• 尺寸：H 6.4 英寸 x W 8.1 英寸 x D 1.4 英寸

• 重量：约 2.9 磅（1.3 千克）

• 认证：符合 SIL 2 和 SIL 3 安全认证

• 通信接口：具备多个以太网端口（用于冗余网络），支持与 I/O 模块、操作员工作站（HMI）及其他 UCS 通信；有 2 个冗余以太网端口（RJ45）及多个内部高速通信通道

• 支持协议：Modbus TCP/IP、Ethernet/IP、GE 专有协议等

• 安装方式：安装于 GE Mark VIe 控制架（Racks）上

• 冗余支持：支持控制器冗余配置（主 / 备 UCSB 控制模块）

• 散热：部分型号配备双冗余风扇，部分为无风扇设计

• 电源：内置电源，无需外部跳线设置或电池

• 布线规格：支持 28 至 16 awg 线径

产品性能

• 高性能运算：搭载 1200 MHz EP80579 Inb 微处理器，可实现高速、可靠的多任务处理，确保实时控制和数据处理任务的高效执行，满足对控制响应速度要求高的应用场景。

• 稳定可靠运行：符合 SIL 2 和 SIL 3 安全认证，保障操作安全与可靠性；工作温度范围广，适用于严苛工业环境；采用无风扇设计（部分型号配备双冗余风扇），减少维护需求，确保长期稳定运行。

• 便捷安装维护：内置电源，无需外部跳线设置或电池，简化安装流程；支持面板安装，可直接安装于控制面板金属板上，采用垂直气流散热设计；前面板配备电源、启动、在线、诊断等 LED 指示灯，便于快速故障定位与排查；模块化设计，使得更换和维修更加方便。

• 强大通信能力：具备多个以太网端口组成冗余网络，内置双冗余以太网端口（ENET1 和 ENET2），支持 Modbus TCP/IP、Ethernet/IP 等多种协议，可实现高速数据通信，便于与 I/O 模块、操作员工作站（HMI）及其他 UCS 通信，构建复杂的工业自动化控制网络。

• 精准时钟同步：利用 IEEE 1588 协议，通过 r、s 和 t IONets 将 I/O 组件和控制器的时钟同步在 100 微秒以内，保证系统内各设备在时间上的精准协同。
