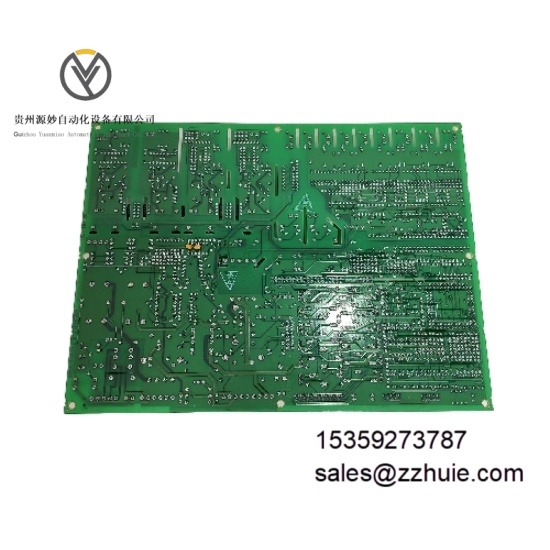

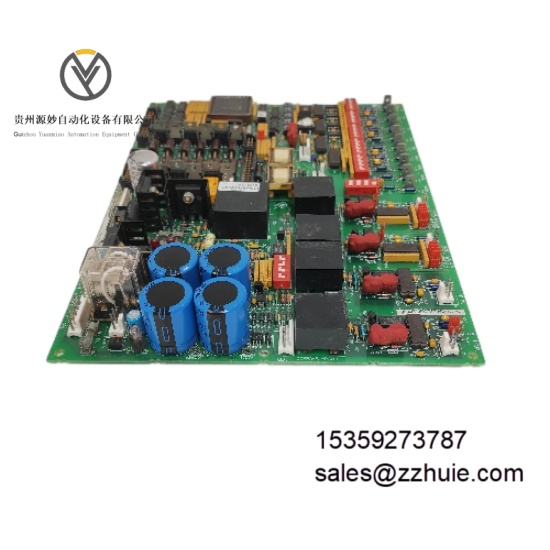

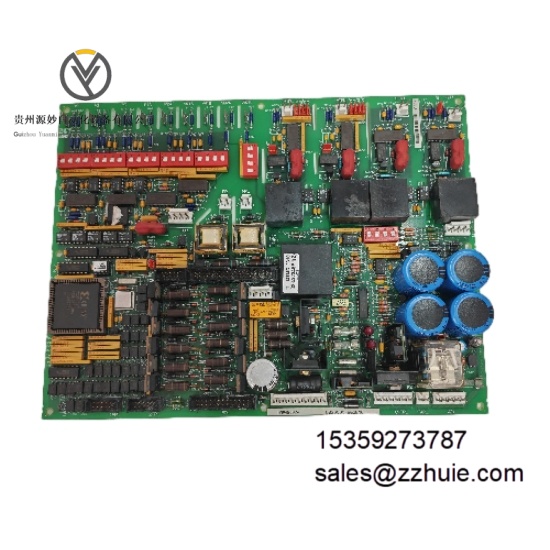

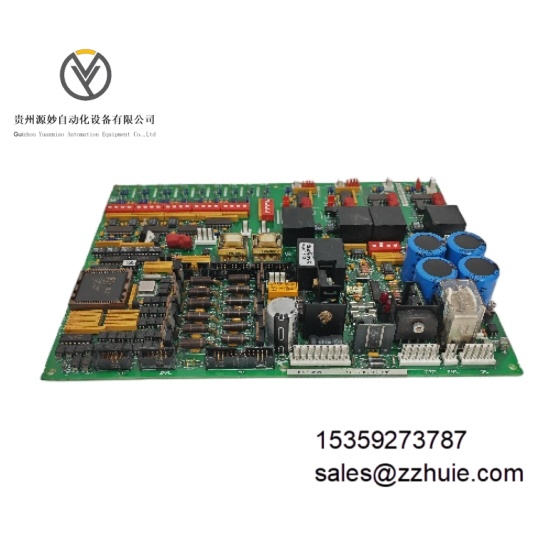

GE DS200DCFBG2BNC MRP420024电源供应与反馈控制板

产品说明

GE DS200DCFBG2BNC MRP420024 是通用电气制造设计的电源供应与反馈控制板，属于 DC 2000、CB 2000、EX 2000、FC 2000、GF 2000、ME 2000 及 AC2000 系列，主要用于 IGBT 驱动应用场景。在 EX2000 系统中的用途与普通驱动器有所不同。该板从控制电源变压器（CPT）获取 38V AC 和 115V AC（在 EX2000 应用中为 24V DC）输入电源，为驱动器提供控制级电源，并向机柜风扇供应 115V AC 电源（在 EX2000 应用中无此项）。板上集成多种关键电路，承担着电源供应与信号反馈等重要任务。

具体参数

• 输入电源：38V AC 和 115V AC（EX2000 应用中为 24V DC）

• 输出电源：为驱动器提供控制级电源，向机柜风扇输出 115V AC 电源（EX2000 应用中无此项）

• 电压 - 电流反馈 VCO 电路：板上电压控制振荡器（VCO）电路将输入电压转换为频率信号，每个 VCO 的标称输出频率为 250kHz，依据输入电压不同，输出频率范围在 0 至 500kHz 之间，通过 1PL 连接，VCO 输出传输至 SDCC / LDCC 板提供反馈

• 电源供应：具备为驱动器及相关设备供电的电路

• 信号连接：拥有 18 个插针连接器和 9 个插片连接器，用于处理各类信号

• 诊断与保护：内置诊断功能和保险丝，保障系统安全；配备 DIP 开关，可对电压设置进行精确调节

产品性能

• 稳定供电能力：能稳定获取外部输入电源，为驱动器提供可靠的控制级电源，满足设备稳定运行对电力的需求，在不同应用场景下都能保障电力供应的持续性与稳定性。

• 精准反馈调节：借助 VCO 电路将输入电压转换为频率信号，并传输反馈信号至 SDCC / LDCC 板，用于直流电机和电压控制，实现对系统运行状态的精准监测与调控，确保设备运行在最佳状态。

• 灵活信号处理：18 个插针连接器和 9 个插片连接器为多样化的信号处理提供可能，可灵活连接不同设备与线路，适应复杂的系统架构和多样化的信号传输需求。

• 可靠诊断保护：内置的诊断功能与保险丝，可实时监测系统运行状况，当出现异常时能迅速启动保护机制，防止故障扩大，保障系统安全；DIP 开关的设置功能则为用户提供了根据实际需求精确调整电压的途径，提升系统的适应性与稳定性。
