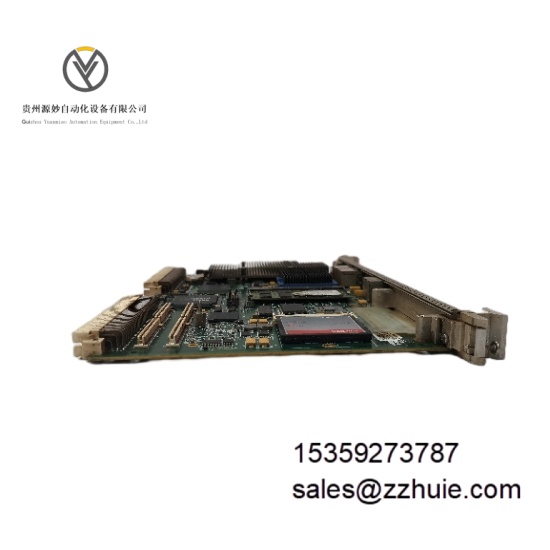

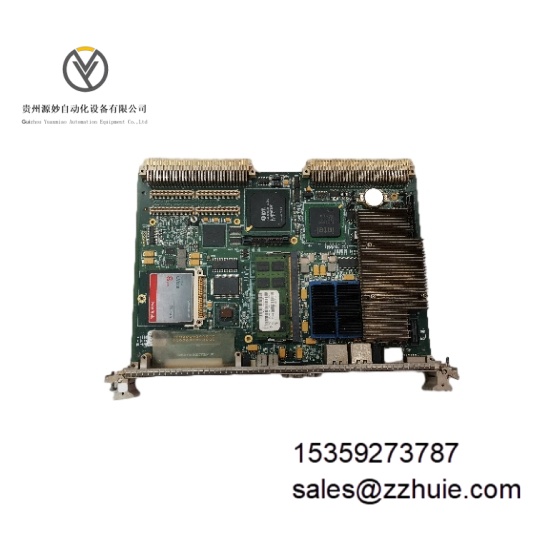

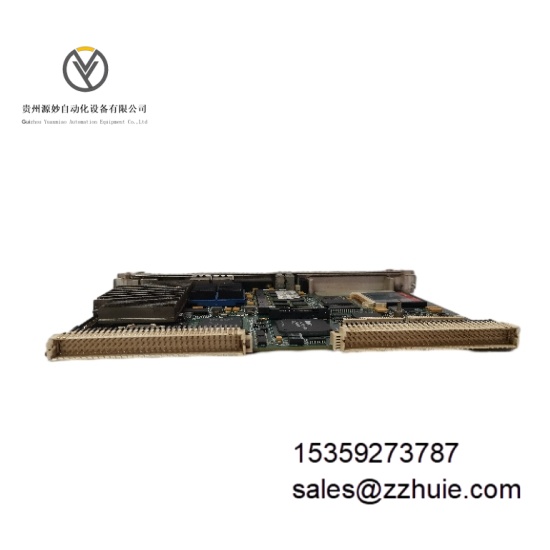

GE V7768-320000 3509301007768-320000A0 是一款工业级通信适配模块，专为 GE Predix 或 Mark 系列控制系统设计，核心功能是实现控制层与现场设备的协议转换及数据交互。该模块支持多种工业总线协议的双向转换，可衔接不同通信标准的传感器、执行器与控制系统，同时具备信号调理与故障诊断功能，是工业自动化系统中实现设备互联与数据集成的关键组件。
电源参数
供电电压：24V DC（±10%）
额定功耗：≤4.0W
电源隔离：2500Vrms（持续 1 分钟，电源与信号端）
通信参数
支持协议：EtherNet/IP、Modbus TCP、Profibus DP
通信速率：10/100Mbps 自适应（EtherNet/IP）、1.5Mbps-12Mbps（Profibus DP）
最大连接节点数：32 个（Profibus DP 从站）、16 个（EtherNet/IP 设备）
数据帧长度：最大 1500 字节（以太网）
信号调理参数
信号输入类型：差分信号 / 单端信号（可配置）
信号滤波等级：4 级可编程（1ms-100ms）
响应延迟：≤8ms（协议转换耗时）
环境参数
工作温度范围：-40°C 至 + 70°C
存储温度范围：-40°C 至 + 85°C
相对湿度：5% 至 95%（无冷凝，温度≤40°C 时）
防护等级：IP20（模块本体）、IP40（连接器部分）
物理参数
安装方式：35mm 标准 DIN 导轨安装
尺寸：145mm×90mm×45mm
重量：约 0.5kg
连接器类型：凤凰端子（插拔式，2.54mm 间距）
多协议双向转换：同时支持三种主流工业协议的双向数据转换，无需额外网关即可实现跨协议设备互联，降低系统集成复杂度。
高抗干扰能力：采用差分信号传输与电磁屏蔽设计，结合 2500Vrms 电源隔离，可抵御工业现场的电磁辐射、浪涌及接地干扰，数据传输误码率≤10⁻⁹。
灵活信号调理：支持差分 / 单端信号切换与多级滤波配置，适配不同距离、不同干扰强度的现场信号，确保采集数据稳定性。
宽温稳定运行：在 - 40°C 低温环境下启动无延迟，+70°C 高温环境下连续运行 72 小时参数漂移≤0.5%，满足极端工业场景需求。
内置故障诊断：实时监测协议通信状态、电源电压及信号完整性，通过 LED 指示灯与系统告警信号反馈故障类型，故障定位精度达通道级。
