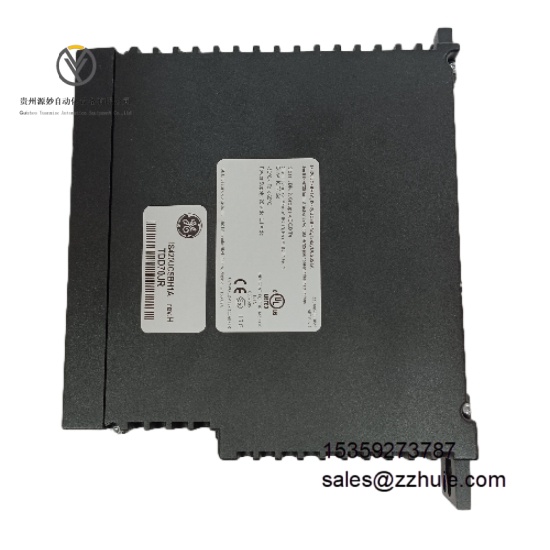

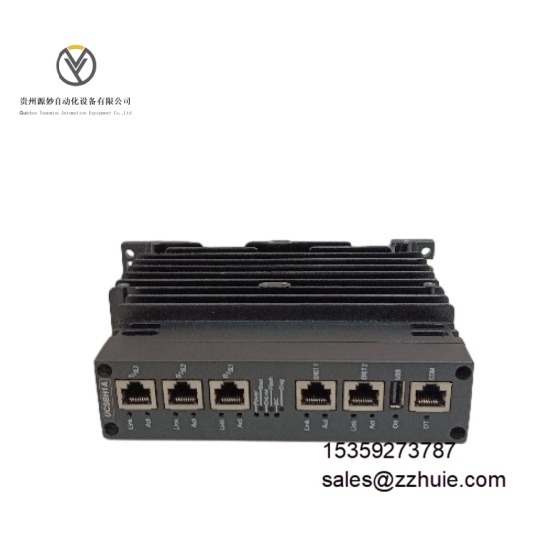

GE IS420UCSBH1A 通信接口模块

产品说明

GE IS420UCSBH1A 是 GE Mark VIe 控制系统专用的通信接口模块，核心功能是实现控制系统与外部设备、上位机之间的高速数据交互与协议转换。该模块集成多协议通信能力，可衔接现场传感器、执行器与监控系统，同时具备数据缓存、信号隔离及故障诊断功能，能稳定传输控制指令与过程数据，是 Mark VIe 系统构建分布式控制网络、实现设备互联的关键组件，适配高可靠性要求的工业自动化场景。

具体参数

• 电源参数

供电电压：24V DC（±10%）

额定功耗：≤3.8W

电源隔离：2500Vrms（持续 1 分钟，电源与信号端）

• 通信参数

支持协议：EtherNet/IP、Modbus TCP、GE Profinet

通信速率：100Mbps（全双工，EtherNet/IP/Profinet）、10/100Mbps 自适应（Modbus TCP）

最大连接数：16 个（EtherNet/IP 从站设备）、8 个（Modbus TCP 客户端）

数据传输延迟：≤5ms（控制指令双向传输）

• 信号参数

信号输入类型：差分信号 / 单端信号（可配置）

信号滤波等级：3 级可编程（0.5ms-50ms）

数据缓存容量：8KB（过程数据缓存）

• 环境参数

工作温度范围：-40°C 至 + 70°C

存储温度范围：-40°C 至 + 85°C

相对湿度：5% 至 95%（无冷凝，温度≤40°C 时）

防护等级：IP20（模块本体）、IP40（连接器接口）

• 物理参数

安装方式：35mm 标准 DIN 导轨安装

尺寸：135mm×92mm×48mm

重量：约 0.45kg

连接器类型：插拔式端子（2.5mm 间距，镀金触点）

产品性能

• 多协议兼容传输：同时支持 EtherNet/IP、Modbus TCP、GE Profinet 三种主流工业协议，无需额外网关即可实现跨协议设备互联，降低系统集成复杂度，数据传输误码率≤10⁻⁹。

• 高抗干扰能力：采用差分信号传输与电磁屏蔽外壳，结合 2500Vrms 电源隔离设计，可抵御工业现场浪涌、电磁辐射及接地干扰，确保信号稳定传输。

• 宽温稳定运行：通过 - 40°C 至 + 70°C 全温域测试，低温环境下启动无延迟，高温连续运行 72 小时参数漂移≤0.3%，适配户外及恶劣工业场景。

• 实时数据交互：100Mbps 全双工通信速率与≤5ms 传输延迟，可实时同步控制指令与现场数据，满足高实时性控制需求（如电机调速、阀门精准调节）。

• 智能故障诊断：实时监测通信链路状态、电源电压及信号完整性，通过 LED 指示灯与系统告警信号反馈故障类型（如通信中断、电源过压），故障定位精度达通道级。
