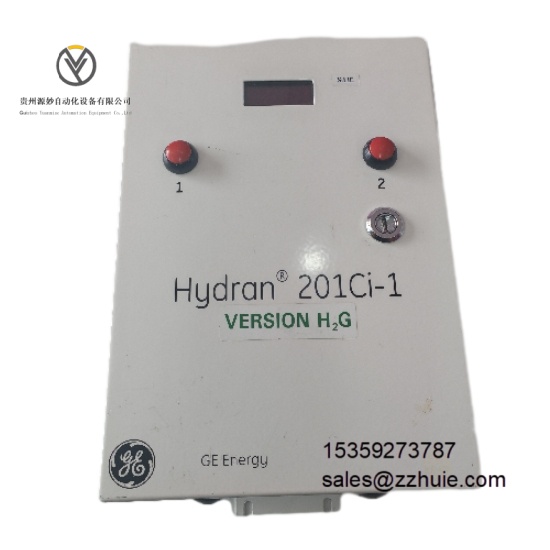

GE Energy HYDRAN H201Ci-1 是一款油浸式电力设备绝缘状态在线监测装置，专为变压器、电抗器等核心电力设备设计。其核心功能是实时采集设备绝缘油中溶解的特征气体（氢气、乙炔、甲烷等），通过高精度传感器与专用分析算法计算气体浓度，生成监测数据并上传至运维后台系统。该装置可自动识别局部放电、过热等设备内部故障，触发声光告警与远程通知，为电力设备预测性维护提供精准数据支撑，避免突发性故障导致的供电中断。
电源参数
供电电压：AC 100-240V（±10%）
工作频率：50/60Hz（自适应）
额定功耗：≤30W（正常运行状态）
备用电源续航：≥4 小时（AC 断电时，配备内置锂电池）
检测参数
检测气体种类：氢气（H₂）、一氧化碳（CO）、二氧化碳（CO₂）、甲烷（CH₄）、乙炔（C₂H₂）、乙烯（C₂H₄）、乙烷（C₂H₆）
氢气（H₂）检测范围：0-2000μL/L，精度：±5% 读数或 ±2μL/L（取较大值）
乙炔（C₂H₂）检测范围：0-100μL/L，精度：±5% 读数或 ±0.5μL/L（取较大值）
检测周期：≤1 小时（可通过软件配置为 15 分钟 - 24 小时）
响应时间：≤30 分钟（气体浓度变化达 50% 额定值时）
环境参数
工作温度范围：-30°C 至 + 60°C
存储温度范围：-40°C 至 + 70°C
相对湿度：5% 至 95%（无冷凝，温度≤40°C 时）
防护等级：IP54（户外安装单元）、IP20（室内分析单元）
抗电磁干扰：符合 IEC 61000-6-2 工业环境抗干扰标准
通信参数
支持协议：Modbus TCP、Modbus RTU（RS485）、IEC 61850
通信接口：1 个 RJ45 以太网口（10/100Mbps 自适应）、1 个 RS485 接口（半双工）
数据上传间隔：≤1 分钟（可配置，默认 5 分钟）
物理参数
安装方式：壁挂式 / 支架式（户外立柱安装可选）
尺寸（长 × 宽 × 高）：450mm×350mm×200mm（主机单元）
重量：约 12kg（含采样单元与分析单元）
采样方式：油循环采样（内置微型泵，流量 50mL/min）
多气体高精度检测：同步监测 7 种变压器油中溶解特征气体，核心故障气体（H₂、C₂H₂）检测精度达 ±5% 读数，可精准捕捉设备内部早期故障的气体浓度变化，避免漏判或误判。
实时监测与快速预警：检测周期最短可设为 15 分钟，响应时间≤30 分钟，当气体浓度超预设阈值时，立即触发本地声光告警（红色 LED 灯 + 蜂鸣器）与远程系统告警（短信 / 平台通知），为运维争取处置时间。
宽环境适应性：-30°C 至 + 60°C 工作温度覆盖高纬度严寒地区与高温户外环境，IP54 防护等级可抵御雨雪、粉尘侵袭，无需额外防护箱即可户外安装。
强抗干扰能力：主机单元采用电磁屏蔽外壳，采样线路具备浪涌保护（10kV/5kA），在变电站强电磁环境下数据传输误码率≤10⁻⁹，确保监测数据稳定可靠。
智能故障诊断：内置 GE 专利 “DGA 趋势分析算法”，可自动识别局部放电、低温过热（150-300°C）、高温过热（>300°C）等典型故障类型，生成月度 / 季度故障趋势报告，辅助运维人员制定检修计划。
