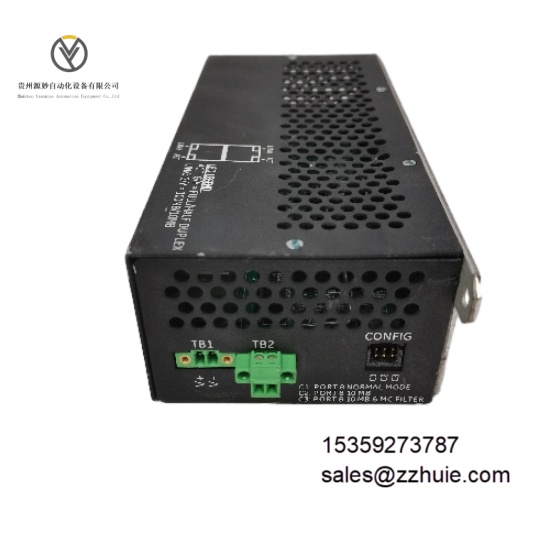

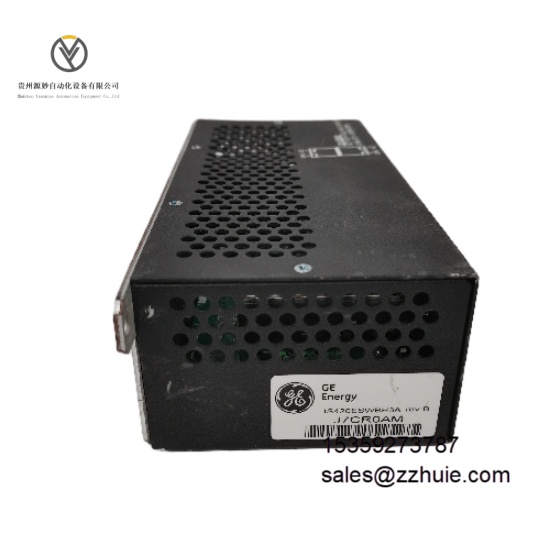

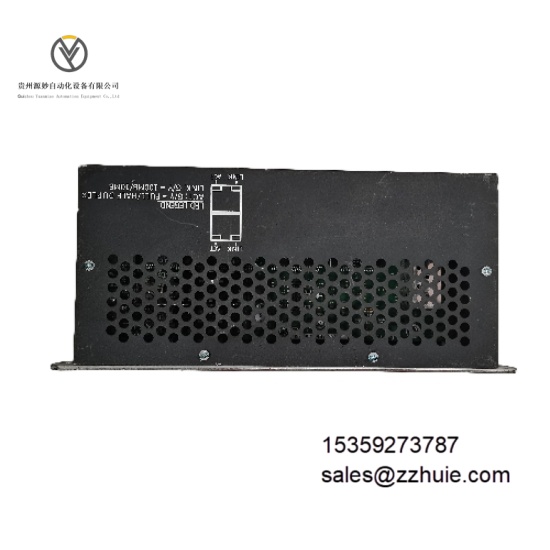

GE 1S420ESWBH3A 是 GE Mark VIe 控制系统专用的开关量输入 / 输出（I/O）模块，核心功能是实现工业现场数字信号的双向交互，即采集传感器、限位开关等设备的开关量输入信号，同时输出控制指令驱动继电器、电磁阀等执行器。该模块通过 Mark VIe 系统背板总线与主机实时通信，集成信号光电隔离、过载保护及故障自检功能，能在复杂工业环境中稳定传输数字信号，是自动化系统中连接控制层与现场设备层的关键离散控制组件。
电源参数
供电电压：24V DC（±10%）
额定功耗：≤3.6W
电源隔离：2500Vrms（持续 1 分钟，电源与信号端）
输入参数
开关量输入通道数：16 路
输入信号类型：干接点 / 湿接点（软件可配置）
湿接点输入电压范围：18-30V DC
输入响应时间：≤4ms
输入漏电流：≤10μA（24V DC 时）
输出参数
开关量输出通道数：8 路
输出类型：晶体管输出（PNP 型，灌电流模式）
单通道最大输出电流：2A@24V DC
输出保护：具备短路保护（自恢复式，最大短路电流≤6A）、过温保护（≥85°C 时自动关断）
通信参数
通信接口：Mark VIe 系统高速背板总线
数据传输速率：100Mbps（全双工）
数据更新周期：≤8ms（输入 / 输出数据同步至主机）
环境参数
工作温度范围：-40°C 至 + 70°C
存储温度范围：-40°C 至 + 85°C
相对湿度：5% 至 95%（无冷凝，温度≤40°C 时）
防护等级：IP20（模块本体）
抗电磁干扰：符合 IEC 61000-6-2 工业环境抗扰度标准
物理参数
安装方式：35mm 标准 DIN 导轨安装（兼容 Mark VIe 标准机架）
尺寸（长 × 宽 × 高）：130mm×92mm×45mm
重量：约 0.43kg
连接器类型：插拔式凤凰端子（2.54mm 间距，镀锡触点防氧化）
高集成兼容性：与 Mark VIe 控制系统背板总线无缝兼容，无需额外适配模块即可接入现有系统，支持在线热插拔（需满足系统热插拔规范），降低系统停机维护时间。
强抗干扰能力：电源与信号端 2500Vrms 高隔离设计，配合输入通道 RC 滤波电路与输出通道电磁屏蔽，可抵御工业现场浪涌、电磁辐射干扰，数字信号传输误码率≤10⁻⁹。
快速实时响应：输入响应时间≤4ms、数据更新周期≤8ms，能快速捕捉现场设备状态变化（如限位开关触发）并执行控制指令（如电磁阀动作），满足高实时性离散控制需求。
宽温稳定运行：通过 - 40°C 至 + 70°C 全温域工况验证，低温环境下启动无延迟，高温（+70°C）连续运行 72 小时输出电流偏差≤5%，适配严寒、高温等极端工业场景。
智能故障保护：实时监测输入通道开路 / 短路、输出通道过载 / 短路及模块过温，通过模块 LED 状态灯（每通道独立指示灯）与 Mark VIe 系统告警信号精准反馈故障类型，故障定位精度达单通道级。
