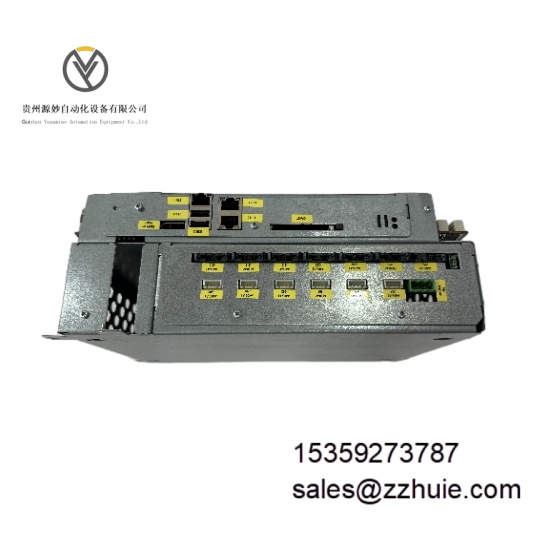

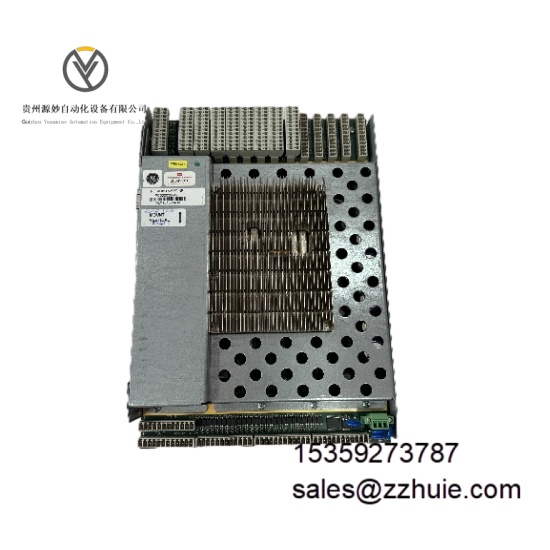

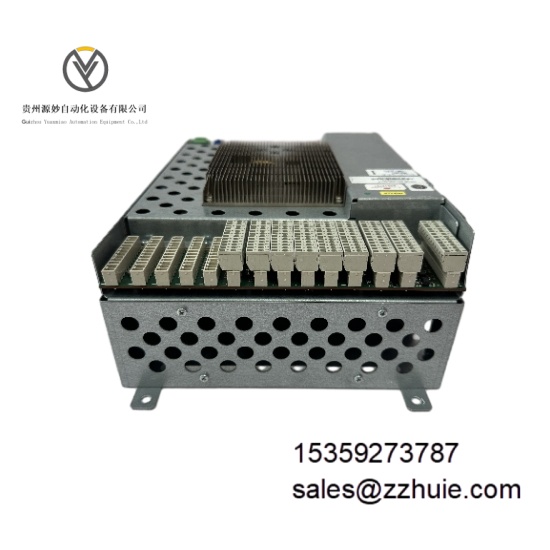

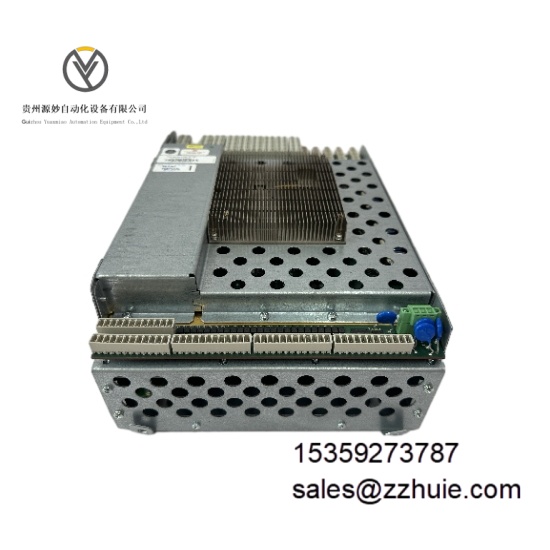

GE LV5F30-NF 控制模块

产品说明

GE LV5F30-NF 是一款工业级控制模块，专为复杂工业控制系统设计，作为核心控制组件为各类工业设备和系统提供精准高效的控制解决方案。该模块采用模块化硬件架构，支持 35mm 标准 DIN 导轨安装，具备热插拔功能，可在系统运行状态下完成安装与更换操作。其兼容 GE 系列主流控制系统，集成完善的自诊断功能，能实时监测模块运行状态及通道故障，确保工业控制过程的稳定性与可靠性，适用于需要高精度控制的工业场景。

具体参数

• 核心配置参数

• 处理器：32 位工业级微处理器

• 运算速度：100 MIPS

• 内存容量：64MB RAM，128MB Flash

• 控制周期：最小 1ms

• 输入通道：16 路数字量输入

• 输出通道：16 路数字量输出

• 电气参数

• 供电电压：24VDC（±10%）

• 功耗：正常运行≤8W；最大负载≤12W

• 输入电压范围：18 - 30VDC

• 输出电流：每通道最大 2A

• 隔离等级：通道间 2.5kVAC（1 分钟）

• 通信接口：1×Ethernet（10/100Base - TX），1×RS485

• 环境与机械参数

• 工作温度：0°C 至 60°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝）

• 防护等级：IP20（模块本体）

• 尺寸：宽 35mm× 高 120mm× 深 160mm

• 重量：约 300g

• 安装方式：35mm 标准 DIN 导轨安装（符合 EN 60715 标准）

产品性能

LV5F30-NF 采用 32 位高性能处理器，运算速度达 100 MIPS，控制周期可低至 1ms，能快速响应工业现场的动态变化，实现高精度控制。模块具备通道级独立隔离设计，有效抑制电磁干扰，共模抑制比≥90dB，确保在强干扰工业环境中稳定运行。

支持热插拔操作，模块更换无需停止系统运行，显著减少停机维护时间，提升系统可用性。集成全面的自诊断功能，可实时监测电源异常、通道故障、通信中断等状态，并通过通信接口上传故障信息，便于快速定位与维修。与 GE 控制系统无缝兼容，支持 MODBUS、PROFINET 等工业协议，数据传输延迟≤50ms，保证控制指令的实时执行。
