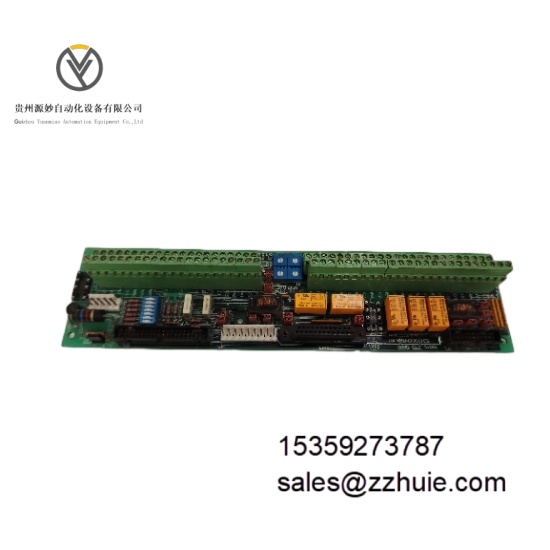

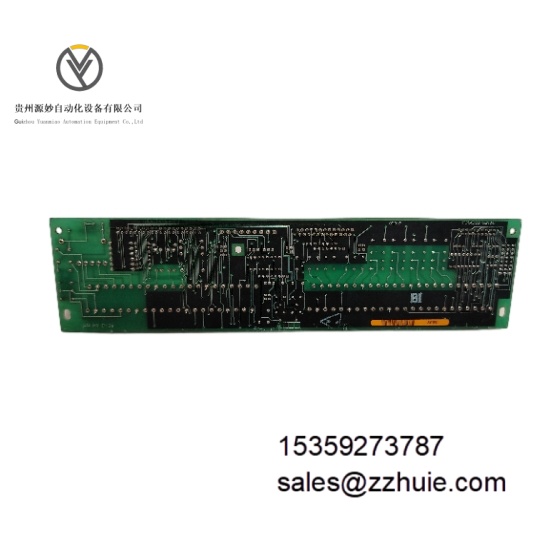

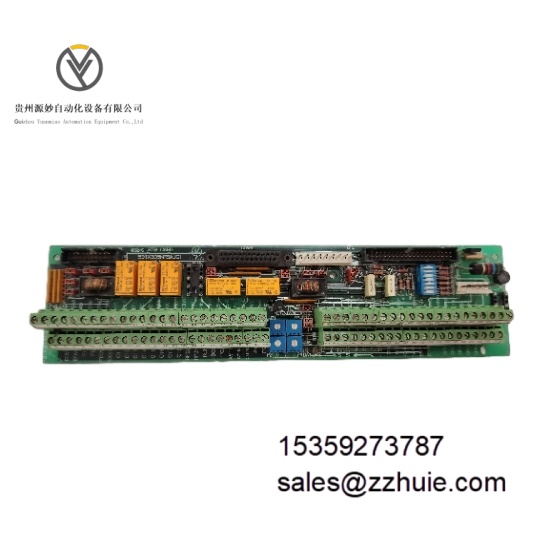

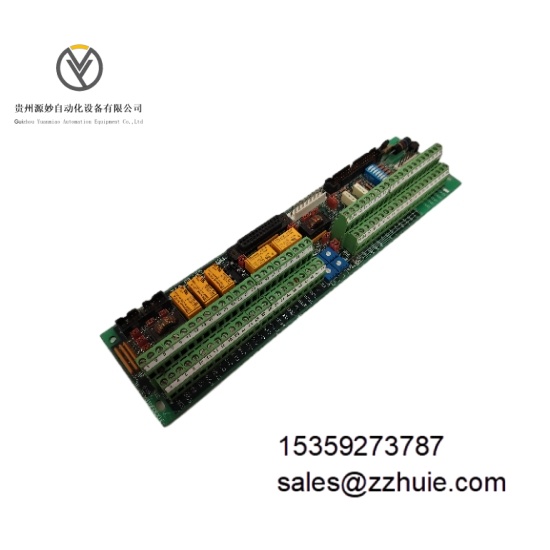

GE 531X305NTBAJG1 模拟量输入模块

产品说明

GE 531X305NTBAJG1 是 Mark VIe 系列工业级模拟量输入模块，专为复杂工业过程的高精度信号采集设计，是 GE 分布式控制系统的核心信号处理组件。该模块采用模块化硬件架构，支持 8 路差分模拟信号输入，可直接接入热电偶、RTD、电压及电流型传感器，实现温度、压力、流量等过程参数的实时采集。具备通道级电气隔离与完善的自诊断功能，通过背板总线与系统高速通信，支持 DIN 导轨安装及热插拔操作，无需停机即可完成维护更换，通过 UL、CE 及 ATEX 认证，适用于工业、能源等严苛环境。

具体参数

• 电气参数

• 供电电压：5VDC（由 Mark VIe 背板提供）

• 通道配置：8 路差分模拟量输入

• 信号类型：热电偶（J/K/T/E/R/S/B 型）、RTD（PT100/PT500/PT1000）、电压（±10V/±5V/0-10V）、电流（4-20mA/0-20mA）

• 分辨率：16 位（全信号类型）

• 测量精度：±0.1% 满量程（25°C）；±0.25% 满量程（0-60°C）

• 采样速率：10Hz / 通道；80Hz（全通道同步）

• 隔离等级：通道间及通道与背板间 2.5kVAC（1 分钟）

• 通信接口：Mark VIe 背板总线（数据传输速率 100Mbps）

• 环境参数

• 工作温度：-25°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 EN 61000-6-2 工业级标准

• 抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 36mm× 高 130mm× 深 180mm

• 重量：约 320g

• 安装方式：35mm 标准 DIN 导轨（符合 EN 60715）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃 ABS 塑料（UL 94 V-0 级）

产品性能

531X305NTBAJG1 采用高精度 16 位 A/D 转换芯片与温度补偿算法，全温度范围内测量误差≤0.25%，确保过程参数采集的准确性与重复性。通道级 2.5kVAC 电气隔离设计配合硬件滤波电路，共模抑制比≥100dB，有效抵御工业现场电磁干扰与接地环路影响。

支持热插拔功能，模块更换过程中系统保持正常运行，维护停机时间减少 90% 以上。集成全面的自诊断功能，可实时检测通道开路、短路、过压及模块供电异常，故障响应时间≤10ms，通过系统控制器触发报警并记录故障代码。与 Mark VIe 控制系统无缝兼容，数据更新延迟≤50ms，满足实时控制需求，平均无故障时间（MTBF）≥150,000 小时。
