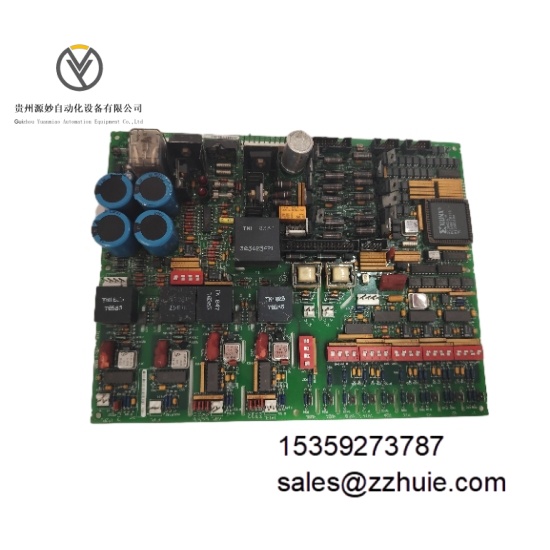

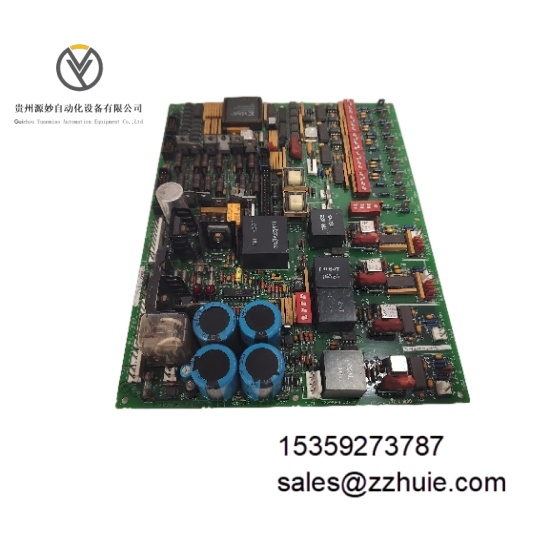

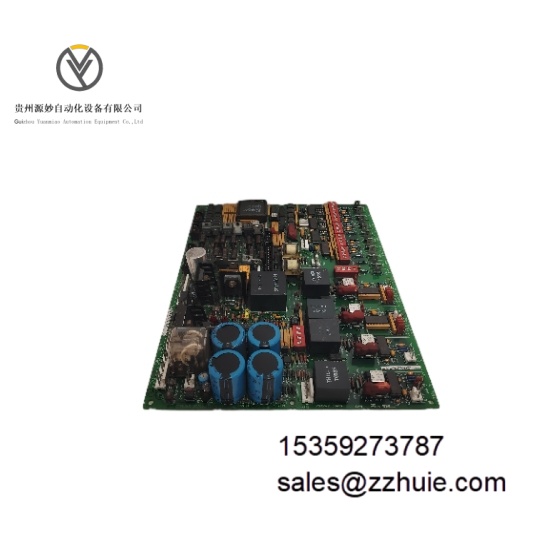

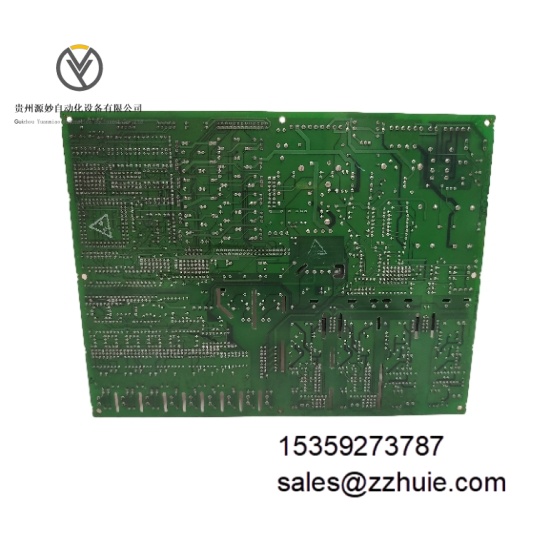

GE DS200DCFBG1BLC 直流控制板

产品说明

GE DS200DCFBG1BLC 是 DriveStack 系列工业级直流控制板，专为中高压直流驱动器的核心控制设计，集成信号调理、逻辑运算与通信中转功能，是直流调速系统的关键控制组件。该模块通过背板总线与驱动器主功率单元无缝对接，支持数字量与模拟量信号的双向传输，可实现电机转速调节、电流闭环控制及故障保护逻辑执行。采用紧凑型模块化结构，配备可配置跳线与测试接口，支持 DIN 导轨安装及热插拔操作，通过 UL、CE 及 IEC 认证，适用于工业电机驱动、电力传动等严苛场景。

具体参数

• 电气参数

• 供电电压：5VDC（由 DriveStack 背板提供）

• 信号配置：

• 数字量输入：16 路干接点（24V DC 激励）

• 数字量输出：8 路继电器触点（250V AC/30V DC，5A）

• 模拟量输入：4 路 4-20mA（精度 ±0.1% 满量程）

• 模拟量输出：2 路 4-20mA（精度 ±0.2% 满量程）

• 分辨率：16 位（模拟量信号转换）

• 隔离等级：输入 / 输出 / 电源间 2.5kVAC（1 分钟）

• 通信接口：1 路 CANopen、1 路 RS485（Modbus RTU）

• 保护功能：过流保护、过压保护、过热保护、通信中断保护

• 环境参数

• 工作温度：-25°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 EN 61000-6-2 工业级标准

• 抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 36mm× 高 130mm× 深 180mm

• 重量：约 350g

• 安装方式：35mm 标准 DIN 导轨（符合 EN 60715）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃 ABS 塑料（UL 94 V-0 级）

产品性能

DS200DCFBG1BLC 采用 32 位高性能微处理器，运算速度达 80 MIPS，控制周期可低至 10ms，能快速响应电机负载变化，实现转速控制精度 ±0.01%。16 位高精度 A/D 转换芯片配合数字滤波算法，模拟量信号采集误差≤0.1%，确保电流、电压参数监测的准确性。

通道级 2.5kVAC 电气隔离设计配合 EMC 滤波电路，共模抑制比≥90dB，有效抵御工业现场电磁干扰与接地环路影响。支持热插拔功能，模块更换无需停机，维护停机时间减少 90% 以上。集成全面的自诊断功能，可实时检测通道故障、电源异常及通信中断，故障响应时间≤5ms，通过继电器输出触发报警。

与 GE DriveStack 系列功率模块无缝兼容，数据传输延迟≤20ms，平均无故障时间（MTBF）≥150,000 小时，满足工业级连续运行需求。
