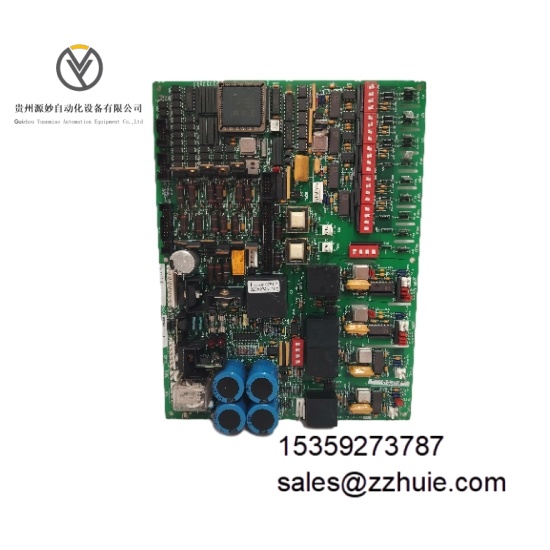

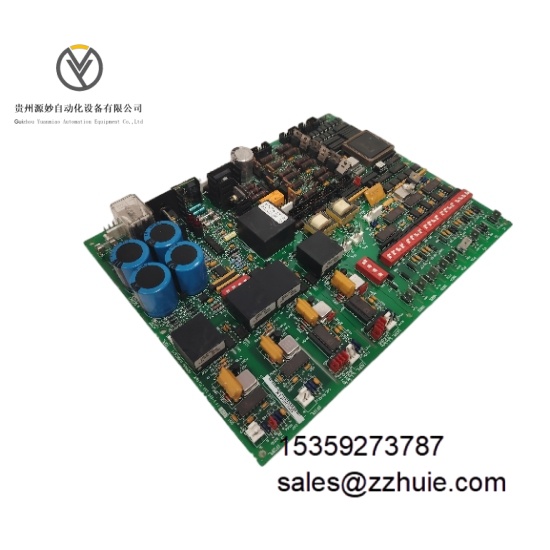

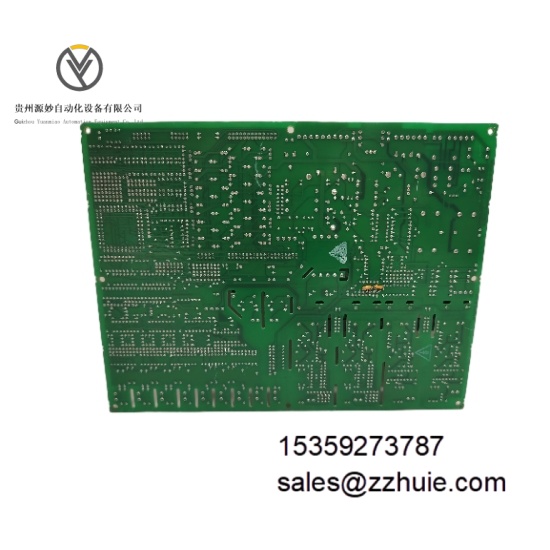

GE DS200DCFBG1BNC 是 Mark V 系列工业级电源模块，专为工业涡轮控制系统设计的核心组件，融合电源管理与信号处理功能，为涡轮驱动系统提供稳定的控制级电源，并集成状态监测与故障诊断能力。该模块通过 VME 总线架构与系统主控制器无缝对接，支持多种通信协议实现远程监控，采用模块化设计，配备测试点与可配置跳线，支持 3U VME 总线插槽安装，通过 CE、UL 60950-1 认证，适用于燃气轮机、蒸汽轮机及大型工业驱动设备的控制系统。
电气参数
输入电压：38-115V AC（47-63Hz）
输出电压：+5V DC、±15V DC、±24V DC
输出电流：最大 10A（24V DC 输出）
电压调整率：±1%（负载变化 0-100%）
输出纹波：≤150mVp-p
通信接口：以太网（10/100 Mbps）、RS485（Modbus RTU）
保护功能：过流保护、过压保护、过热保护、短路保护
冗余支持：N+1 冗余配置（需外接均流电阻）
环境参数
工作温度：-40°C 至 + 85°C
存储温度：-40°C 至 + 85°C
相对湿度：5% 至 95%（非冷凝，55°C 时保持稳定）
抗电磁干扰：符合 EN 55032 Class B 工业标准
抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）
抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
机械参数
尺寸：160mm×100mm×30mm
重量：约 450g
安装方式：3U VME 总线插槽（带防振卡扣）
防护等级：IP20（模块本体）
外壳材质：阻燃环氧树脂覆铜板（UL 94 V-0 级）
DS200DCFBG1BNC 采用多轨电源输出设计，提供 + 5V、±15V、±24V 直流电源，满足控制系统中处理器、模拟电路及驱动模块的多样化供电需求。在负载突变情况下，输出电压波动可控制在 ±1% 以内，确保敏感设备稳定运行。
内置电压、电流传感器与智能诊断电路，通过板载 LED 指示灯实时显示工作状态（绿色表示正常，红色表示故障）。短路或过载故障排除后，模块可自动恢复供电，减少人工干预。通道级电气隔离设计配合 EMC 滤波电路，有效抵御工业现场电磁干扰，在 - 40°C 至 + 85°C 宽温范围内保持稳定输出。
支持 VME 总线架构即插即用，可与 Mark V 系列其他模块无缝集成。多模块并联时通过外接均流电阻实现 N+1 冗余供电，平均无故障时间（MTBF）≥150,000 小时，满足工业级连续运行需求。
