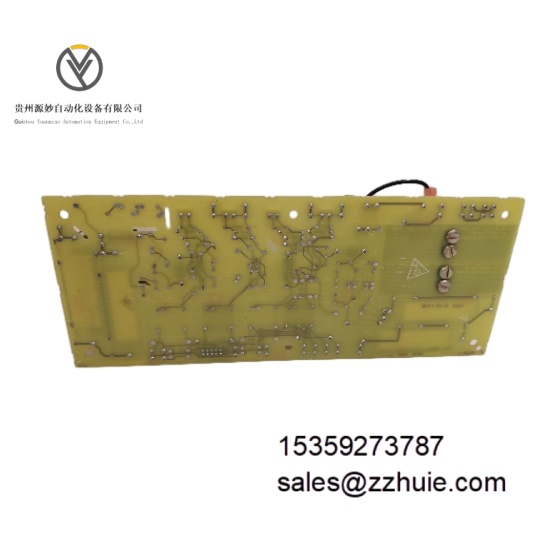

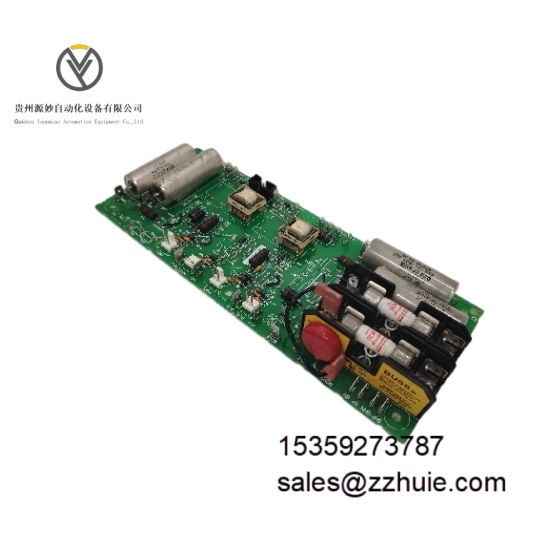

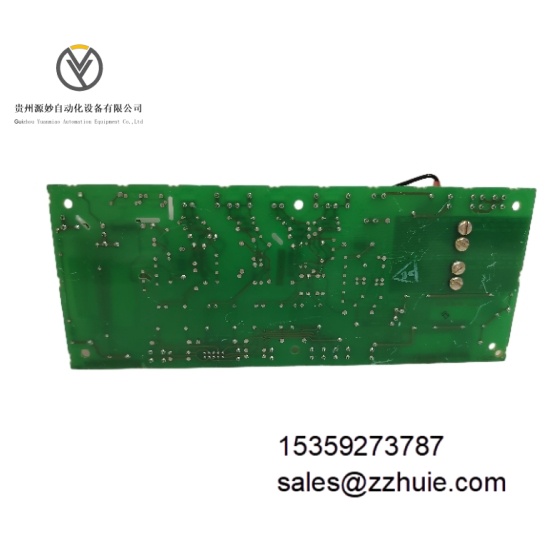

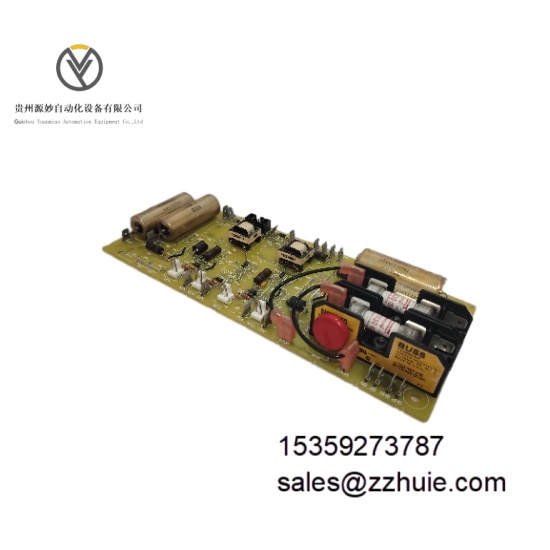

GE DS200FSAAG2ABA 现场电源放大器板

产品说明

GE DS200FSAAG2ABA 是 Mark V 系列工业级现场电源放大器板，专为汽轮机控制系统设计的核心信号调理组件，集成功率放大与信号隔离功能，负责将微弱控制信号放大至驱动执行元件的额定幅值，实现对阀门、调节器等设备的精准驱动。该模块通过背板总线与 Mark V 主控制系统无缝对接，采用模块化架构设计，配备 5 组配置跳线、1 个 10 针连接器及多个测试点，支持导轨式安装及在线维护，通过 UL、CE 认证，适用于发电、工业驱动等严苛工业环境。

具体参数

• 电气参数

• 供电电压：5V DC ±5% 与 12V DC ±5% 双路输入

• 保险丝规格：2 组可更换保险丝（600V AC/DC，30A 额定电流）

• 信号放大范围：输入信号 0-10V DC 放大至 0-24V DC/4-20mA

• 放大精度：±0.1% 满量程（25°C 环境温度下）

• 隔离等级：信号输入与输出间 2.5kVAC（1 分钟耐压）

• 输出驱动能力：最大持续输出电流 2A（阻性负载）

• 保护功能：过流保护、过压保护、短路保护

• 环境参数

• 工作温度：-25°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 EN 61000-6-2 工业级标准

• 抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 160mm× 高 100mm× 深 30mm

• 重量：约 420g

• 安装方式：35mm 标准 DIN 导轨（带防松卡扣）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃环氧树脂覆铜板（UL 94 V-0 级）

• 连接器类型：10 针镀金连接器（兼容 18-24 AWG 导线）

产品性能

DS200FSAAG2ABA 采用高精度运算放大器与线性稳压电路，实现 0.1% 级信号放大精度，确保执行元件控制偏差≤±0.5% 额定值。双通道独立隔离设计使共模抑制比≥100dB，有效消除工业现场接地环路干扰，信号传输延迟≤50μs。

板载自恢复保险丝与过压钳位电路形成双重保护机制，当输出短路或过流时，可在 10ms 内切断驱动信号并保持故障状态，故障排除后自动恢复运行。宽温设计确保在 - 25°C 至 70°C 范围内保持性能稳定，高温环境下输出漂移量≤0.3%/°C。

与 Mark V 系列控制系统兼容性验证，数据刷新周期≤10ms，平均无故障时间（MTBF）≥150,000 小时，支持在线热插拔维护，模块更换无需系统停机。
