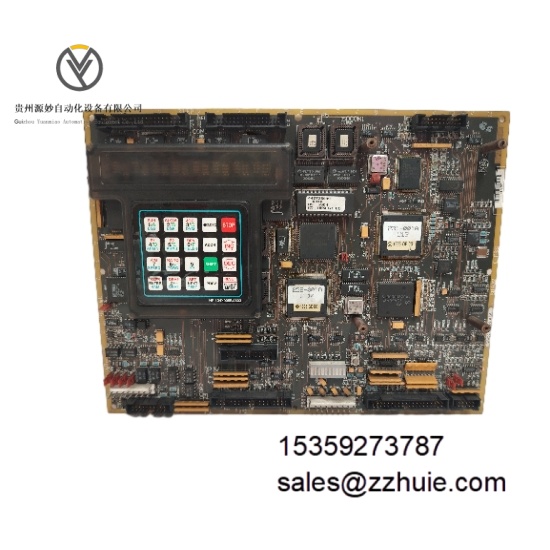

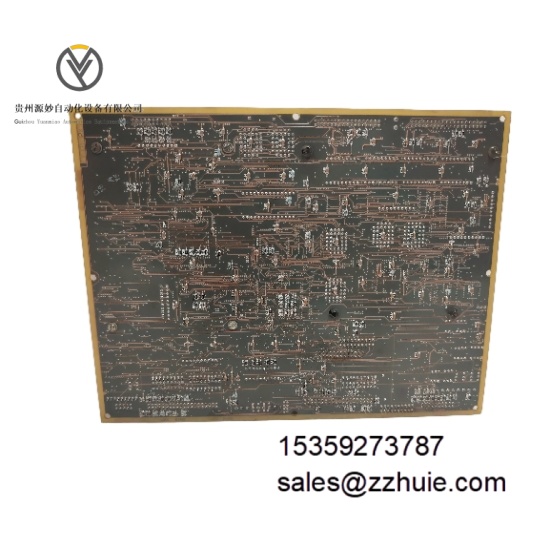

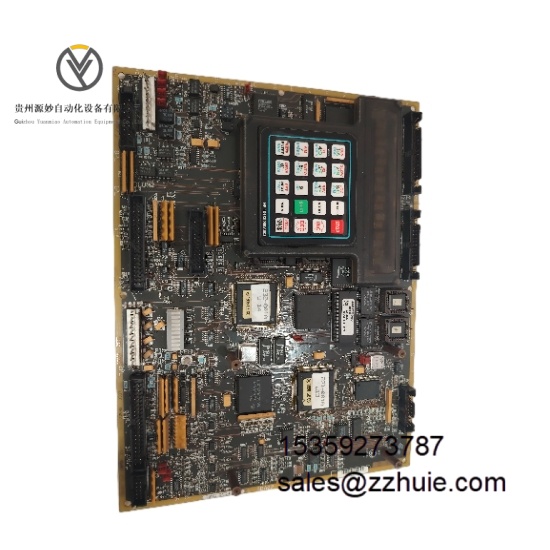

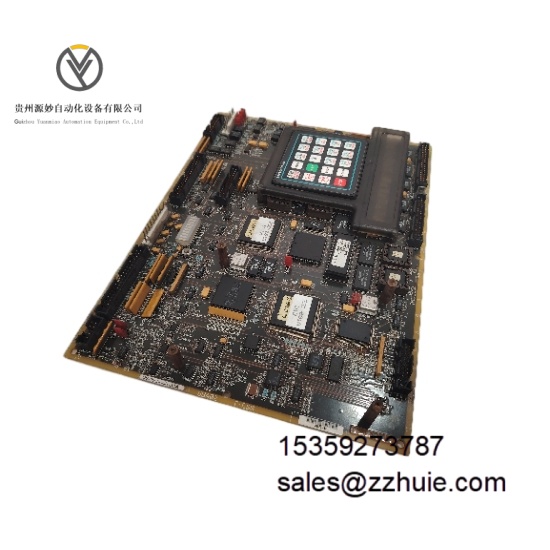

GE DS200LDCCH1AKA 驱动控制与通信模块

产品说明

GE DS200LDCCH1AKA 是 Mark VI 系列工业级驱动控制与通信模块，专为工业自动化系统提供核心控制与数据传输功能，集成驱动控制、I/O 信号处理及网络通信功能，是连接控制系统与执行设备的关键组件。该模块通过高速背板总线与 GE Mark VI 主控制系统无缝对接，支持多种工业通信协议实现设备互联，采用模块化结构设计，配备可配置接口与诊断测试点，支持 DIN 导轨安装及在线维护，通过 CE、RoHS 认证，适用于电力、石化等领域的驱动设备控制场景。

具体参数

• 电气参数

• 供电电压：24V DC ±10%

• 信号配置：

• 数字量输入：16 路（干接点 / 有源信号，输入电流≤10mA）

• 数字量输出：16 路（继电器触点，250V AC/30V DC，5A 阻性负载）

• 模拟量输入：8 路（4-20mA/0-10V DC，精度 ±0.1% 满量程）

• 模拟量输出：4 路（4-20mA/0-10V DC，精度 ±0.2% 满量程）

• 通信接口：Ethernet（10/100Mbps）、RS-232、RS-485（Modbus RTU）

• 存储容量：512KB RAM，1MB Flash

• 隔离等级：信号通道间 2.5kVAC（1 分钟耐压）

• 保护功能：过流保护、过压保护、短路保护、反向极性保护

• 环境参数

• 工作温度：-20°C 至 60°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 IEC 61000 工业级标准

• 抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：120mm×80mm×40mm

• 重量：约 300g

• 安装方式：35mm 标准 DIN 导轨（符合 EN 60715）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃 ABS 塑料（UL 94 V-0 级）

• 接口类型：RJ45 以太网接口，弹簧压接式端子（兼容 18-24 AWG 导线）

产品性能

DS200LDCCH1AKA 采用高性能微处理器，支持 PID 控制、顺序控制及逻辑控制等多种控制方式，控制精度达 ±0.1%，响应时间≤10ms，可实现执行设备的精准调节。多协议通信接口支持 ProfiNet、EtherNet/IP 及 Modbus 等协议，数据传输速率最高可达 100Mbps，满足工业现场实时通信需求。

通道级电气隔离设计配合 EMC 滤波电路，共模抑制比≥90dB，有效抵御电磁干扰与接地环路影响。模块化结构支持在线热插拔，维护过程中系统保持运行，停机时间减少 90% 以上。集成全面自诊断功能，实时监测通道故障与通信异常，通过指示灯与总线反馈故障状态，故障响应时间≤5ms。

与 Mark VI 系列控制系统完全兼容，平均无故障时间（MTBF）≥150,000 小时，支持冗余配置，确保关键工业场景的连续运行。
