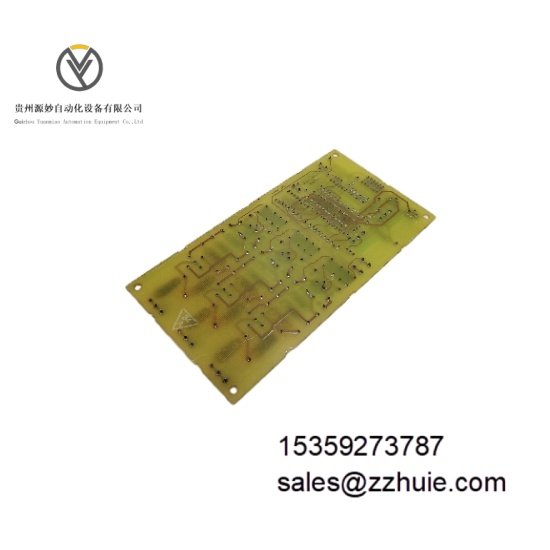

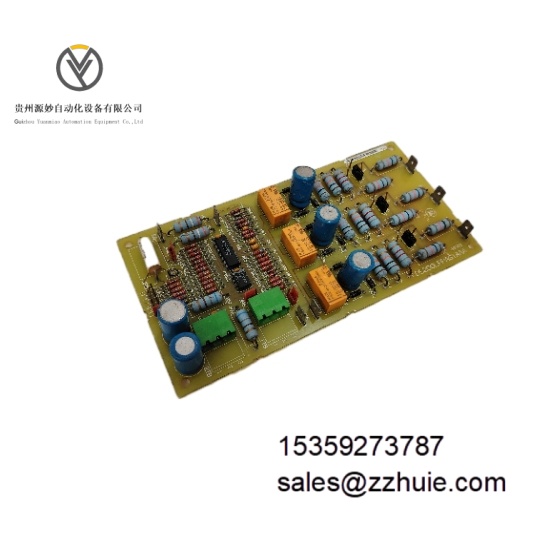

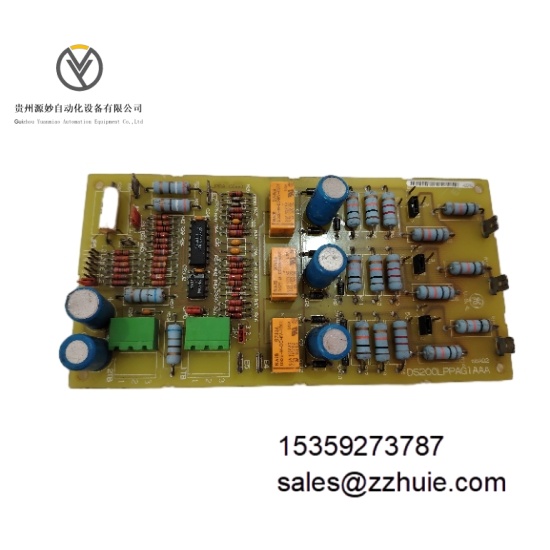

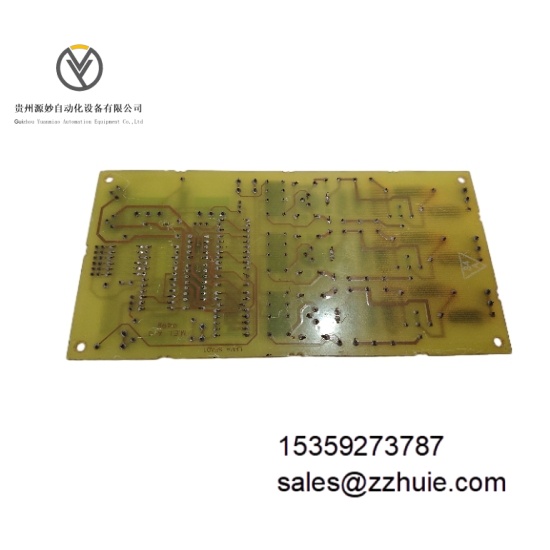

GE DS200LPPAG1AAA 线路保护面板

产品说明

GE DS200LPPAG1AAA 是 Mark V 系列工业级线路保护面板，专为涡轮控制系统设计的核心电力保护组件，集成线路保护、信号处理与故障诊断功能，负责实时监测电力线路的电压、电流参数，在发生过流、过压、接地等故障时快速触发保护机制。该模块通过专用背板总线与 Mark V 主控制系统无缝对接，配备七个配置跳线（JP1 至 JP7）、两个端子块及多个测试点，支持支架安装与在线诊断，通过 CE 认证，适用于发电、工业驱动等领域的电力系统保护场景。

具体参数

• 电气参数

• 系统输入电压：200-600V AC

• 供电电压：5V DC（由机架背板提供），支持 24V 系统电源冗余

• 电压输入范围：57-276V AC（三相差分输入）

• 电流输入范围：0-5A CT（每相）

• 分辨率：16 位 A/D 转换

• 响应时间：≤2ms

• 继电器输出：4 路 Form-C 继电器（常开 / 常闭），AC 250V/5A

• 通信接口：GE 专用背板高速总线

• 保护功能：过电流保护、过电压保护、欠电压保护、短路保护、接地故障保护

• 功耗：最大 6W

• 环境参数

• 工作温度：-25℃～+70℃

• 存储温度：-40℃～+85℃

• 相对湿度：5%～95% RH（无凝结）

• 抗电磁干扰：符合工业级电磁兼容标准

• 抗振动性能：符合 IEC 60068-2-6 标准

• 抗冲击性能：符合 IEC 60068-2-27 标准

• 机械参数

• 尺寸：160mm×100mm×30mm

• 重量：约 0.35kg

• 安装方式：驱动器组件支架安装，兼容标准导轨

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃材料（UL 94 V-0 级）

• 端子配置：七个功能跳线（JP1-JP7），两个端子块（各含三个端子）

产品性能

DS200LPPAG1AAA 采用高精度 16 位 A/D 转换与高速数字信号处理电路，实现对三相电压和电流的实时监测，采样速率达 10kHz，确保故障响应时间≤2ms。保护逻辑可通过现场软件灵活配置，支持定制化保护门限和动作时序设置。

通道级电气隔离设计有效抵御工业现场电磁干扰，共模抑制比高，在 - 25℃至 70℃宽温范围内保持稳定运行。模块化结构支持快速插拔更换，维护过程中无需系统停机。

内置完善的自诊断功能与 LED 状态指示灯，可实时监测模块运行状态，通过诊断工具生成组件健康报告，支持故障前后数据对比分析。平均无故障时间（MTBF）符合工业级长期运行要求。
