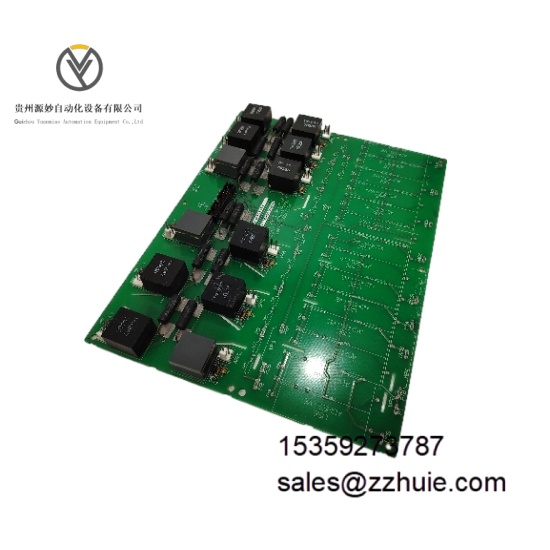

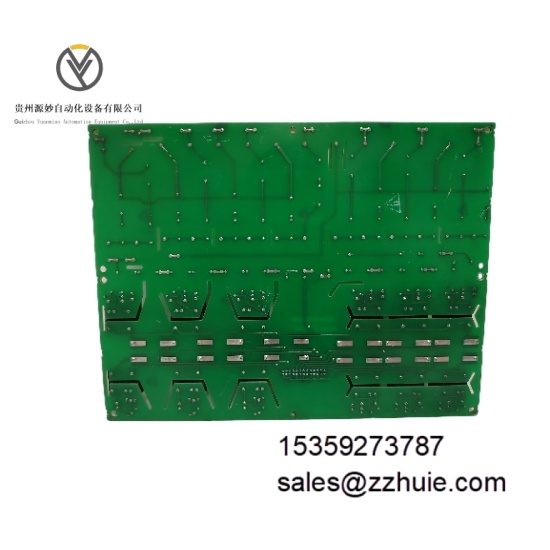

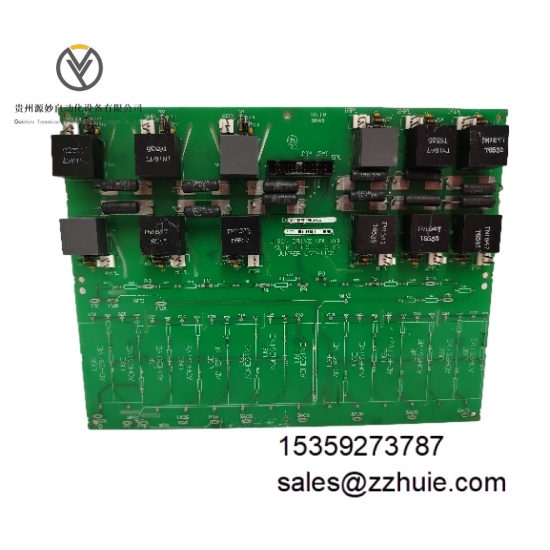

GE DS200PCCAG5ACB 电源连接卡

产品说明

GE DS200PCCAG5ACB 是 Mark V 系列工业级高马力电源连接卡，专为大型驱动器系统设计的核心接口组件，集成功率信号传输与电气隔离功能，通过脉冲变压器实现 SCR 功率桥与驱动器控制电路的栅极驱动信号传输。该模块采用无缓冲器架构设计，通过专用总线与 Mark V 主控制系统对接，配备 12 个插头连接器及功能跳线（WP4、WP3、JP2、JP1），支持机柜内置安装与在线故障诊断，通过 CE 认证，适用于高负载工业环境的功率控制场景。

具体参数

• 电气参数

• 供电电压：24V DC

• 系统输入电压：100-240V AC

• 输出电压：0-10V DC

• 最大输出电流：5A

• 通信接口：Modbus、Ethernet（100Mbps 全双工）

• 信号隔离方式：脉冲变压器隔离

• 保护功能：过流保护、过压保护、固态电路 breaker

• 功耗：最大 18W

• 环境参数

• 工作温度：-40°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合工业级电磁兼容标准

• 抗振动性能：符合 IEC 60068-2-6 标准

• 抗冲击性能：符合 IEC 60068-2-27 标准

• 机械参数

• 尺寸：160mm×160mm×120mm

• 重量：约 0.8kg

• 安装方式：机柜内导轨安装（兼容标准工业支架）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃环氧树脂覆铜板（UL 94 V-0 级）

• 连接器类型：12 个插头连接器（正向 / 反向栅极脉冲传输）

产品性能

DS200PCCAG5ACB 采用无缓冲器设计优化功率传输效率，通过脉冲变压器实现控制信号与功率回路的电气隔离，共模抑制比≥95dB，有效消除工业现场电磁干扰。模块化架构支持在线更换，维护过程无需系统停机，更换时间≤8 分钟。

双 100Mbps 以太网端口支持冗余通信，数据传输延迟≤8ms，确保控制指令实时响应。内置温度传感器（精度 ±2°C）持续监测模块状态，超温时自动触发诊断报警并上传信号至控制系统。与 Mark V 系列 DCFB 型电源板完全兼容，支持自动重新配置功能。

宽温设计保障在 - 40°C 至 70°C 范围内稳定运行，高温环境下输出信号漂移量≤0.3%/°C，平均无故障时间（MTBF）≥120,000 小时，满足高马力驱动器连续运行需求。
