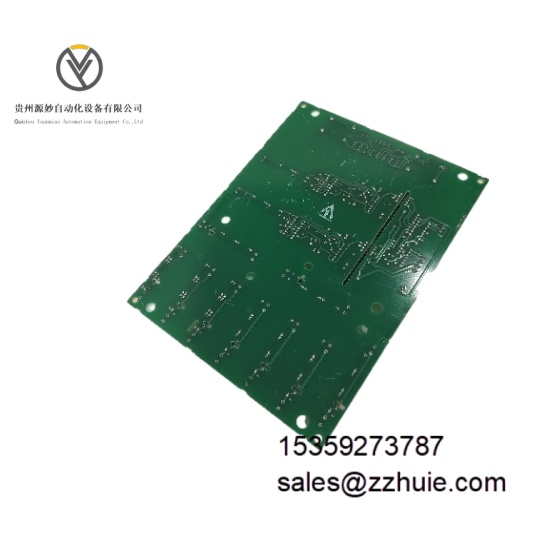

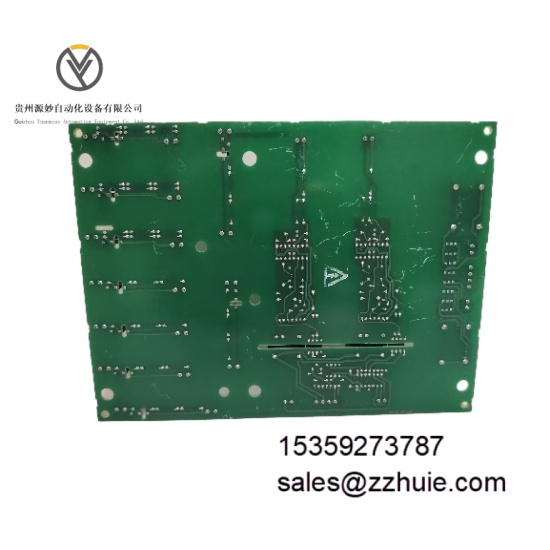

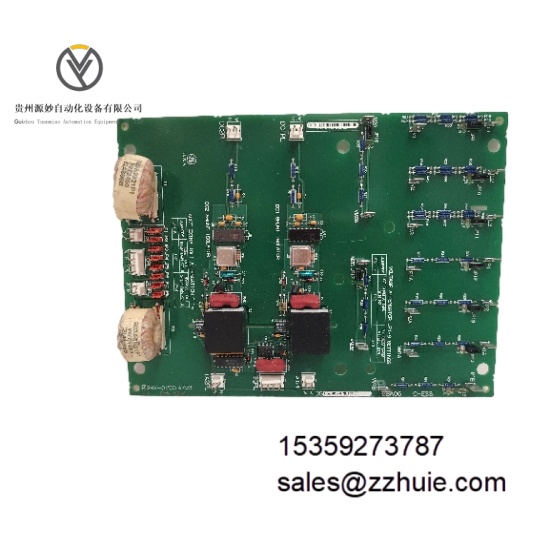

GE DS200SHVMG1AGE 信号监测与调理模块

产品说明

GE DS200SHVMG1AGE 是 Mark VIe 系列工业级高压信号监测与调理模块，专为中高压工业系统的多类型电压参数采集设计，集成高压信号隔离、高精度模数转换与数据通信功能，是高压驱动、电网监控系统的核心信号处理组件。该模块通过高速背板总线与 GE Mark VIe 主控制系统无缝对接，支持交直流高压信号直接接入与线性调理，采用紧凑型模块化结构，配备高压专用端子与诊断测试接口，支持 35mm DIN 导轨安装及热插拔操作，通过 UL、CE 及 IEC 61800-3 认证，适用于高压电机控制、新能源逆变器等严苛场景。

具体参数

• 电气参数

• 供电电压：24V DC ±10%（由 Mark VIe 背板提供）

• 信号配置：

• 模拟量输入：4 路差分高压信号（0-1200V DC/0-800V AC）

• 模拟量输出：2 路标准信号（4-20mA/0-10V DC，精度 ±0.1% 满量程）

• 分辨率：16 位 A/D 转换

• 测量精度：±0.05% 满量程（25°C）；±0.2% 满量程（0-60°C）

• 响应时间：≤1ms（信号转换延迟）

• 隔离等级：输入与输出 / 电源间 3kVAC（1 分钟）

• 通信接口：Mark VIe 背板总线（100Mbps）、1 路 RS485（Modbus RTU）

• 保护功能：过压保护（≤1500V DC）、过流保护、极性反接保护、浪涌保护

• 环境参数

• 工作温度：-25°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 EN 61000-6-2 工业级标准

• 抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 36mm× 高 130mm× 深 180mm

• 重量：约 450g

• 安装方式：35mm 标准 DIN 导轨（符合 EN 60715）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃 ABS 塑料（UL 94 V-0 级）

• 端子类型：高压绝缘弹簧压接端子（兼容 12-22 AWG 导线）

产品性能

DS200SHVMG1AGE 采用高精度 16 位 A/D 转换芯片与自适应温度补偿算法，全温度范围内测量误差≤0.2%，确保高压信号采集的准确性与长期稳定性。内置高压分压电路与隔离放大器，无需外接信号变送器即可直接接入千伏级交直流信号，大幅简化系统集成流程。

通道级 3kVAC 电气隔离设计配合三级 EMC 滤波电路，共模抑制比≥100dB，有效抵御工业现场强电磁干扰与接地环路影响。支持热插拔功能，模块更换过程中系统保持正常运行，维护停机时间减少 90% 以上。

集成全链路自诊断功能，可实时检测高压通道过载、芯片故障、电源异常及通信中断，故障响应时间≤5ms，通过背板总线反馈至主控制器并触发声光报警。与 Mark VIe 控制系统无缝兼容，数据更新延迟≤20ms，平均无故障时间（MTBF）≥150,000 小时，满足高压场景连续运行需求。
