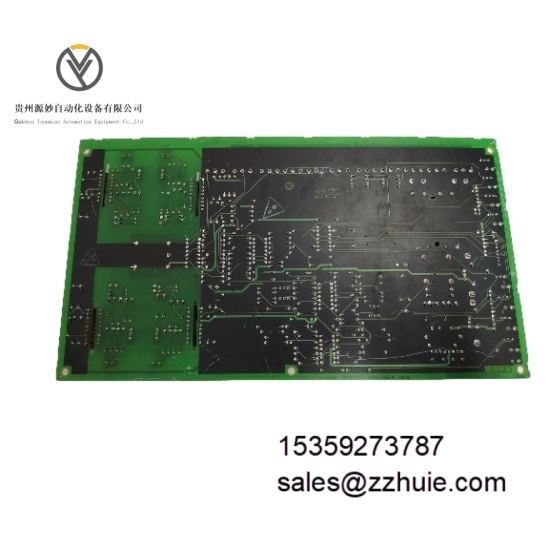

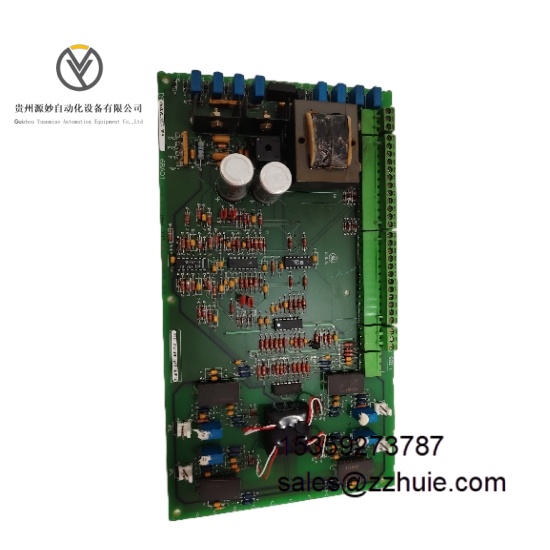

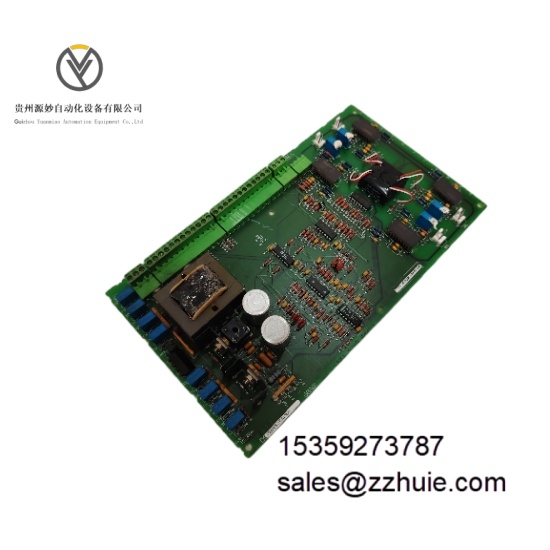

GE DS200SIOCG1AEA 集成式 I/O 控制模块

产品说明

GE DS200SIOCG1AEA 是 Mark VIe 系列工业级集成式 I/O 控制模块，专为工业自动化系统的多类型信号处理设计，集成数字量、模拟量信号采集与输出控制功能，是连接主控制器与现场设备的核心执行组件。该模块通过高速背板总线与 GE Mark VIe 主控制系统无缝对接，支持干接点、有源信号及标准工业信号的双向传输，可实现设备状态监测、逻辑控制与故障联动执行。采用紧凑型模块化结构，配备可配置端子与诊断测试点，支持 35mm DIN 导轨安装及热插拔操作，通过 UL、CE 及 IEC 61131-2 认证，适用于电力、冶金等严苛工业场景。

具体参数

• 电气参数

• 供电电压：24V DC ±10%（由 Mark VIe 背板提供）

• 信号配置：

• 数字量输入：16 路干接点 / 有源信号（24V DC 激励，输入电流≤10mA）

• 数字量输出：8 路继电器触点（250V AC/30V DC，5A 阻性负载）

• 模拟量输入：8 路 4-20mA/0-10V DC（精度 ±0.1% 满量程）

• 模拟量输出：4 路 4-20mA/0-10V DC（精度 ±0.2% 满量程）

• 分辨率：16 位（模拟量信号转换）

• 响应时间：数字量≤1ms，模拟量≤5ms

• 隔离等级：通道间及通道与背板间 2.5kVAC（1 分钟）

• 通信接口：Mark VIe 高速背板总线（100Mbps）、1 路 RS485（Modbus RTU）

• 保护功能：过流保护、过压保护、输出短路保护、反向极性保护

• 环境参数

• 工作温度：-25°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 EN 61000-6-2 工业级标准

• 抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 36mm× 高 130mm× 深 180mm

• 重量：约 420g

• 安装方式：35mm 标准 DIN 导轨（符合 EN 60715）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃 ABS 塑料（UL 94 V-0 级）

• 端子类型：弹簧压接式端子（兼容 14-22 AWG 导线）

产品性能

DS200SIOCG1AEA 采用 32 位高性能微处理器，运算速度达 100 MIPS，控制周期可低至 5ms，能快速响应现场信号变化，实现精准逻辑控制与参数调节。16 位高精度 A/D 转换芯片配合数字滤波算法，模拟量信号采集误差≤0.1%，确保温度、压力等参数监测的准确性。

通道级 2.5kVAC 电气隔离设计配合 EMC 滤波电路，共模抑制比≥90dB，有效抵御工业现场电磁干扰与接地环路影响。支持热插拔功能，模块更换过程中系统保持正常运行，维护停机时间减少 90% 以上。

集成全面的自诊断功能，可实时检测通道开路、短路、芯片故障及电源异常，故障响应时间≤5ms，通过背板总线反馈至主控制器并触发报警。与 Mark VIe 系列控制系统全兼容，数据更新延迟≤20ms，平均无故障时间（MTBF）≥150,000 小时，满足工业级连续运行需求。
