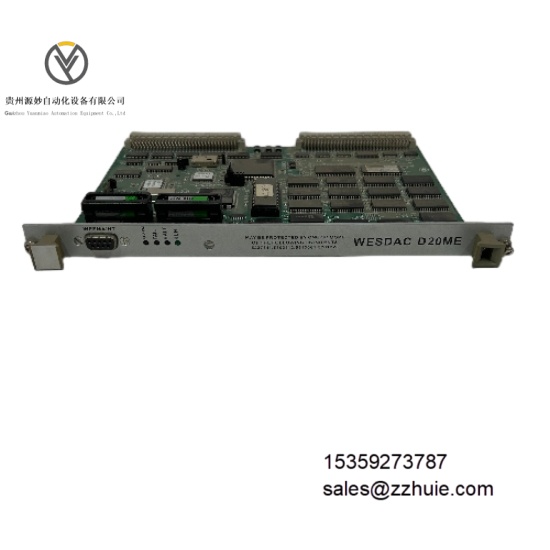

GE WESDAC D20ME 18-MAR-13 是工业级高性能冗余主控制器，隶属于 D20 系列自动化平台，核心功能是实现复杂工业过程的逻辑控制、序列调节与跨设备数据交互，作为系统中枢统筹 I/O 模块信号处理与外部系统通信。该控制器采用双 CPU 冗余架构，符合 IEC 61131-3 编程标准及 SIL 3 安全认证，通过 D.20 Link 总线与 D20 系列 I/O 模块、通信模块无缝集成，配备 LCD 状态显示与在线诊断功能，支持机架式安装，通过 CE、UL 及 ATEX 认证，适用于安全关键型工业控制场景。
电气参数
供电电压：24V DC ±10%，支持双路冗余供电
处理器：双 Intel 80486DX2 处理器，主频 66MHz
内存配置：16MB SRAM（工作内存）、8MB Flash（程序存储）
通信接口：2×RS485（D.20 Link，1Mbps）、1×RS232（维护端口）、1× 以太网（10BASE-T，Modbus TCP）
冗余功能：控制器冗余、电源冗余、通信链路冗余，切换时间≤5ms
隔离等级：电源与信号间 2.5kV AC（1 分钟），通信端口与系统间 2kV AC（1 分钟）
保护功能：过压保护、短路保护、反极性保护、过热保护（70°C 触发告警）
功耗：正常运行≤25W，冗余模式≤45W
环境参数
工作温度：-40°C 至 70°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1 工业级标准，共模抑制比≥120dB
抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）
抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
机械参数
尺寸：宽 160mm× 高 130mm× 深 250mm
重量：约 2.2kg
安装方式：D20 系列标准机架安装（兼容 19 英寸机柜）
防护等级：IP20（模块本体）
外壳材质：镀锌钢板（表面喷塑处理）
端子类型：凤凰端子（电源 / 通信），背板总线连接器（I/O 交互）
D20ME 18-MAR-13 采用双 CPU 热备冗余架构，主备控制器数据同步延迟≤1ms，故障时无扰切换，确保控制逻辑连续运行，支持 1000 条以上控制回路并行处理，逻辑运算周期≤10ms。集成 D.20 Link 高速通信协议，与 I/O 模块数据交互响应时间≤20ms，以太网端口支持 Modbus TCP 与第三方系统对接，数据传输速率≥10Mbps。
内置全面自诊断系统，实时监测处理器状态、内存完整性、通信链路及电源电压，故障诊断覆盖率≥99%，故障信息通过 LCD 显示屏与状态指示灯同步反馈，支持 512 条带时间戳的事件记录。采用工业级抗干扰电路设计，在强电磁环境中可保持信号稳定，适配多粉尘、高湿度的工业现场。
与 GE D20 系列 I/O 模块（如 EME、MIC）完全兼容，支持通过 ToolboxST 软件在线组态编程与固件升级，无需停机即可完成系统维护。平均无故障时间（MTBF）≥350,000 小时，符合长期连续运行的工业需求。
