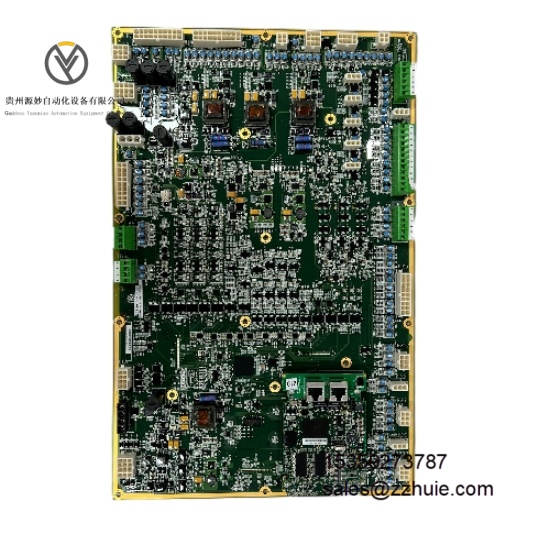

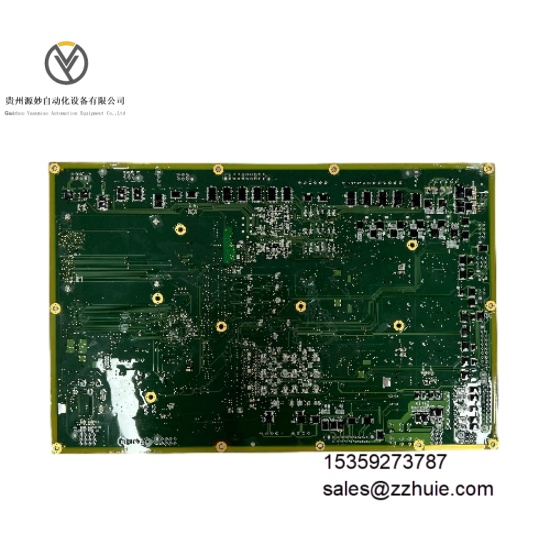

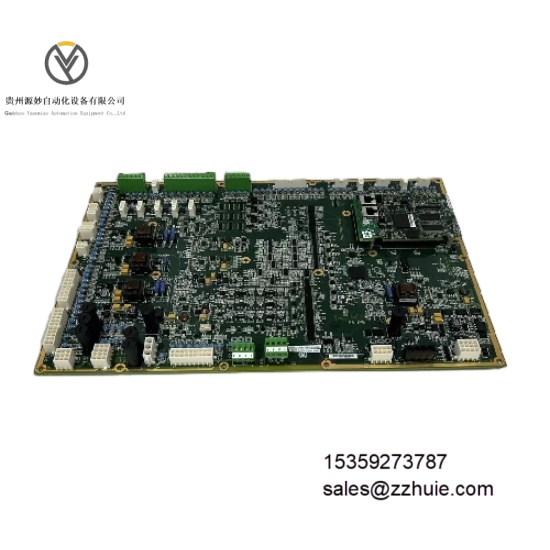

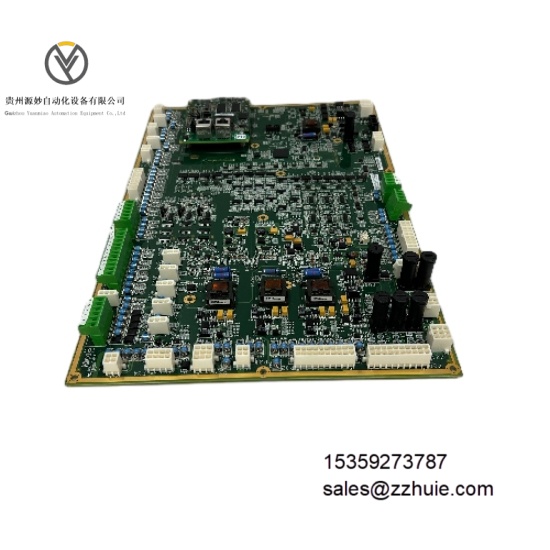

GE IS215WETAH1BB 与 IS200WETAH1AGC 是工业级以太网通信接口模块，隶属于 Speedtronic Mark VIe 系列，核心功能是搭建控制系统与 HMI、DCS 及第三方设备的高速以太网数据传输链路，支持多协议数据转换与实时通信，实现控制指令下发与运行数据上传的双向交互。两模块均采用模块化设计，符合 IEC 61131-3 标准及 UL 508 安全认证，通过背板总线与 Mark VIe 控制器无缝集成，配备 LED 状态指示与在线诊断功能，支持机架式安装，通过 CE、UL 认证，适用于工业自动化领域的设备互联与数据交互场景。
电气参数
供电电压：24V DC ±10%，由 Mark VIe 系统机架提供
通信接口：2 个 10/100 Base-T 以太网端口（RJ45 连接器）
支持协议：Ethernet/IP、Modbus TCP、PROFINET、TCP/IP、UDP
通信速率：10Mbps/100Mbps（自适应）
隔离等级：信号通道与系统间 2.5kV AC（1 分钟）
保护功能：过压保护、短路保护、静电防护（±15kV 接触放电）
诊断功能：链路状态监测、协议异常诊断、电源故障检测
功耗：正常运行≤8W
环境参数
工作温度：-40°C 至 70°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1 工业级标准
抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）
抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
防护等级：IP20（模块本体）
机械参数
尺寸：宽 40mm× 高 175mm× 深 250mm
重量：约 600g
安装方式：Mark VIe 标准机架安装（兼容 IC698 机架）
外壳材质：阻燃铝合金（UL 94 V-0 级）
端子类型：RJ45 通信端子，凤凰端子（电源接口），兼容 16-22 AWG 导线
两模块采用专用以太网控制芯片，数据传输延迟≤5ms，支持全双工通信模式，可同时处理 1000 条以上数据链路，确保实时控制信号与批量数据的并行传输。集成协议转换引擎，不同工业协议间转换响应时间≤2ms，适配多设备异构网络互联需求。
采用双重隔离与抗干扰电路设计，共模抑制比≥120dB，在强电磁工业环境中可保持通信链路稳定，丢包率＜0.01%。内置全面自诊断系统，实时监测以太网链路通断、协议帧格式及电源状态，故障诊断覆盖率≥99%，故障发生后 10ms 内触发 LED 指示灯告警。
与 GE Mark VIe 控制器、Historian 数据采集系统完全兼容，支持通过 Control ST 软件在线配置通信参数与协议类型，无需停机即可完成功能扩展。平均无故障时间（MTBF）≥400,000 小时，适配长期连续运行的工业场景。
