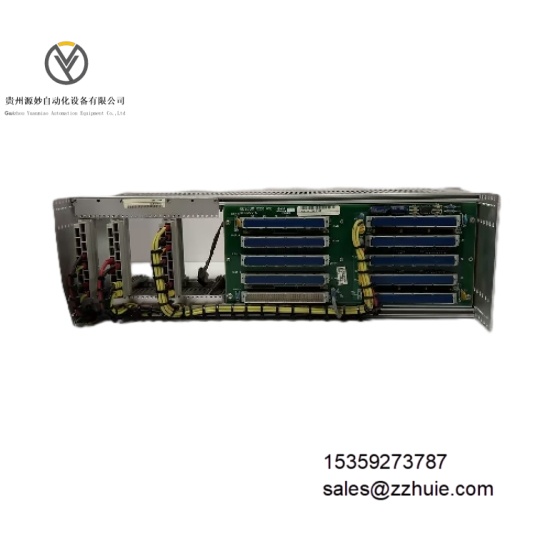

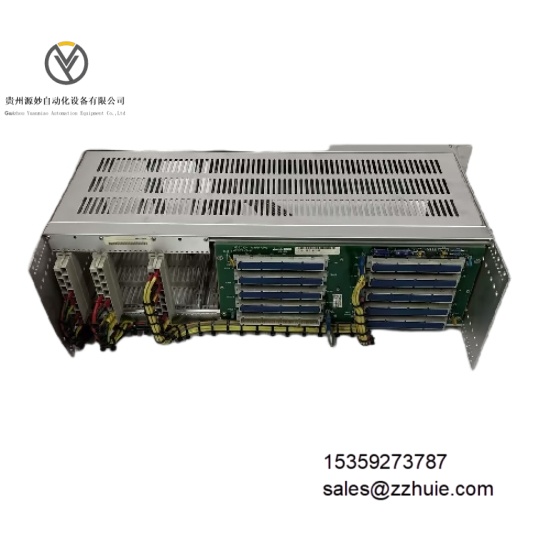

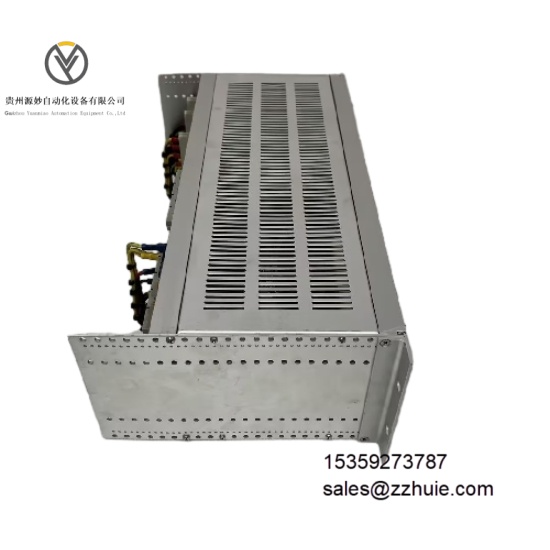

GE D20 EME2400-21004 是工业级高性能以太网通信与扩展模块，隶属于 D20 系列自动化平台，核心功能是实现工业控制系统的高速以太网通信扩展、多协议数据转换及关键数据缓存，通过增强型以太网接口搭建设备间的实时数据传输链路。该模块采用模块化架构，符合 IEC 61850、UL 508 标准，通过 D.20 Link 总线与 D20 系列控制器及 I/O 模块无缝集成，配备实时诊断与 LED 状态指示功能，支持标准机架安装，通过 CE、UL 认证，适用于变电站自动化、工业控制等安全关键型场景。
电气参数
供电电压：24V DC ±10%，支持双路冗余供电
通信接口：2×10/100 Base-T 以太网端口（RJ45）、1×RS485（Modbus RTU）
通信速率：以太网 10/100Mbps（自适应），RS485 最高 115.2kbps
支持协议：IEC 61850、Modbus TCP/RTU、DNP3.0、TCP/IP
存储容量：16MB 电池备份 SRAM，支持数据断电保持≥1000 小时
隔离等级：信号通道与系统间 2.5kV AC（1 分钟），以太网端口 1.5kV AC（1 分钟）
保护功能：过流保护、短路保护、过压保护、静电防护（±15kV 接触放电）
功耗：正常运行≤10W
环境参数
工作温度：-40°C 至 70°C
存储温度：-45°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1 工业级标准，共模抑制比≥120dB
抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）
抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
防护等级：IP20（模块本体）
机械参数
尺寸：宽 160mm× 高 130mm× 深 250mm
重量：约 1.2kg
安装方式：D20 系列标准机架安装（兼容 19 英寸机柜）
外壳材质：阻燃环氧树脂（UL 94 V-0 级）
端子类型：RJ45 通信端子、弹簧压接式电源端子，兼容 14-22 AWG 导线
D20 EME2400-21004 采用专用以太网控制芯片，数据传输延迟≤5ms，支持星型 / 环型拓扑结构，可同时接入 32 台外部设备，确保控制信号与批量数据并行传输。集成多协议转换引擎，不同协议间转换响应时间≤2ms，适配异构工业网络互联需求。
电池备份存储单元可缓存 5000 条带时间戳的事件记录，断电后数据保持≥1000 小时，便于故障追溯。内置实时自诊断系统，可监测通信链路通断、协议异常、电源状态及存储单元健康度，故障诊断覆盖率≥99%，故障发生后 10ms 内触发 LED 告警。
采用工业级抗干扰电路设计，在强电磁环境中通信丢包率＜0.01%，与 D20ME 主控制器、D20C I/O 模块完全兼容，支持通过 ToolboxST 软件在线配置参数与固件升级，无需停机即可完成系统扩展。平均无故障时间（MTBF）≥400,000 小时，适配长期连续运行场景。
