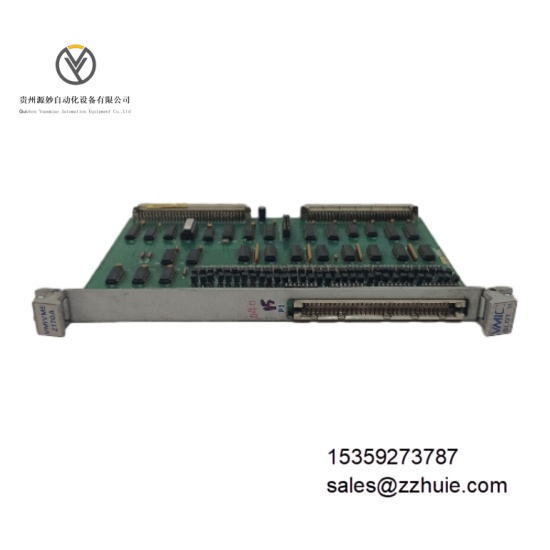

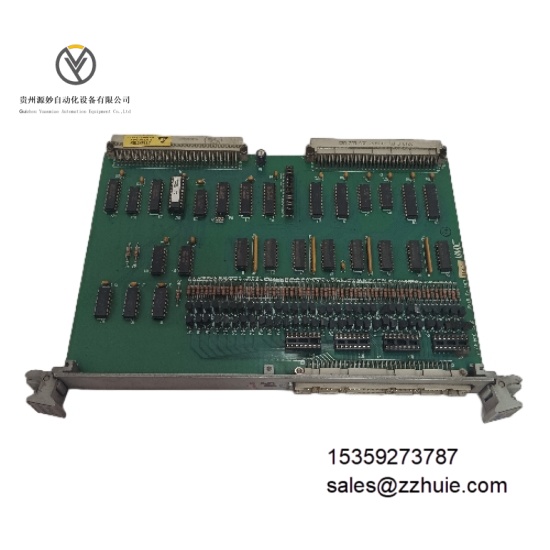

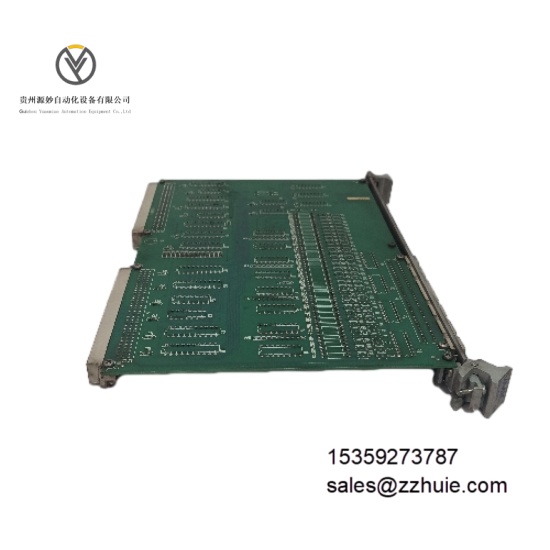

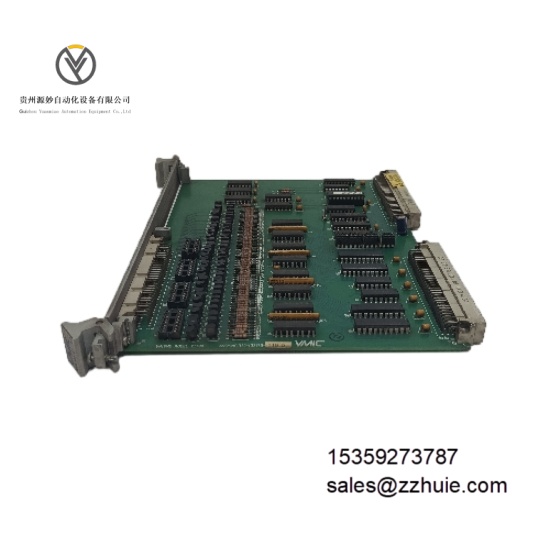

GE VMIVME2170A 是 3U VME 总线工业级光隔离数字输出模块，专为高噪声工业环境中的外部设备控制设计，核心功能是通过 VME 总线接收主控制器的 8 位或 16 位数字指令，经光学耦合隔离后转换为 32 路独立数字输出信号，用于驱动继电器、电磁阀等执行器件。模块集成地址解码与数据传输控制逻辑，支持监控级与非特权级数据传输，通过板载 DIP 开关实现 14 位地址配置，配备现场可配置上拉电阻，可灵活适配电流源、电流宿等多种输出模式，光隔离设计彻底消除接地回路干扰，是工业控制系统中 “信号隔离 - 精准输出 - 安全驱动” 的关键组件。
电气参数
输出通道：32 路独立数字输出
数据传输：支持 8 位、16 位数据传输（D8 (EO)、D16 模式）
输出电流：2.5mA 至 300mA 连续可调，部分版本支持单通道 2A 峰值输出
输出电压：兼容 5V DC 至 30V DC 宽幅负载电压
隔离性能：通道间及通道与 VME 总线间光学隔离，持续隔离电压 1kV，脉冲隔离电压 6kV，绝缘电阻≥10MΩ
供电需求：由 VME 机架背板提供 + 5V DC，单通道输入电流 10mA
保护功能：内置短路保护与过载保护，故障时自动限制输出电流
地址配置：板载 DIP 开关实现 14 位地址选择，支持 VME 总线地址解码
环境参数
工作温度：0°C 至 55°C（无冷凝，部分工业级版本支持 - 40°C 至 85°C）
存储温度：-20°C 至 85°C（宽温版本扩展至 - 55°C 至 125°C）
相对湿度：20% 至 80%（无冷凝，部分型号支持 5% 至 95% 非冷凝）
抗电磁干扰：符合 EN 61326-1 标准，静电放电防护 ±8kV 接触 /±15kV 空气
海拔适应：正常工作海拔≤10,000 英尺（3048 米）
认证标准：CE（电磁兼容）、VMEbus Consortium 兼容性认证
机械参数
尺寸：双高欧卡外形，长 160mm× 宽 20.3mm× 高 233.4mm（3U VME 标准尺寸）
重量：约 380g（10 盎司）
安装方式：3U VME 机架插拔式安装，兼容 VMEbus 机械规范
外壳材质：阻燃增强环氧树脂基板，金属屏蔽罩（UL 94 V-0 级）
指示灯：电源状态（PWR，绿色常亮）、输出状态（OUT，黄色，对应通道输出时亮）、故障状态（ERR，红色常亮）
VME 总线数据访问时间≤250ns，可快速响应主控制器指令。光学隔离设计使模块在 1kV 持续高压下无信号串扰，6kV 脉冲冲击下保持输出稳定，有效抵御工业强电磁干扰。
输出开关响应速度快，高电流模式下导通时间≤7μs，关断时间≤3.5μs；低电流模式下导通时间≤6μs，关断时间≤50μs，满足高频控制需求。现场可配置上拉电阻支持外部电压接入，实现电压源输出模式，适配不同类型负载。
模块平均无故障时间（MTBF）≥153,100 小时（应力测试值），短路保护触发后自动限流，故障解除后无需手动复位即可恢复工作，适配连续工业运行场景。
