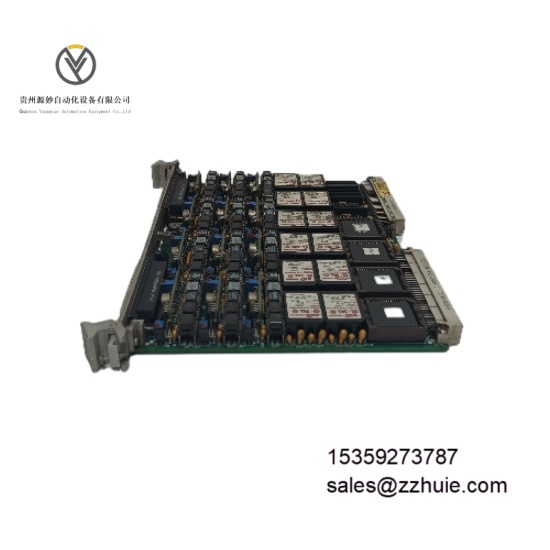

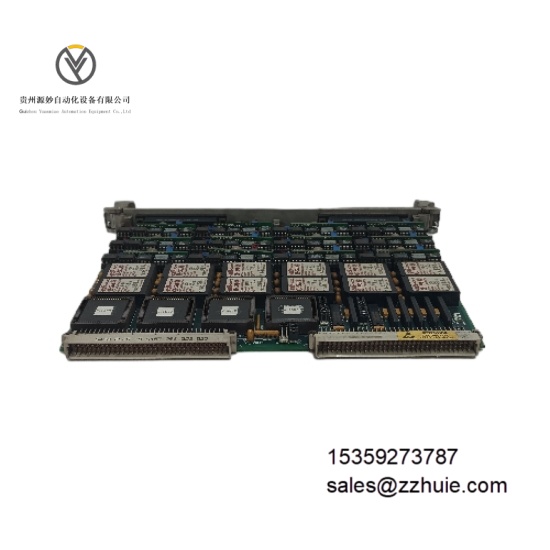

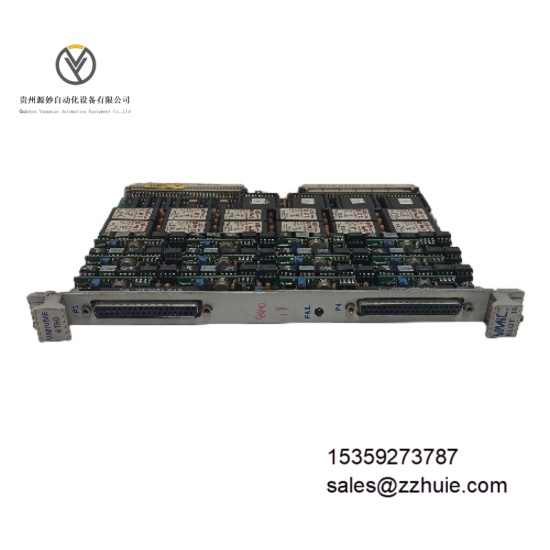

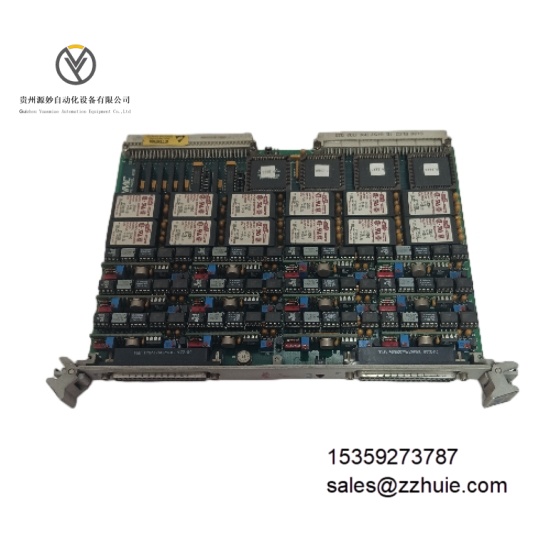

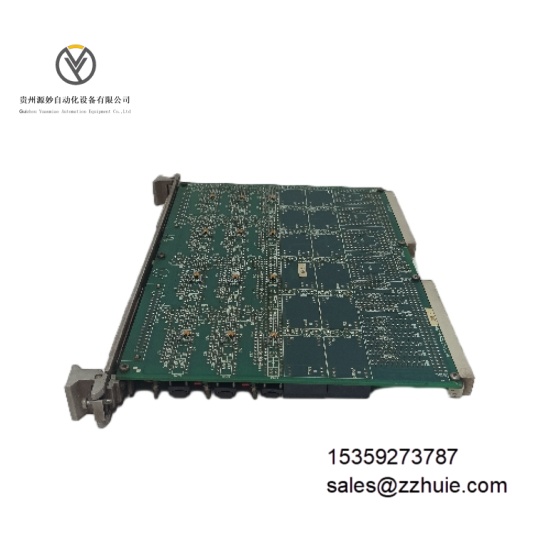

GE VMIVME4150 是 3U VME 总线工业级高速同步串行通信模块，专为工业实时数据传输与多设备协同场景设计，核心功能是通过 2 路独立 RS-485/RS-422 串行接口，实现主控制器与远程传感器、执行器、智能仪表的双向数据通信，同时集成同步时钟发生器与数据缓冲器，支持 “主 - 从” 与 “对等” 两种通信模式。模块兼容 VME64x 总线规范，支持 16 位数据宽幅传输，通过板载 DIP 开关配置通信速率、 parity 校验与停止位，具备光隔离保护与总线冲突检测功能，可直接接入高噪声工业环境，是工业控制系统中 “远距离 - 高同步 - 抗干扰” 数据传输的关键组件。
电气参数
通信接口：2 路独立 RS-485/RS-422 串行接口（可通过跳线切换模式），支持半双工（RS-485）/ 全双工（RS-422）
通信速率：300bps 至 115.2kbps 连续可调，支持自定义波特率配置
数据格式：1 位起始位，5-8 位数据位，1-2 位停止位，支持奇校验、偶校验、无校验
同步精度：内置晶振时钟（16MHz），同步数据传输误差≤1μs
隔离等级：接口与 VME 总线间光隔离，隔离电压 2.5kV AC（1 分钟），绝缘电阻≥100MΩ（500V DC）
供电电压：由 VME 机架背板供电，+5V DC 电流消耗≤150mA，+12V DC 电流消耗≤50mA
数据缓冲：每通道内置 256 字节发送缓冲器与 256 字节接收缓冲器，支持数据溢出保护
总线协议：兼容 VMEbus Rev. D 规范，支持 16 位（D16）数据传输，地址空间占用 16 字节
环境参数
工作温度：-40°C 至 70°C（宽温工业级，无冷凝）
存储温度：-55°C 至 85°C
相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 72 小时无故障）
抗电磁干扰：符合 EN 61326-1 工业级标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电），射频辐射防护≤54dBμV/m（30MHz-1GHz）
抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准，正弦振动，各轴测试）
抗冲击性能：50g 加速度，11ms 持续时间（IEC 60068-2-27 标准，半正弦冲击，各轴 3 次）
防护等级：IP20（模块本体，依赖 3U VME 机架整体防护）
认证标准：CE（电磁兼容与安全）、UL 508C（工业控制设备）、VMEbus Consortium 兼容性认证
机械参数
尺寸：长 160mm× 宽 100mm× 高 233mm（3U VME 标准尺寸，适配 3U VME 机架插槽）
重量：约 0.7kg
安装方式：3U VME 机架插拔式安装，符合 VMEbus 机械规范（IEC 60917）
外壳材质：阻燃增强铝合金（表面阳极氧化处理，UL 94 V-0 级）
端子类型：板载凤凰端子（兼容 18-24 AWG 导线，螺丝紧固接线）
指示灯：电源状态（PWR，绿色，常亮为正常）、通信状态（TX/RX，每通道独立双色灯，绿色发送 / 黄色接收）、故障状态（ERR，红色，常亮表示接口故障）
通信接口数据传输延迟≤10ms（115.2kbps 波特率下），同步时钟误差≤1μs，可满足多设备协同控制的时间一致性需求。RS-485 模式支持最多 32 个节点级联，传输距离≤1200 米（100kbps 波特率），无需额外中继器即可实现远距离数据传输。
光隔离设计与总线冲突检测功能结合，可有效抵御工业环境中的接地环路干扰与信号串扰，在 2.5kV AC 隔离电压下仍保持通信稳定。每通道 256 字节缓冲器可避免数据溢出丢失，支持 “忙 - 闲” 握手协议，防止主从设备数据交互冲突。
模块与 VME 总线主控制器数据交互速率≥1Mbps，支持中断驱动与查询两种数据读取方式，适配不同实时性需求场景。工业级宽温设计与抗振动 / 冲击性能，确保在冶金、电力等恶劣环境中稳定运行，平均无故障时间（MTBF）≥800,000 小时（MIL-HDBK-217F，25℃环境）。
