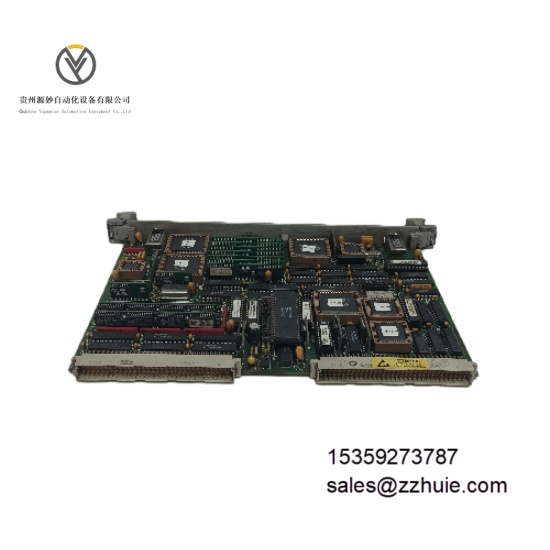

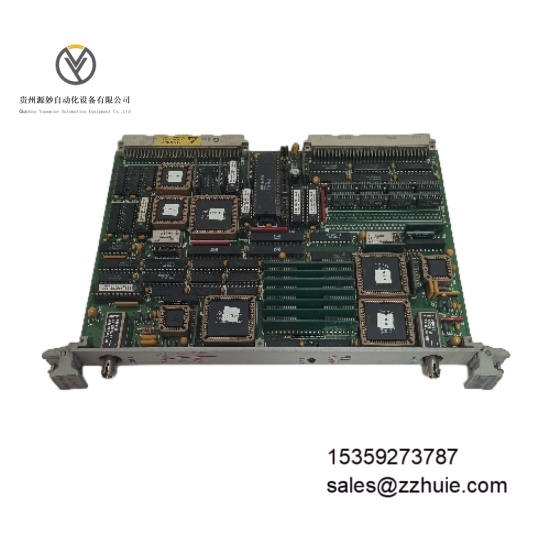

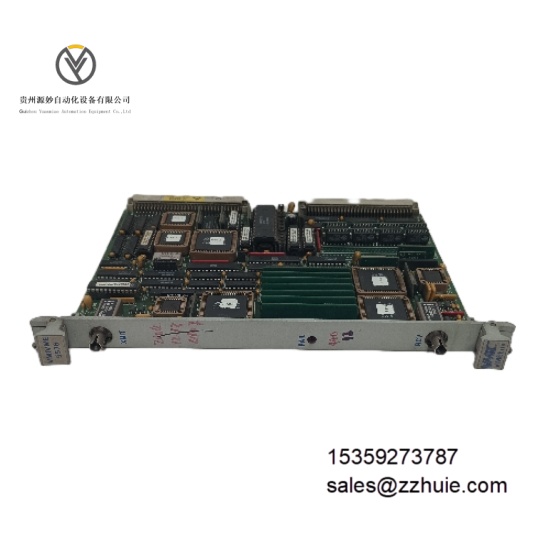

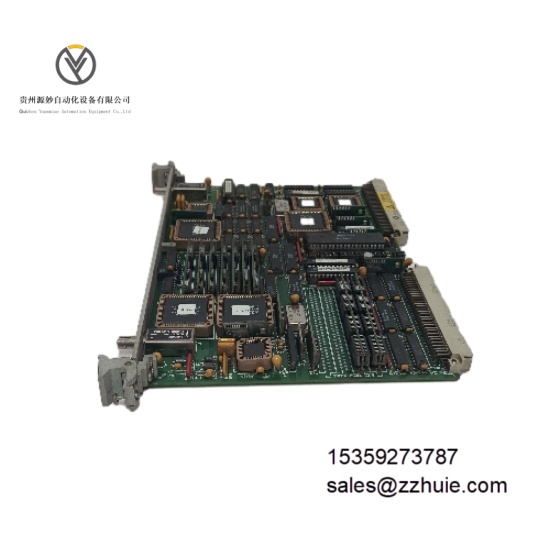

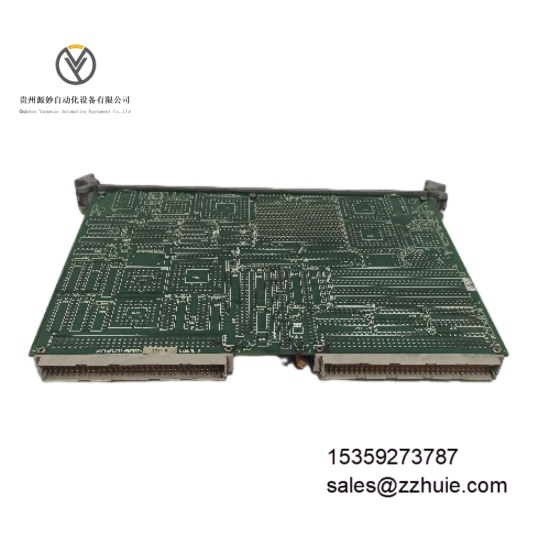

GE VMIVME5576 是 3U VME 总线工业级高速模拟量输入模块，专为工业实时数据采集与高精度信号监测设计，核心功能是通过 16 路差分模拟输入通道，同步采集电压、电流等模拟信号，经 16 位 A/D 转换器转换为数字信号后，通过 VME64x 总线传输至主控制器。模块集成同步采样时钟、信号调理电路与光隔离保护，支持单端 / 差分输入模式切换，可配置采样率、输入范围与滤波参数，兼容 VMEbus Rev. D 规范与实时操作系统（如 VxWorks、Linux），能直接接入传感器、变送器等设备，是电力、冶金等领域 “多通道 - 高同步 - 高精度” 数据采集的关键组件。
电气参数
输入通道：16 路差分模拟输入，支持单端输入模式切换（通过跳线配置）
信号类型：电压信号（±10V、±5V、±2.5V、0-10V），电流信号（4-20mA，需外接电阻）
分辨率：16 位 A/D 转换，无失码
采样率：每通道最高 1MSPS（同步采样模式下，16 通道并行采样率≥50kSPS）
转换精度：±0.01% 满量程（25℃环境），温漂≤5ppm/℃（-40℃至 70℃）
同步精度：16 通道同步采样误差≤10ns
隔离等级：通道间及通道与 VME 总线间光隔离，隔离电压 2.5kV AC（1 分钟），绝缘电阻≥100MΩ（500V DC）
供电电压：由 VME 机架背板供电，+5V DC 电流消耗≤300mA，±12V DC 电流消耗≤100mA
功耗：正常运行≤20W，满负载采样≤25W
数据传输：支持 VME64x 总线 32 位 / 64 位数据传输，最高速率 160MB/s
环境参数
工作温度：-40°C 至 70°C（宽温工业级，无冷凝）
存储温度：-55°C 至 85°C
相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 72 小时无故障）
抗电磁干扰：符合 EN 61326-1 工业级标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电），射频辐射防护≤54dBμV/m（30MHz-1GHz）
抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准，正弦振动，各轴测试）
抗冲击性能：50g 加速度，11ms 持续时间（IEC 60068-2-27 标准，半正弦冲击，各轴 3 次）
防护等级：IP20（模块本体，依赖 3U VME 机架整体防护）
认证标准：CE（电磁兼容与安全）、UL 508C（工业控制设备）、VMEbus Consortium 兼容性认证
机械参数
尺寸：长 160mm× 宽 100mm× 高 233mm（3U VME 标准尺寸，适配 3U VME 机架插槽）
重量：约 0.9kg
安装方式：3U VME 机架插拔式安装，符合 VMEbus 机械规范（IEC 60917）
外壳材质：阻燃增强铝合金（表面阳极氧化处理，UL 94 V-0 级）
端子类型：板载高密度凤凰端子（兼容 18-24 AWG 导线，螺丝紧固接线）
指示灯：电源状态（PWR，绿色，常亮为正常）、采样状态（SAMPLE，黄色，闪烁表示采样中）、故障状态（ERR，红色，常亮表示通道或转换故障）
16 通道同步采样误差≤10ns，可精准捕捉多通道信号的相位关系，适配振动分析、功率监测等需同步性的场景。每通道 1MSPS 采样率与 16 位无失码分辨率结合，转换精度达 ±0.01% 满量程，温漂≤5ppm/℃，在宽温范围内保持测量稳定性。
信号调理电路集成抗混叠滤波（截止频率 400kHz，衰减≥80dB）与共模抑制（≥100dB），可有效滤除工业环境中的高频干扰与共模噪声。光隔离设计避免接地环路干扰，2.5kV AC 隔离电压确保模块在高压场景下安全运行。
与 VME 总线主控制器数据交互速率≥100MB/s，支持 DMA 直接内存访问，减少 CPU 占用率；内置 4MB 数据缓存，可暂存采样数据，避免数据丢失。模块平均无故障时间（MTBF）≥1,000,000 小时（MIL-HDBK-217F，25℃环境），适配 24/7 连续生产场景。
