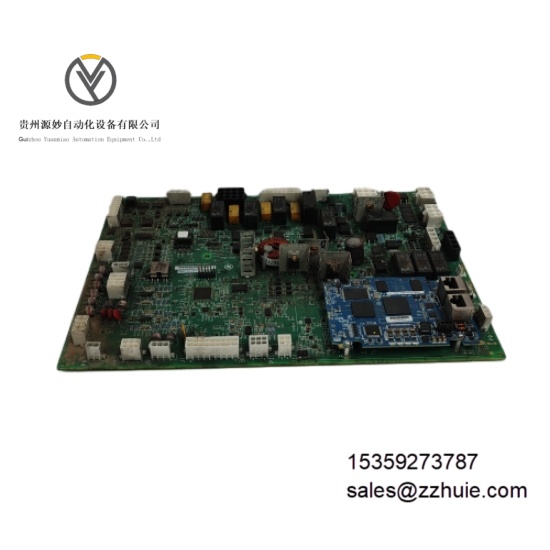

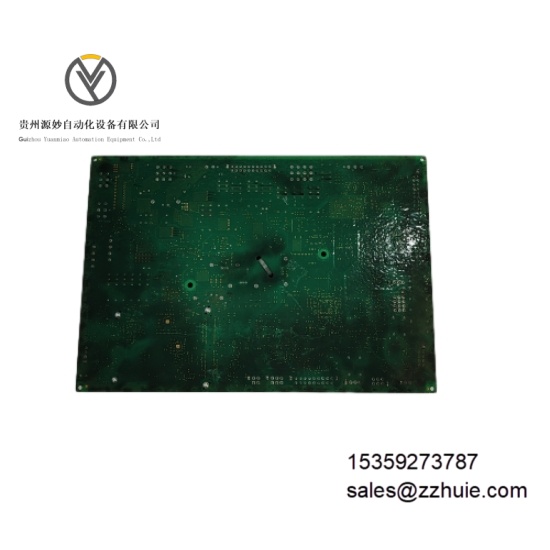

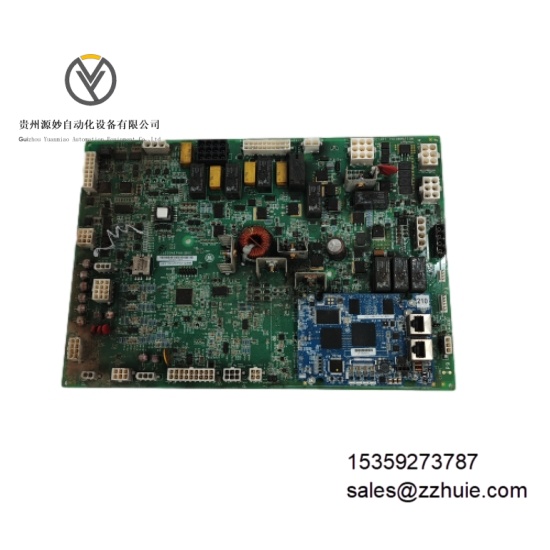

GE IS215WEPAH2BB 输入 / 输出（I/O）模块

产品说明

GE IS215WEPAH2BB 是 Mark VIe 系列工业自动化控制系统的核心输入 / 输出（I/O）模块，专为复杂工业环境设计，支持模拟量、数字量信号的高精度采集与控制。该模块集成 8 路模拟量输入（4-20mA/0-10V）和 8 路数字量输出（24V DC 继电器触点），可通过 IONet 或 UDP 协议与主控系统实时通信，实现风机变桨控制、燃气轮机状态监测等关键任务的闭环调节。模块采用紧凑型设计（100mm×80mm×20mm），支持热插拔和冗余配置，具备 ±0.1% 的信号处理精度和 -40°C 至 70°C 的宽温工作能力，满足石油化工、电力、新能源等行业对高可靠性 I/O 组件的严苛需求。

具体参数

• 电气参数输入电压：24V DC（支持 19.2-30V DC 宽范围输入）模拟量输入：8 路，支持 4-20mA/0-10V 信号，分辨率 16 位，精度 ±0.1%数字量输出：8 路，24V DC 继电器触点，最大负载 2A/250V AC通信接口：2 路 IONet 光纤接口（100Mbps）、1 路 UDP 以太网接口（10/100Mbps）隔离等级：电源与信号回路间隔离电压 ≥1500V DC，绝缘电阻 ≥200MΩ（500V DC）保护功能：过流保护（3A 限流）、过压保护（36V DC 阈值）、反接保护

• 环境参数工作温度：-40°C 至 70°C（非冷凝）存储温度：-55°C 至 85°C相对湿度：5% 至 95%（非冷凝）抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准）抗冲击性能：30g 加速度，11ms 持续时间（IEC 60068-2-27 标准）

• 机械参数尺寸：100mm（长）×80mm（宽）×20mm（高）重量：约 0.5kg安装方式：标准 DIN 导轨安装，支持热插拔外壳材质：阻燃增强塑料（UL 94 V-0 级）指示灯：电源（PWR，绿色）、运行（RUN，绿色闪烁）、通信（COM，橙色闪烁）、故障（ERR，红色）

产品性能

模块信号处理周期 ≤5ms，支持 10ms、20ms、40ms 三种可选帧速率，可满足快速控制回路需求。采用三重冗余设计（TMR），单通道故障时自动切换至备用通道，切换时间 <20ms，确保系统连续运行。内置智能诊断功能，可实时监测通道短路、断路及通信异常，诊断覆盖率 ≥99%，故障信息通过总线同步上传至主控系统。模块平均无故障时间（MTBF）≥1,500,000 小时（MIL-HDBK-217F 标准），支持在线组态下载和固件升级，维护过程不影响生产。
