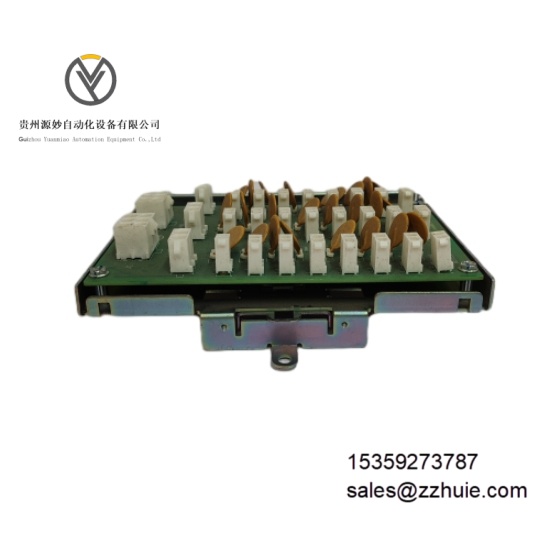

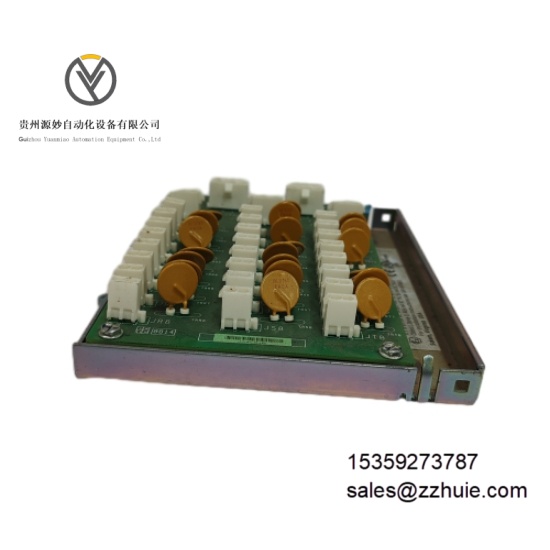

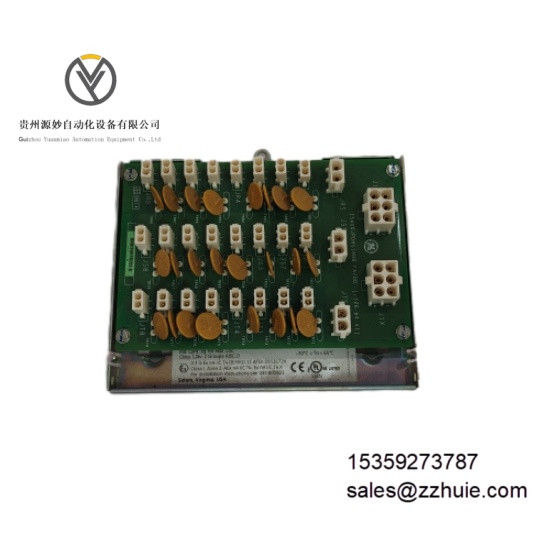

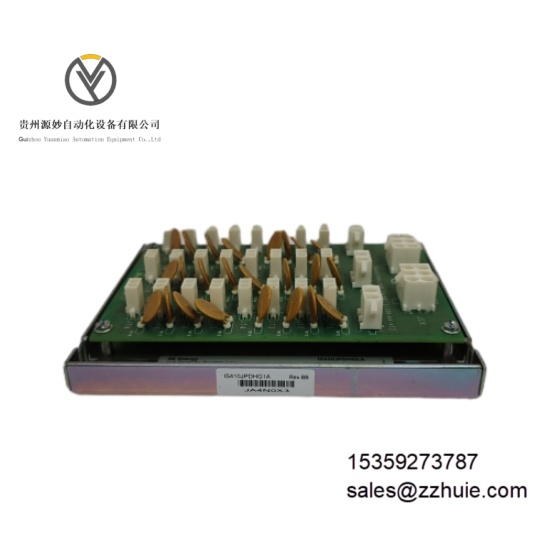

GE IS410JPDHG1A 模拟 I/O 模块

产品说明

GE IS410JPDHG1A 是 Speedtronic™ Mark V 系列控制系统的核心模拟 I/O 模块，专为燃气轮机等关键工业设备的信号处理设计，核心功能为对工业现场模拟信号进行精准缩放、调理与传输。该模块可接收 4-20mA 电流信号、±10V 直流电压信号，包括压缩机失速检测信号、燃油流量压力信号等关键参数，通过端子板连接实现信号的采集与转换，将调理后的信号传输至主控单元用于逻辑判断与控制执行。其适配 I/O 核心机架安装，与 STCA、TCQE 等板卡通过数据总线协同工作，是燃气轮机控制系统中信号链路的关键转换组件。

具体参数

• 电气参数供电电压：24V DC信号输入：支持 4-20mA 电流输入、±10V 直流电压输入，含振动信号输入接口信号输出：可配置毫安输出范围，支持 20mA 或 200mA 输出（通过 J5、J6 端子配置）数据接口：通过 3PL 数据总线连接核心板卡隔离等级：电源与信号回路间电气隔离，隔离电压 ≥1500V DC

• 环境参数工作温度：-40°C 至 70°C存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝）抗振动性能：符合工业级振动标准，适配设备运行振动环境抗冲击性能：符合工业级冲击标准，耐受设备启停冲击载荷

• 机械参数尺寸：100mm × 80mm × 20mm（长 × 宽 × 高）安装方式：I/O 核心 R1、R2、R3 机架安装，适配端子板连接连接接口：JBR 端子板连接（4-20mA 信号）、JGR 端子板连接（电压及振动信号）

产品性能

信号调理精度高，可对微弱工业信号进行线性缩放与噪声过滤，确保 4-20mA 等关键信号的传输误差控制在极低范围，为燃气轮机运行参数监测提供可靠数据支撑。

硬件稳定性强，采用工业级元器件设计，适配高温、振动的严苛现场环境，可长时间连续运行且信号处理性能无衰减。内置信号状态监测功能，能识别信号断路、短路等异常，异常信息通过数据总线同步反馈至主控系统。

系统兼容性优异，与 Mark V 系列控制系统的核心板卡、端子板实现无缝对接，无需额外适配组件即可融入现有信号链路，支持快速更换与系统扩容。
