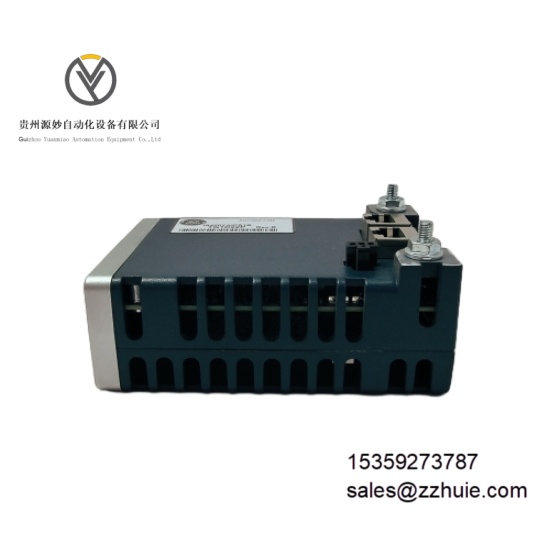

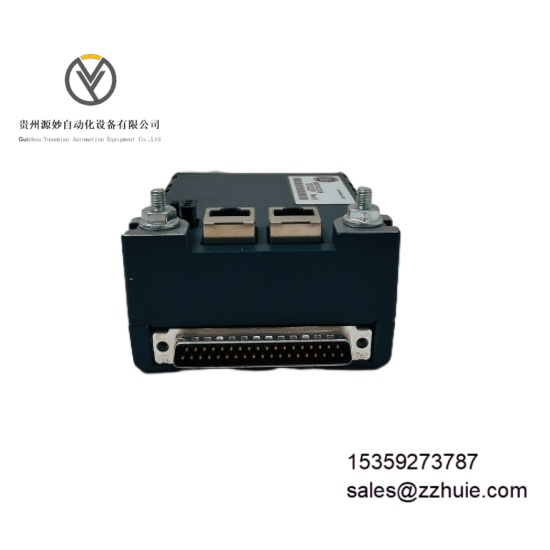

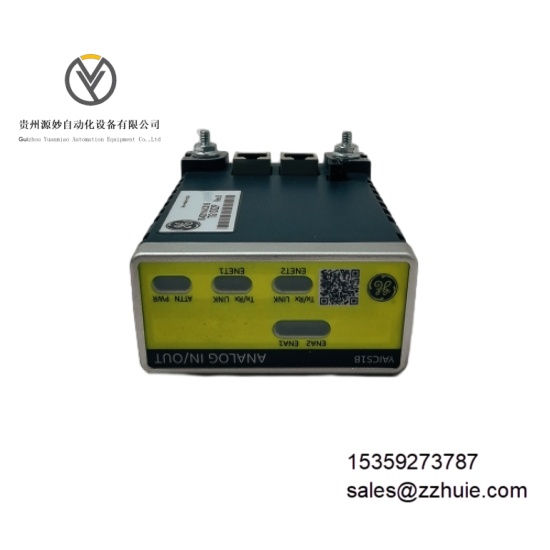

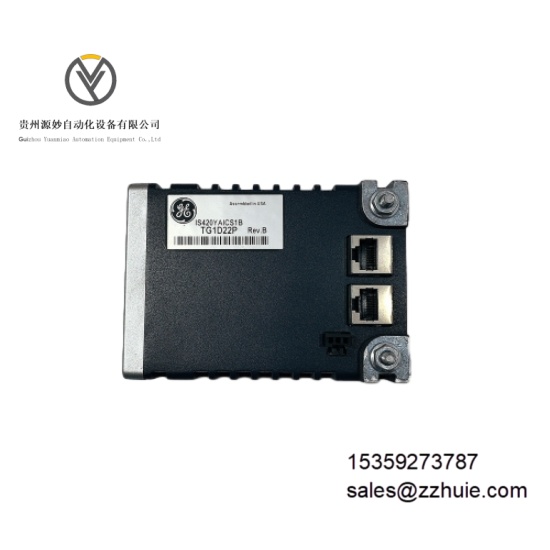

GE IS420YAICS1B 模拟量输入模块

产品说明

GE IS420YAICS1B 是 Mark VIe/VIeS 涡轮机控制系统的核心模拟量输入模块，专为工业过程中模拟信号的高精度采集与传输设计。该模块由处理器板与数据采集板组成，可作为最多两个以太网与模拟量 I/O 端子板之间的接口，支持 10 路模拟量输入信号处理，其中 2 路可配置为 ±1mA 或 4-20mA 电流输入，其余 8 路可配置为 ±5V、±10V 电压输入或 4-20mA 电流环路输入。其适配 BPPC 处理器板及 V05.01 以上版本固件，需搭配 V06.01 及更高版本的 ControlST 软件使用，可用于单工或 TMR（三重冗余）应用场景，是燃气轮机、蒸汽轮机等关键设备控制系统中信号采集的核心组件。

具体参数

• 电气参数供电电压：24V DC（工业标准控制电源）额定功耗：典型值 5.3W输入通道：10 路独立模拟量输入，支持通道功能配置信号类型：2 路可配置 ±1mA/4-20mA 电流输入；8 路可配置 ±5V/±10V 电压输入或 4-20mA 电流输入转换分辨率：16 位 ADC诊断功能：支持上电自检，涵盖闪存、RAM 内存、处理器板硬件及以太网端口检测，故障状态可实时上传固件要求：兼容 V05.01 及更高版本固件

• 环境参数工作温度：-40°C 至 70°C（非冷凝环境）存储温度：-55°C 至 85°C（工业级存储标准）相对湿度：5% 至 95%（非冷凝，无持续结露）抗振动性能：10-500Hz 频率范围，1.5g 加速度（符合 IEC 60068-2-6 标准）抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27 标准）

• 机械参数安装方式：兼容 Mark VIe 控制系统机架安装，支持模块级集成外壳材质：阻燃增强工程塑料（UL 94 V-0 级，抗化学腐蚀）连接器：标准工业级高密度针式连接器，适配专用端子板接口指示灯：电源状态、模块运行及故障告警指示灯（红绿双色指示）

产品性能

信号采集精度高，16 位 ADC 确保模拟信号转换的线性度与稳定性，可精准捕捉温度、压力、流量等过程变量的细微变化。自检功能覆盖核心硬件与通信端口，上电后自动完成系统初始化检测，运行中持续监测模块状态，故障信息实时上传至控制系统，诊断响应时间 ≤100ms。

兼容性与扩展性优异，完全适配 Mark VIe/VIeS 控制系统架构，在 TMR 应用中支持各分支硬件一致性配置，确保冗余系统的同步运行。工业级元器件选型与宽温设计保障设备稳定性，平均无故障时间（MTBF）≥1.0×10⁶ 小时，可在高温、强电磁干扰的涡轮机控制环境中连续运行。

通信响应迅速，通过以太网接口实现与端子板及主控单元的高速数据交互，信号传输延迟 ≤20ms，满足实时控制场景的信号同步需求。
