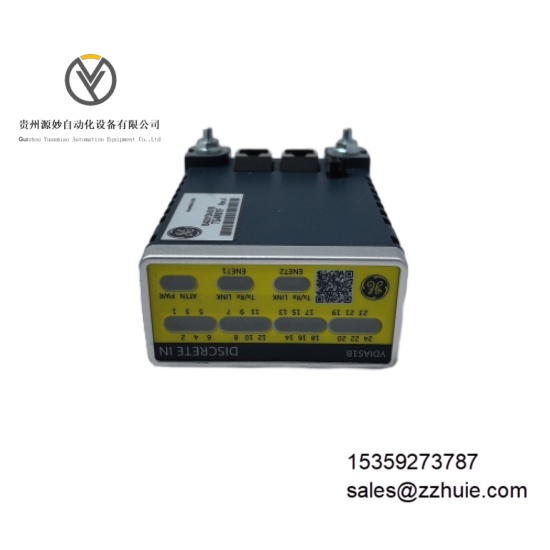

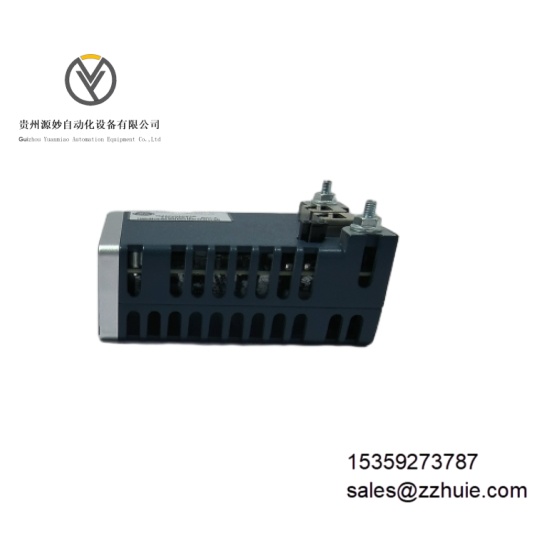

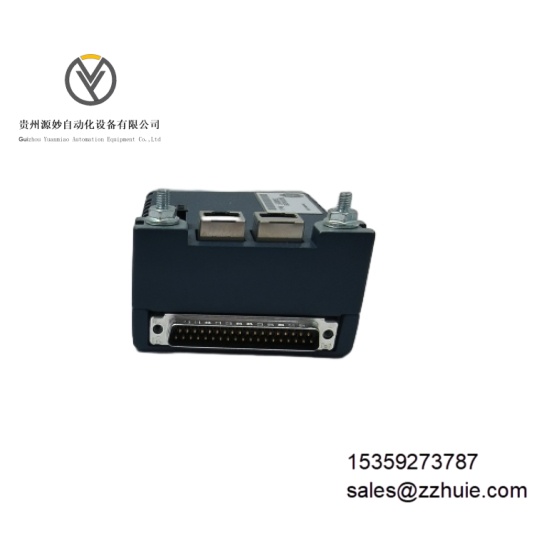

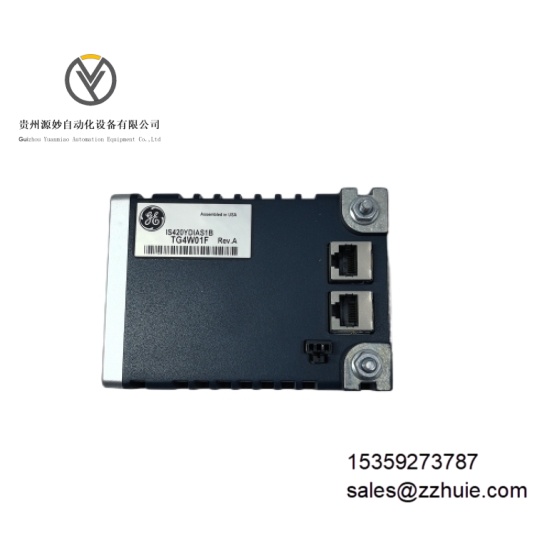

GE IS420YDIAS1B 模拟量输入模块

产品说明

GE IS420YDIAS1B 是 Mark VIe/VIeS 分布式控制系统的核心模拟量输入模块，专为工业过程中多类型模拟信号的高精度采集与传输设计。该模块可作为最多两个以太网与模拟量 I/O 端子板之间的接口，支持 10 路模拟量输入信号处理，其中 2 路可配置为 ±1mA 或 4-20mA 电流输入，其余 8 路可配置为 ±5V、±10V 电压输入或 4-20mA 电流环路输入。其适配 BPPC 处理器板及 V05.01 以上版本固件，可用于单工、双工或三重冗余（TMR）应用场景，通过双 RJ45 以太网连接器实现数据高速交互，是涡轮机、压缩机等关键设备控制系统中信号采集的核心组件。

具体参数

• 电气参数供电电压：24V DC（工业标准控制电源）输入通道：10 路独立模拟量输入，支持通道功能配置信号类型：2 路可配置 ±1mA/4-20mA 电流输入；8 路可配置 ±5V/±10V 电压输入或 4-20mA 电流输入转换分辨率：16 位 ADC隔离等级：输入与控制逻辑间电气隔离，隔离电压 ≥1500V DC（1min 耐压测试）诊断功能：支持上电自检，涵盖闪存、RAM、处理器板硬件及以太网端口检测，内置测试模式每 4 秒校验输入响应，欠压检测可告警润湿电压低于标称值 40% 的状态固件要求：兼容 V05.01 及更高版本固件

• 环境参数工作温度：-40°C 至 70°C（非冷凝环境）存储温度：-55°C 至 85°C相对湿度：5% 至 95%（非冷凝，无持续结露）抗振动性能：10-500Hz 频率范围，1.5g 加速度（符合 IEC 60068-2-6 标准）抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27 标准）

• 机械参数尺寸：160mm（长）×160mm（宽）×120mm（高）安装方式：兼容 Mark VIe 控制系统机架安装，支持 DIN 导轨或表面安装外壳材质：阻燃增强工程塑料（UL 94 V-0 级，抗化学腐蚀）连接器：双 RJ45 以太网连接器，标准工业级高密度针式连接器指示灯：每通道独立状态 LED，电源、运行及故障告警双色指示灯

产品性能

信号采集精度高，16 位 ADC 确保模拟信号转换线性度误差 ≤±0.02%，可精准捕捉温度、压力等过程变量的细微变化。自检与诊断功能覆盖核心硬件、通信端口及输入状态，故障响应时间 ≤100ms，故障信息通过以太网实时上传至控制系统，显著缩短排查时间。

硬件稳定性优异，采用工业级元器件与宽温设计，平均无故障时间（MTBF）≥1.0×10⁶ 小时，在高温、强电磁干扰的工业场景中可连续稳定运行。冗余适配性强，在 TMR 应用中支持各分支硬件一致性配置，确保冗余系统同步响应。

通信传输高效，通过以太网接口实现与端子板及主控单元的高速数据交互，信号传输延迟 ≤20ms，满足实时控制场景的信号同步需求。
