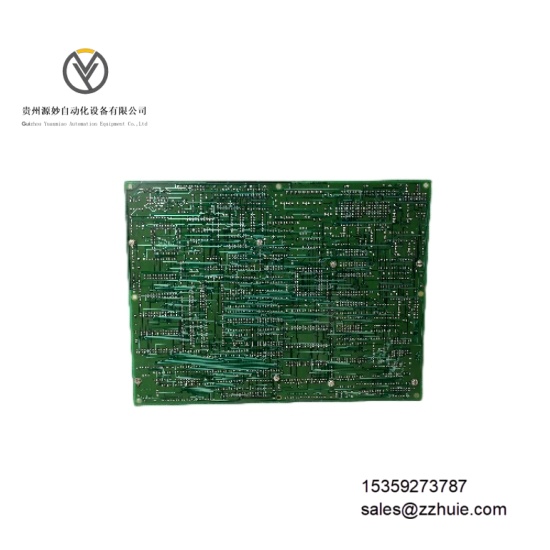

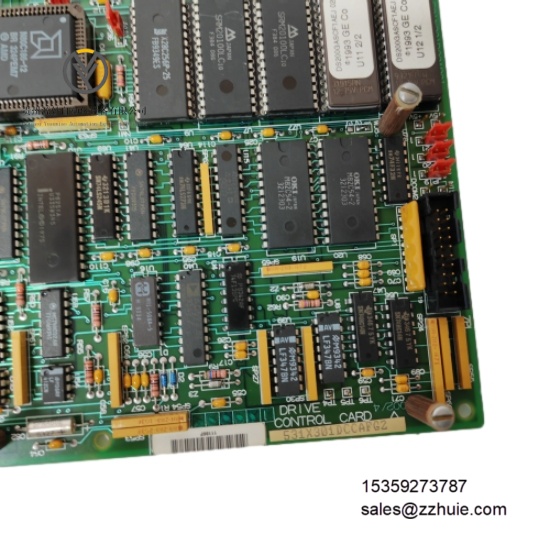

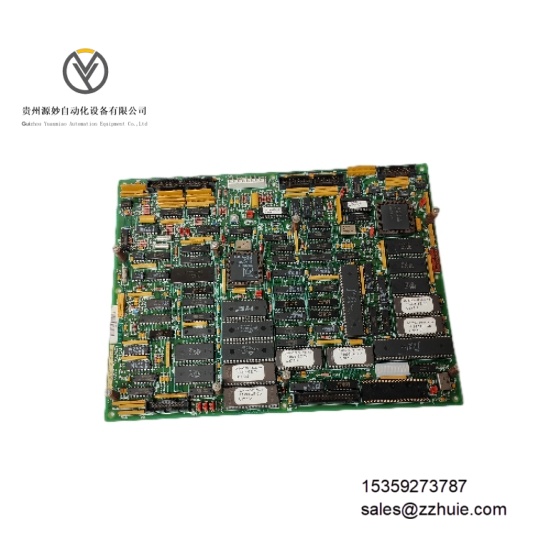

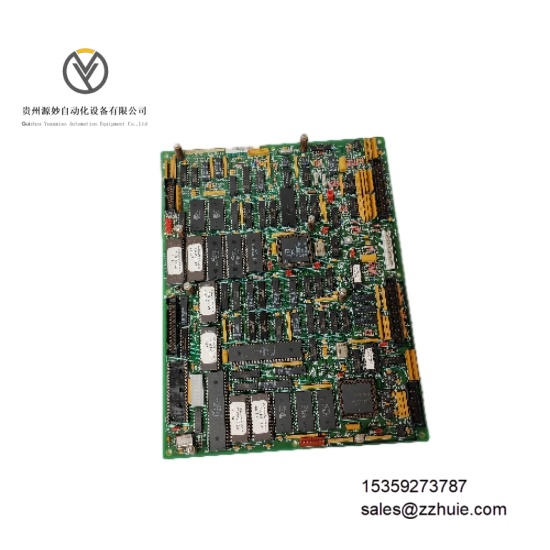

GE 531X301DCCAFG2 驱动控制板

产品说明

GE 531X301DCCAFG2 是通用电气（GE）推出的工业级驱动控制板，隶属于 Mark V 系列，专为燃气轮机、蒸汽轮机等大型动力设备的控制系统设计。该模块集成信号处理、逻辑控制和参数配置功能，支持多通道模拟量与数字量输入 / 输出，可直接对接传感器、执行器及上位控制系统，实现设备运行状态的实时监测与精准控制。其采用模块化设计，具备过流 / 过压 / 过热保护机制，符合 UL、CE、CSA 认证标准，适用于高温、高振动等严苛工业环境，是电力、石油化工等行业关键设备自动化控制的核心组件。

具体参数

电气参数供电电压：24V DC（±5%）或 120V AC（±10%），支持双电源冗余输入功耗：≤15W（24V DC 供电时），≤20W（120V AC 供电时）信号输入：8 路模拟量输入（4-20mA/0-10V），16 路数字量输入（24V DC，PNP/NPN 兼容）信号输出：4 路模拟量输出（4-20mA，最大负载 500Ω），8 路数字量输出（继电器触点，250V AC/5A）通信接口：1 路 RS485（支持 Modbus RTU），1 路以太网（10/100Base-TX，支持 EtherNet/IP）隔离等级：输入 / 输出 / 电源间 2.5kVrms 电气隔离，符合 IEC 61010-1 标准诊断功能：通道开路 / 短路检测、通信中断报警、电源异常监测，实时输出故障信号

环境参数工作温度：-40℃至 75℃（非冷凝环境）存储温度：-55℃至 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20（模块本体，需配合系统机箱实现整体防护）抗振动性能：10-500Hz 频率范围，1.5g 加速度（正弦波）抗冲击性能：50g 加速度（11ms 持续时间，符合 IEC 60068-2-27 标准）电磁兼容：符合 IEC 61326-1 标准，抗共模干扰≥120dB，抗差模干扰≥60dB

机械参数外形尺寸：160mm（宽）×100mm（高）×233mm（深）（符合 3U VMEbus 机械规范）外壳材质：冷轧钢板，表面防静电喷涂，具备 RFI 屏蔽功能重量：约 1.2kg安装方式：标准 VME 机箱插槽安装，支持 3U 机械规格接线方式：前端可拆卸端子排，支持导线直径 0.5-2.5mm²状态指示：LED 指示灯（电源、通信、输入 / 输出故障状态）

产品性能

系统兼容性强，适配 GE Mark V 系列控制器及相关 I/O 模块，可与 IS200STCIH1A、IS400TBCIH2C 等端子板组合使用，无需额外适配组件即可完成系统集成。信号处理精准，模拟量输入测量精度达 ±0.1% FS，输出线性度≤0.2%，数字量响应时间≤1ms，可实时捕获设备运行参数的微小变化，保障控制指令的快速执行。通信稳定性优异，以太网数据传输延迟≤1ms，RS485 抗干扰传输距离达 1200 米，支持冗余通信配置，确保与 DCS、SCADA 系统的数据交互无丢包或中断。环境适应性突出，-40℃至 75℃宽温工作范围覆盖极端工业场景，50g 抗冲击与 1.5g 抗振动设计确保模块在设备运输、运行中的结构稳定，无触点松动风险。维护便捷性高，模块化设计支持快速插拔更换，前端 LED 指示灯与内置诊断功能可直接定位通道、通信或电源故障，无需拆解设备即可完成排查，显著缩短停机维护时间。
