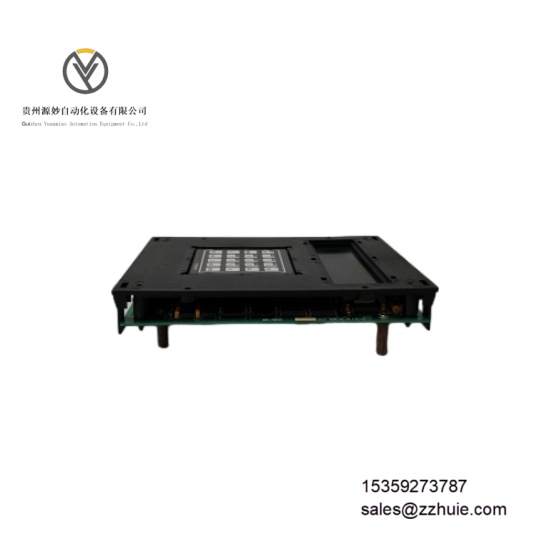

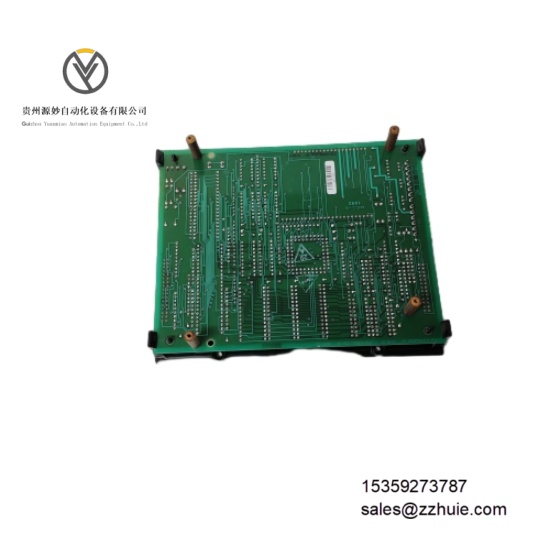

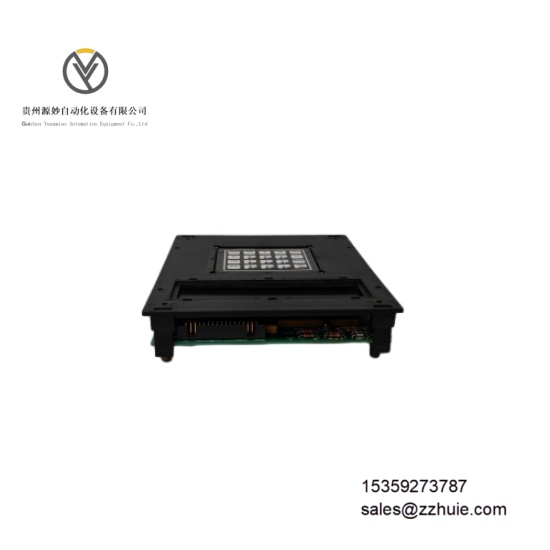

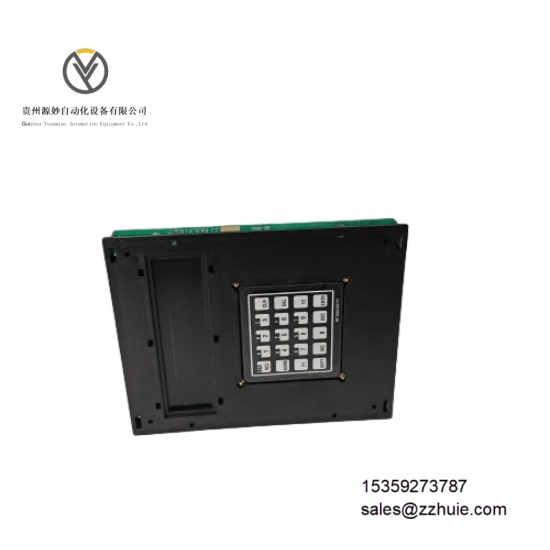

GE 531X306LCCBAG3 控制模块

产品说明

GE 531X306LCCBAG3 是通用电气（GE）推出的高性能工业自动化控制模块，隶属于 531X 系列，专为分布式控制系统（DCS）与可编程逻辑控制器（PLC）平台设计，是 Mark V 涡轮机控制系统等高端工业设备的核心组件。该模块集成控制逻辑运算、多协议通信与信号处理功能，支持模拟量、数字量信号的精准交互，可直接对接现场传感器、执行器及上位监控系统。其具备冗余设计与 NAMUR 标准继电器功能，集成自动校准、故障诊断与历史记录功能，采用不锈钢材质增强结构稳定性，符合工业级抗干扰与防护标准，为严苛工况下的设备运行提供精准控制与可靠数据传输保障。

具体参数

电气参数

供电电压：24V DC（±5%）或 120V AC（±10%），支持双电源冗余输入功耗：≤12W（24V DC 供电时），≤15W（120V AC 供电时）通信接口：1 路 RS485（支持 Modbus RTU 协议），1 路以太网（10/100Base-TX，可选 Profinet 协议）继电器输出：7 路继电器输出（Form A/Form C 可选，触点额定 120V AC）显示功能：16 位字母数字 7 段式显示屏，实时显示运行参数与状态码控制频率：50/60Hz 自适应隔离等级：输入 / 输出 / 电源间 2.5kVrms 电气隔离，符合 IEC 61010-1 标准诊断功能：支持通道故障检测、通信中断报警、电源异常监测，存储故障与校准历史记录

环境参数

工作温度：-20℃至 70℃（非冷凝环境）存储温度：-40℃至 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20（模块本体，需配合系统机箱实现整体防护）抗振动性能：10-500Hz 频率范围，1g 加速度（正弦波）抗冲击性能：15g 加速度（11ms 持续时间，符合 IEC 60068-2-27 标准）电磁兼容：符合 IEC 61326-1 标准，抗共模干扰≥120dB

机械参数

外形尺寸：100mm（宽）×60mm（高）×10mm（厚），中型板卡结构外壳材质：不锈钢基板，表面防静电涂层重量：约 0.05kg安装方式：标准机架插槽式安装，适配 Mark V 系统背板连接器：2 个公头垂直针电缆连接器，1 个母头电缆连接器，1 个直角接头连接器状态指示：LED 指示灯（电源、通信、继电器动作、故障状态）

产品性能

系统兼容性强，直接适配 GE Mark V 涡轮机控制系统及主流 DCS、PLC 平台，无需额外适配组件即可完成集成，支持现存 90-30 系列 I/O 系统的平滑升级。

通信稳定性优异，RS485 接口抗干扰传输距离达 1200 米，以太网数据传输延迟≤1ms，多协议支持能力确保与不同品牌 HMI、控制器的无缝数据交互，无丢包或中断现象。

控制精度与可靠性突出，集成自动校准与固定背景气体补偿功能，模拟量信号处理误差≤0.1% FS，继电器动作响应时间≤10ms，冗余电源设计避免单点故障导致的系统停机。

维护便捷性高，模块化设计支持热插拔更换，16 位显示屏与 LED 指示灯实时反馈运行状态，内置故障历史记录功能可快速追溯问题根源，自动验证功能减少人工维护频次。

环境适应性强，-20℃至 70℃宽温范围覆盖高低温工业场景，不锈钢材质与抗振动设计确保在高粉尘、强振动的涡轮机机房等环境中结构稳定，无性能衰减。
