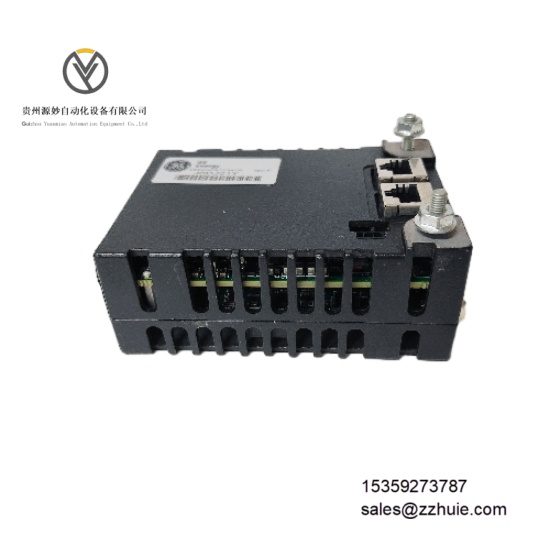

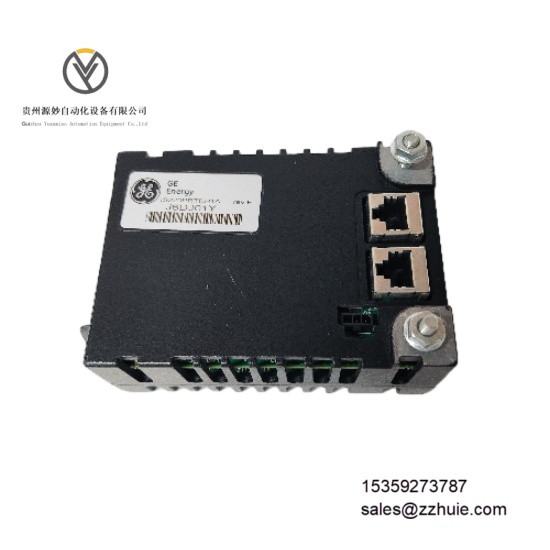

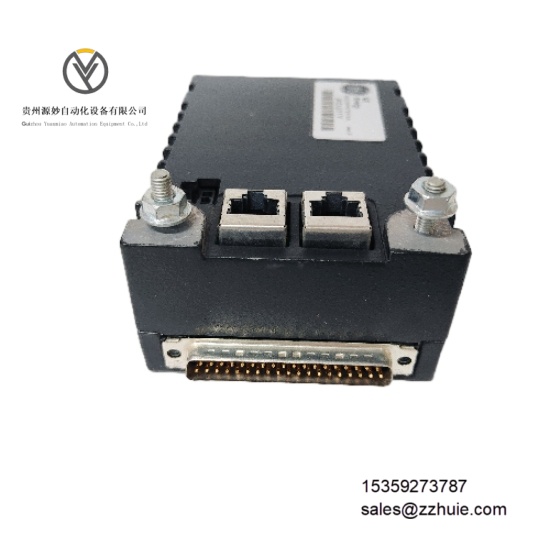

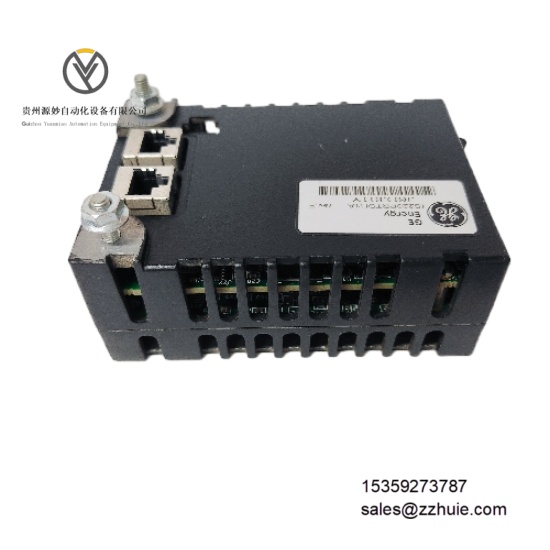

GE 336A4940CSP6 固态继电器模块

产品说明

GE 336A4940CSP6 是通用电气（GE）推出的工业级固态继电器模块，隶属于 IS220 系列，为 Mark VIe Speedtronic 控制系统的核心执行组件。该模块集成多通道独立控制功能，可直接接收控制器输出指令，驱动工业现场的电阻性、电感性负载（如小型电机、电磁阀、加热器等）。其采用固态开关技术，无机械触点磨损问题，内置过载、过流、过温三重保护机制，能实时监测通道运行状态并触发保护动作。模块兼容 GE IS220 系列 I/O 端子板与控制器，符合 UL、CE 安全认证标准，适用于高温、高振动等严苛工业环境，是实现负载精准控制与设备安全防护的关键部件。

具体参数

电气参数

输入电压范围：12V DC 至 48V DC（控制信号输入）输出电压范围：0V 至 24V DC（负载驱动电压）输出电流：每通道最大 3A，支持多通道并行输出响应时间：＜1ms（从控制信号输入到负载驱动响应）隔离电压：＞500Vrms（输入与输出间电气隔离）绝缘电阻：＞100MΩ（500V DC 测量条件下）保护功能：过载保护（触发阈值 120% 额定电流）、过流保护（短路瞬时切断）、过温保护（＞85℃自动断电）通道配置：四通道独立控制设计，支持单通道单独使能 / 禁用符合标准：UL 508 认证、CE 认证，符合 IEC 61010-1 工业安全标准

环境参数

工作温度：-25℃至 + 70℃（非冷凝环境，无结露）存储温度：-40℃至 + 85℃（干燥存储条件）相对湿度：5% 至 95%（非冷凝，符合 IEC 60068-2-3 标准）防护等级：IP20（模块本体，需配合系统机箱实现整体防尘防水）抗振动性能：10-500Hz 频率范围，1g 加速度（正弦波），每轴持续测试 30 分钟电磁兼容：符合 IEC 61326-1 标准，抗共模干扰≥100dB，抗差模干扰≥60dB

机械参数

外形尺寸：120mm×80mm×40mm（长 × 宽 × 高，不含接线端子）外壳材质：阻燃工程塑料（UL94 V-0 级），表面防静电喷涂重量：约 0.3kg（含端子排）安装方式：35mm 标准 DIN 导轨安装，或适配 Mark VIe 系统机架插槽安装接线方式：前端插拔式端子排，支持导线直径 0.5-2.5mm²（单股 / 多股铜导线）状态指示：LED 指示灯（每通道 1 个动作指示灯，1 个模块电源灯，1 个整体故障灯）

产品性能

系统兼容性强，直接适配 GE Mark VIe Speedtronic 控制系统及 IS220 系列 I/O 模块，无需额外添加协议转换或适配组件，可与 IS200STCIH1A 等端子板无缝组合，快速融入现有自动化系统。

控制响应迅速，＜1ms 的响应时间能精准捕捉控制器的高频次控制指令，无机械触点弹跳延迟，满足生产线、设备联动等对控制时效性要求高的场景。

运行可靠性突出，固态开关结构无机械磨损，使用寿命远超传统电磁继电器（机械寿命＞1000 万次）；三重保护机制可在负载过载、短路或模块过温时快速切断回路，避免负载烧毁或模块损坏。

维护便捷性高，模块化设计支持快速插拔更换，无需拆解系统机箱；LED 指示灯可直观反馈每通道动作状态与模块整体健康状况，故障定位无需借助额外检测设备，显著缩短维护工时。

环境适应性优异，-25℃至 + 70℃的宽温工作范围覆盖北方低温车间、南方高温机房等场景；抗振动与电磁兼容设计确保在钢铁、石化等强干扰环境中稳定运行，无误动作或信号中断。
