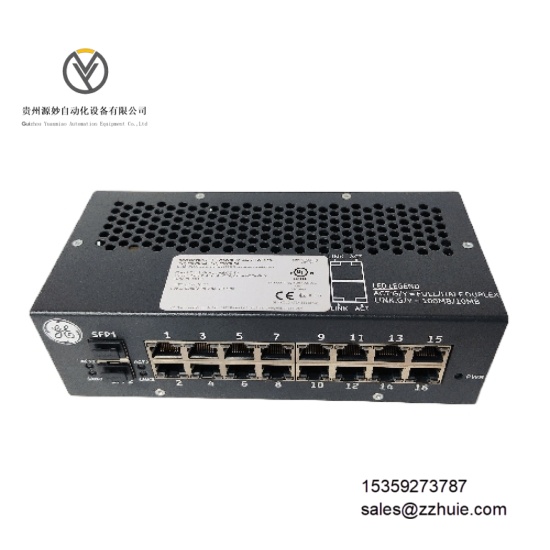

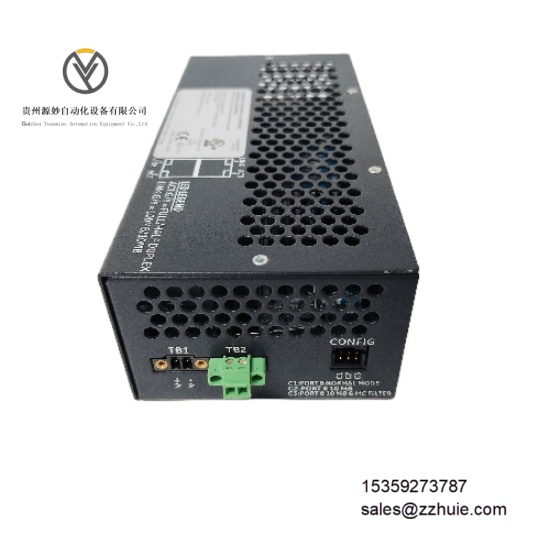

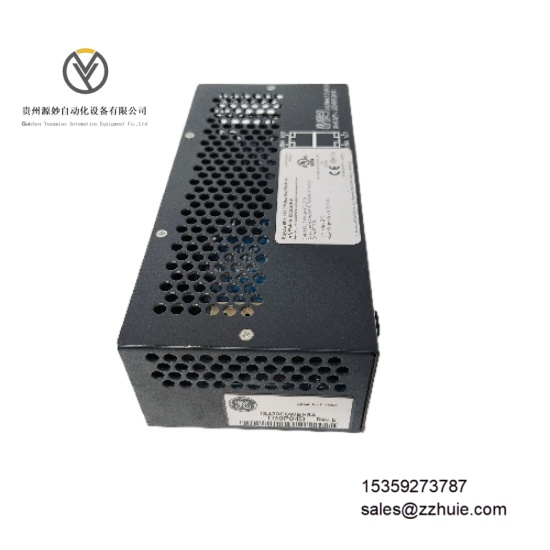

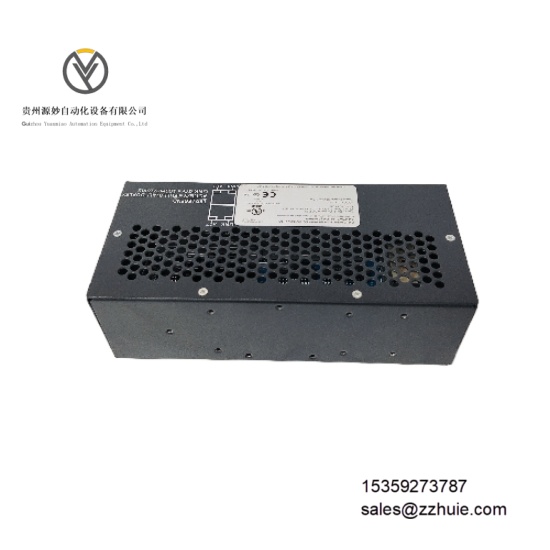

GE IS420ESWBH3A  以太网交换机

产品说明

GE IS420ESWBH3A 是通用电气（GE）推出的工业级以太网交换机，隶属于 Speedtronic Mark VIe 系列，为燃气轮机控制系统及工业自动化网络的核心通信组件。该设备专注于工业现场控制器、I/O 模块、传感器与上位监控系统间的实时数据传输，集成多端口以太网交换功能，支持 EtherNet/IP、Modbus TCP 等工业协议。其采用 28V DC 冗余供电设计，具备热插拔能力与全方位故障诊断功能，通过 CE、ISO 认证，适配 Class 2、Zone 2 危险场所，能在高低温、高振动等严苛环境中稳定运行，是构建工业控制实时通信网络的关键设备。

具体参数

电气参数

供电电压：28V DC 冗余供电，支持双电源自动切换端口配置：8 个 10/100Base-TX 铜质 RJ45 端口，无光纤端口通信协议：兼容 IEEE 802.3、802.3u、802.3x 标准，支持 EtherNet/IP、Modbus TCP 协议传输速率：支持 10Mbps/100Mbps 自动协商，全双工 / 半双工模式切换数据缓存：256KB 缓冲区，支持 4K MAC 地址存储隔离防护：输入与输出电气隔离，抗共模干扰能力符合工业标准诊断功能：内置端口链路状态检测、电源故障报警，通过 LED 实时反馈运行状态符合标准：CE 认证、ISO 认证，符合 IEC 工业通信与安全规范

环境参数

工作温度：-30℃至 65℃（非冷凝环境）存储温度：-40℃至 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP65（适配恶劣工业现场防尘防水需求）抗振动性能：10-500Hz 频率范围，1g 加速度（正弦波）电磁兼容：符合工业电磁干扰防护标准，确保复杂工况下通信稳定

机械参数

外形尺寸：4.8cm×16cm×20.2cm（长 × 宽 × 高）外壳材质：阻燃工程塑料（UL94 V-0 级），具备抗冲击结构重量：约 0.9kg安装方式：支持 35mm 标准 DIN 导轨安装与面板安装接线方式：RJ45 端口支持铜质双绞线连接，适配常规工业布线状态指示：双色 LED 指示灯（每端口链路状态、设备电源、整体运行状态）

产品性能

系统兼容性强，直接适配 GE Mark VIe 燃气轮机控制系统，支持与 PLC、SCADA 系统及第三方工业设备无缝对接，无需额外协议转换组件即可完成网络集成。

通信实时性突出，依托 256KB 数据缓冲区与 4K MAC 地址存储能力，实现多设备并发通信无丢包，端口数据传输延迟低于毫秒级，满足工业控制指令与监测数据的实时交互需求。

运行可靠性优异，28V DC 冗余供电设计可在单电源故障时自动切换，切换时间无感知；热插拔功能支持设备在线更换，避免维护导致的系统停机。

维护便捷性高，模块化结构与直观 LED 指示灯可快速定位端口故障或电源异常；支持通用配置软件，可实现设备参数远程调试与状态监控，降低现场维护成本。

环境适应性强劲，-30℃至 65℃宽温范围覆盖高低温工业场景，IP65 防护等级与抗振动设计确保在炼化车间、燃机机房等恶劣环境中持续运行。
