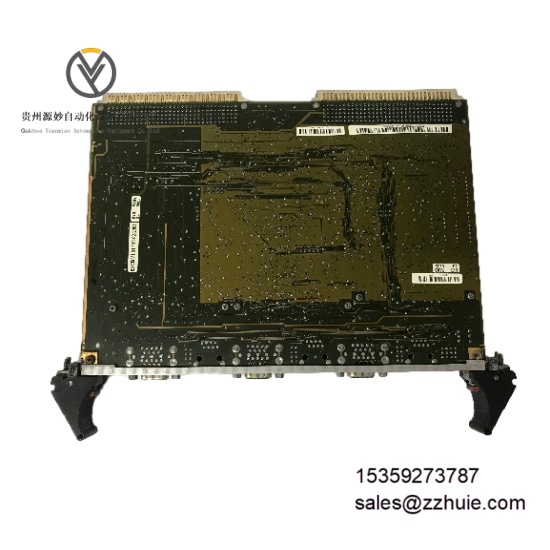

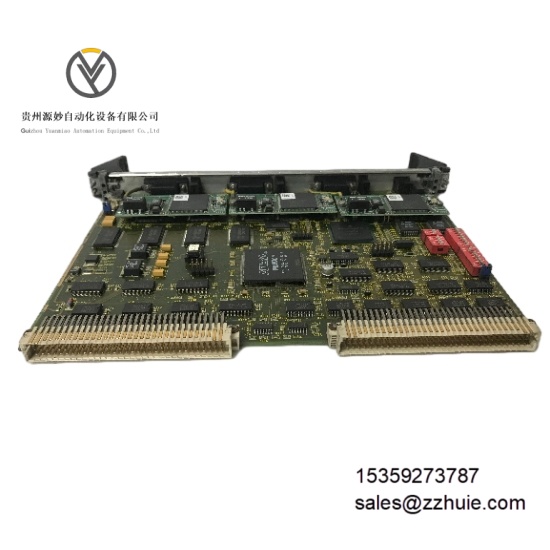

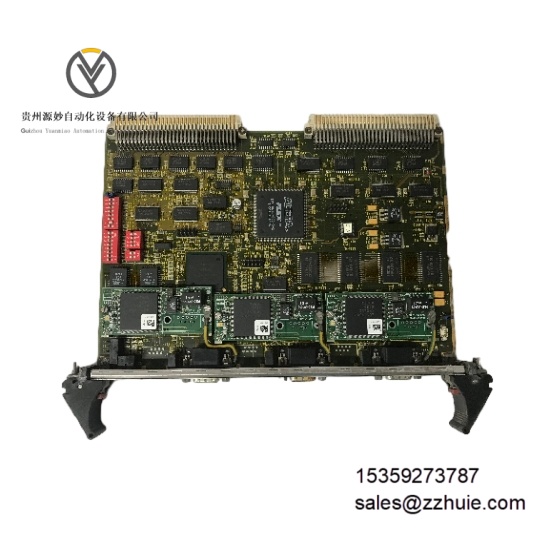

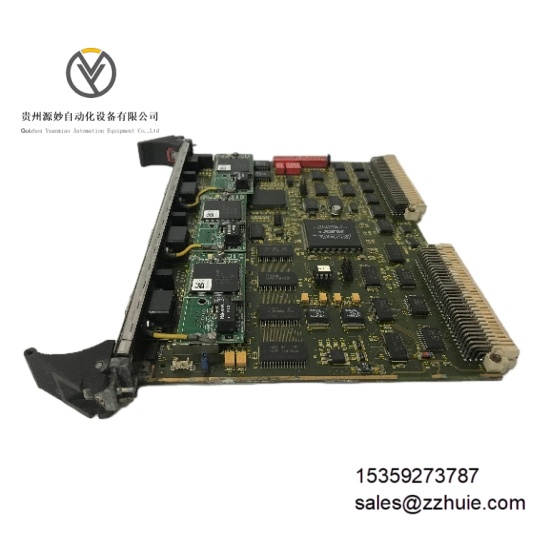

GE EVPBDP0001 EVPBDP032 总线扩展板卡

产品说明

GE EVPBDP0001 与 EVPBDP032 均为通用电气（GE）推出的工业级 VME 总线扩展板卡，隶属于 GE Fanuc VME 系列，是 DCS 系统与工业自动化控制网络的核心扩展组件。两款产品专为 VMEbus 系统的 PMC 模块扩展设计，可容纳两个单宽 PMC 模块或一个双宽 PMC 模块，通过 UNIVERSE II CA91C1424 级 VME-PCI 桥实现 VME 与 PCI 总线间的高带宽数据交互。所有 PMC 模块的 I/O 信号均路由至 VMEbus 接头 P2，支持主 / 从功能切换与 4 级仲裁，符合 IEEE P1386 / 草案 2.0 及 IEEE 1014 Rev.D 标准。其采用低功耗紧凑型设计，具备完善的状态指示与故障反馈功能，适配工业现场严苛运行环境，为控制系统的功能扩展与设备互联提供硬件支撑。

具体参数

电气参数

总线桥接：集成 UNIVERSE II CA91C1424 VME-PCI 桥，支持 33MHz 时钟速率总线标准：兼容 VME64 规范，支持 A32 地址空间与 D32 数据宽度仲裁等级：内置 4 级 VMEbus 仲裁器，支持主设备与从设备模式切换信号路由：PMC 模块 I/O 信号通过 P2 接头传输，支持两种 P2 引脚分配方案中断支持：可将 VMEbus 中断请求分配至 7 条中断请求线中的任意一条接口标准：符合 IEEE P1386 / 草案 2.0（PMC 插槽）与 IEEE 1014 Rev.D（VME 接口）状态指示：红色 LED 指示 VMEbus 中断请求，黄色 LED 指示 VMEbus 访问状态

环境参数

工作温度：-40℃至 + 70℃（非冷凝环境，适配工业宽温场景）存储温度：-55℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合工业湿度耐受标准）电磁兼容：符合 IEC 61326-1 标准，抗电磁干扰能力适配复杂工业环境防护等级：IP20（模块本体，需配合系统机箱实现整体防尘防护）

机械参数

外形尺寸：符合 6U VME 板卡标准尺寸，适配标准 VMEbus 机箱插槽外壳材质：阻燃工程塑料（UL94 V-0 级），具备 RFI 屏蔽功能安装方式：VMEbus 标准插槽式安装，通过 160 针 VG 连接器与背板连接扩展接口：两个 PMC 插槽（符合 IEEE P1286/draft 2.0 标准）前面板配置：含 PMC 模块前面板敲除器与空闲插槽盲盖重量：约 0.5kg（单块板卡重量）

产品性能

扩展兼容性强，支持所有商用 PMC 模块接入，可灵活配置数据采集、通信扩展、运动控制等功能模块，无需额外适配组件即可完成系统功能升级。

数据传输高效，33MHz 总线时钟速率配合 VME-PCI 桥接技术，实现 VME 与 PCI 总线间无瓶颈数据交互，满足工业控制指令与监测数据的高速传输需求。

运行可靠性突出，低功耗设计降低散热需求，适配无强制风冷环境；完善的 LED 状态指示可实时反馈中断与总线访问状态，便于快速定位异常。

系统集成便捷，直接适配 GE Fanuc VME 系列工控机与 DCS 系统，支持 UNIX、VxWorks 等实时操作系统，可通过厂商提供的专用软件开发工具快速完成应用部署。

环境适应性优异，-40℃至 + 70℃宽温范围覆盖高低温工业场景，抗电磁干扰设计确保在大功率设备密集环境中稳定运行，无信号失真或通信中断。
