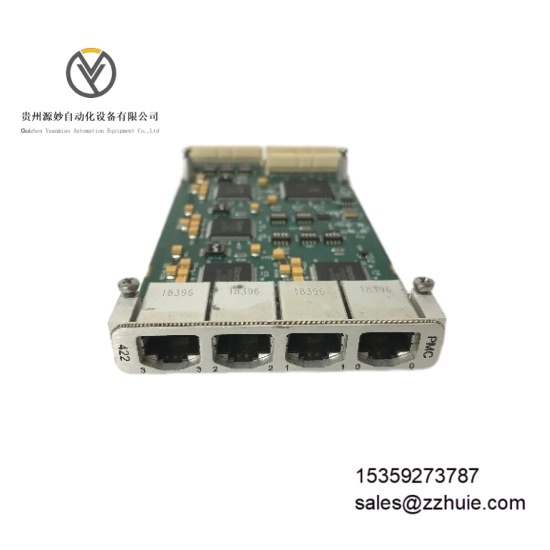

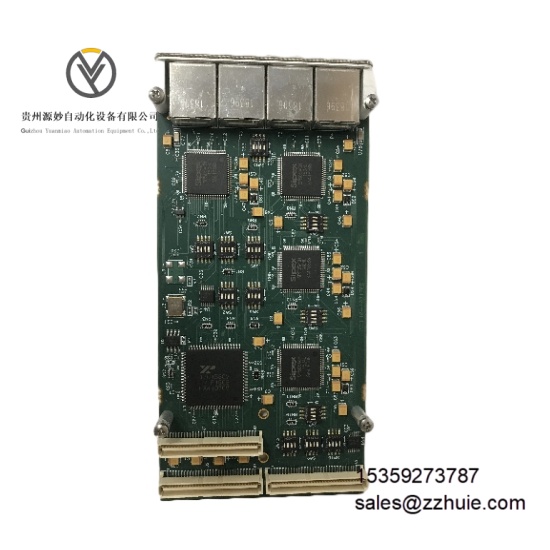

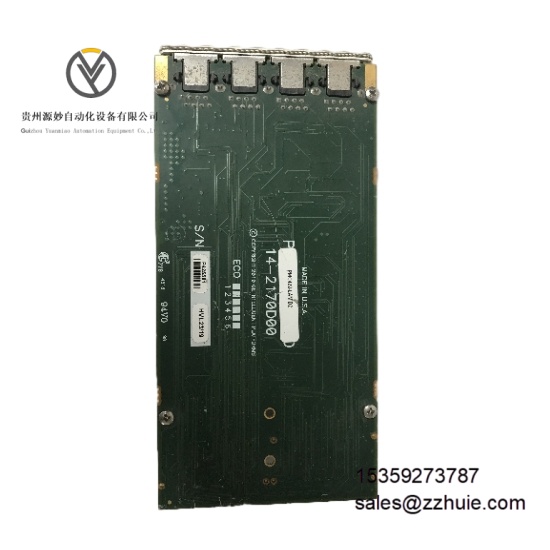

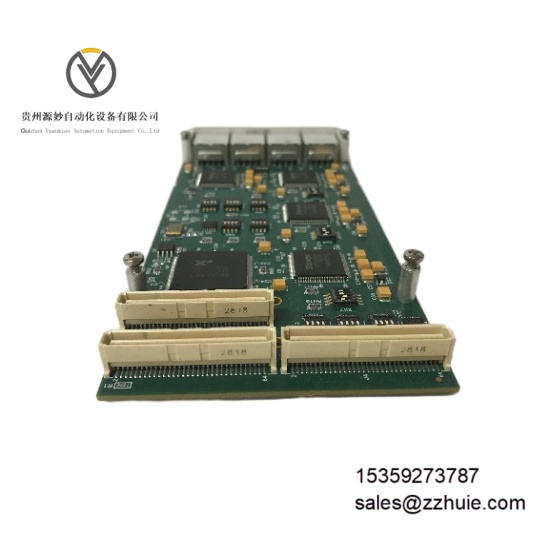

GE PMC422-LAM D2 八端口串行控制器模块

产品说明

GE PMC422-LAM D2 是通用电气（GE）推出的工业级八端口串行控制器模块，属于 PMC（PCI Mezzanine Card）夹层卡规格，专为工业自动化系统的串行通信扩展设计。该模块可集成到单板计算机（SBC）、VMEbus 或 PCI 系统中，将多个串行 I/O 通道高效整合于单一 PMC 插槽，通过独立 UART 芯片实现多设备并行通信。其支持可编程波特率与硬件 FIFO 缓存，适配 Modbus RTU 等主流工业协议，采用紧凑型工业级设计，具备宽温运行与抗电磁干扰能力，为工业现场传感器、执行器及控制器的串行数据交互提供稳定硬件支撑。

具体参数

电气参数

供电电压：24V DC串行通道：8 个独立串行通道，每通道配备专用 UART 芯片波特率范围：100 bits / 秒至 921.6 kbits / 秒，支持可编程配置缓存容量：每通道 64 字节 FIFO 缓存，减少数据传输延迟通信协议：兼容 RS485、Modbus RTU、CAN 等工业串行协议开关输入：配备 8 位专用开关输入接口总线兼容：符合 PCI 标准，支持 VMEbus 与 PCI 系统集成状态指示：集成运行、通信及故障状态指示灯

环境参数

工作温度：-20℃至 70℃（非冷凝环境）存储温度：-40℃至 85℃相对湿度：5% 至 95%（无冷凝）电磁兼容：符合工业电磁干扰防护标准，适配复杂工业电磁环境防护等级：IP20（模块本体，需配合系统机箱实现整体防护）

机械参数

外形尺寸：21mm×188mm×262mm外壳材质：阻燃工程塑料（UL94 V-0 级），具备 RFI 屏蔽功能重量：约 0.3kg安装方式：PMC 标准插槽式安装，适配 SBC、VMEbus 及 PCI 系统背板接线方式：支持屏蔽串行线缆接入，适配工业端子式接线规格

产品性能

串行扩展能力强劲，8 个独立通道可同时连接传感器、执行器等多类串行设备，64 字节 FIFO 缓存避免数据丢失，满足多设备并行通信需求。

通信配置灵活，波特率覆盖 100bps 至 921.6kbps 全范围，支持根据设备需求精准配置，兼容多种工业串行协议，无需额外转换模块即可对接不同厂商设备。

系统集成高效，直接适配 VMEbus、PCI 及单板计算机系统，可利用现有 PMC 扩展插槽实现功能升级，无需重构系统硬件架构。

数据传输可靠，硬件级 UART 芯片搭配 FIFO 缓存技术，确保串行数据传输无错漏，24V DC 稳定供电设计进一步降低通信中断风险。

环境适应性优异，-20℃至 70℃宽温范围覆盖高低温工业场景，抗电磁干扰与屏蔽设计保障在大功率设备密集环境中稳定运行。
