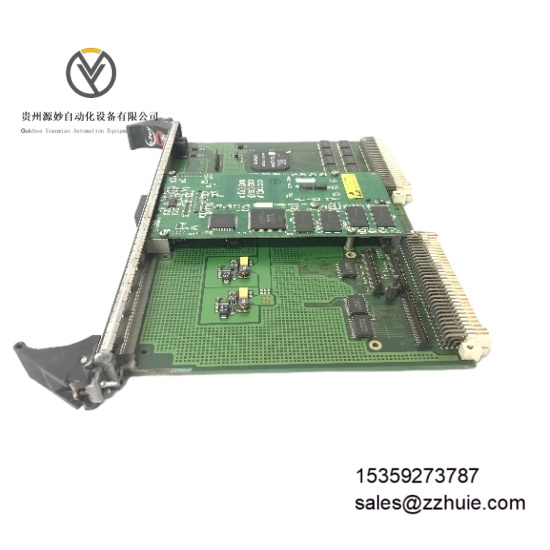

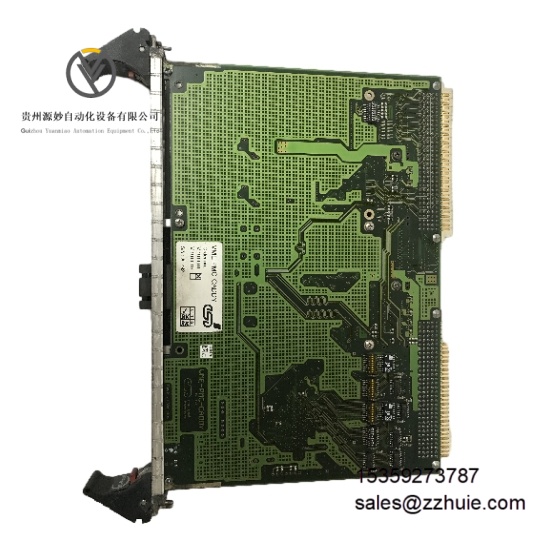

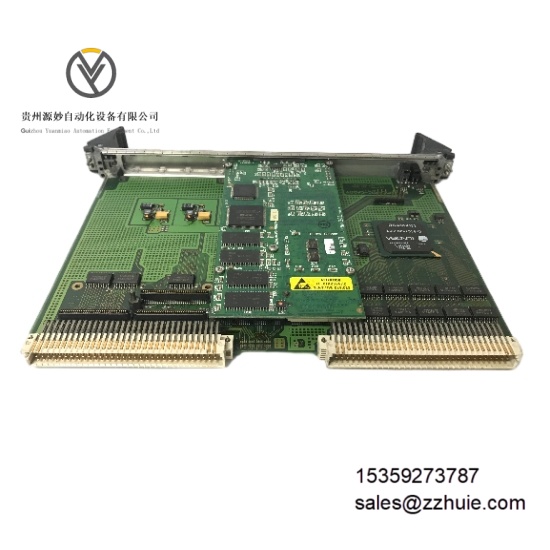

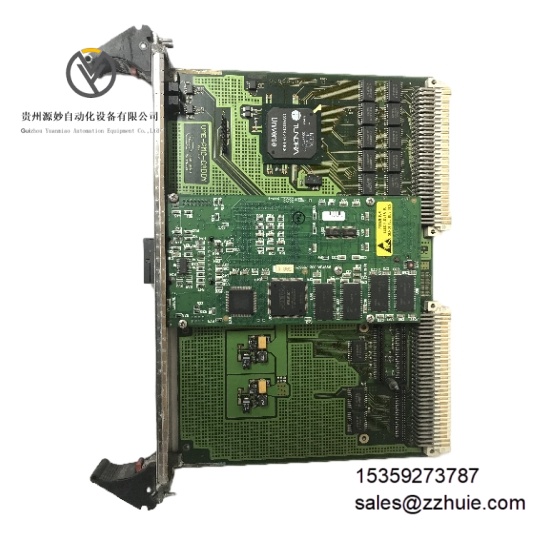

GE VME-PMC-CADDY   VME 总线承载板

产品说明

GE VME-PMC-CADDY 是通用电气（GE）推出的工业级 VME 总线承载板，专为 PMC（PCI Mezzanine Card）模块的系统集成设计，隶属于 GE Fanuc VME 系列硬件产品。该产品作为 VMEbus 与 PMC 模块的连接枢纽，可容纳两个单宽 PMC 模块或一个双宽 PMC 模块，通过 UNIVERSE II CA91C142 桥接芯片实现 VME 与 PCI 总线间的信号转换与数据交互。所有 PMC 模块的 I/O 信号均路由至 VMEbus 接头 P2，支持主 / 从功能切换与 4 级仲裁机制，符合 VME64 及 IEEE P1386 规范。其采用低功耗紧凑型结构，配备状态指示与故障反馈功能，适配工业现场严苛电磁环境与宽温工况，为控制系统的功能扩展提供硬件支撑。

具体参数

电气参数

总线桥接：集成 UNIVERSE II CA91C142 VME-PCI 桥接芯片，支持 33MHz 时钟速率总线标准：符合 VME64 规范，支持 A32 地址空间与 32 位数据宽度仲裁等级：内置 4 级 VMEbus 仲裁器，支持主设备与从设备模式切换中断支持：VMEbus 中断请求可分配至 7 条中断请求线中的任意一条信号路由：PMC 模块 I/O 信号通过 VMEbus P2 接头传输，支持两种 P2 引脚分配方案接口标准：PMC 插槽符合 IEEE P1386 / 草案 2.0 规范，VME 接口符合 IEEE 1014 Rev.D 标准状态指示：红色 LED 指示 VMEbus 中断请求，黄色 LED 指示 VMEbus 访问状态供电方式：从 VME 背板取电，支持 3.3V 与 5V 电压输出至 PMC 模块

环境参数

工作温度：-40℃至 + 85℃（非冷凝环境）存储温度：-55℃至 + 125℃相对湿度：5% 至 95%（无冷凝）电磁兼容：符合工业电磁干扰防护标准，适配复杂工业电磁环境防护等级：IP20（模块本体，需配合 VME 机箱实现整体防尘防护）

机械参数

外形尺寸：符合 6U VME 板卡标准尺寸，适配标准 VMEbus 机箱单插槽外壳材质：阻燃工程塑料（UL94 V-0 级），具备 RFI 屏蔽功能重量：约 0.5kg安装方式：VMEbus 标准插槽式安装，通过两个 160 针 VG 连接器与背板连接扩展接口：两个单宽 PMC 插槽，兼容一个双宽 PMC 模块安装前面板配置：含 PMC 模块前面板敲除器与状态指示灯窗口

产品性能

扩展兼容性强，支持所有商用 PMC 模块接入，可灵活配置数据采集、通信扩展、运动控制等功能模块，无需额外适配组件即可完成系统功能升级。

数据传输高效，33MHz 总线时钟速率配合 VME-PCI 桥接技术，实现 VME 与 PCI 总线间无瓶颈数据交互，满足工业控制指令与监测数据的高速传输需求。

系统集成便捷，直接适配 GE Fanuc VME 系列工控机与 DCS 系统，支持 VMEbus 主 / 从模式切换，可通过厂商提供的专用驱动程序快速完成应用部署。

运行可靠性突出，低功耗设计降低散热需求，适配无强制风冷环境；完善的 LED 状态指示可实时反馈中断与总线访问状态，便于快速定位异常。

环境适应性优异，-40℃至 + 85℃宽温范围覆盖高低温工业场景，抗电磁干扰设计确保在大功率设备密集环境中稳定运行，无信号失真或通信中断。
