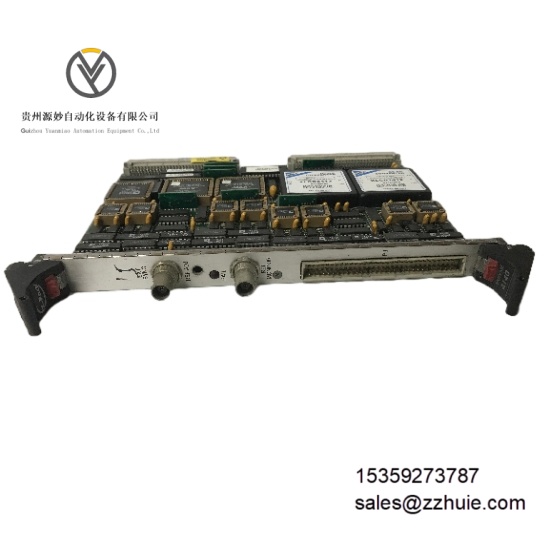

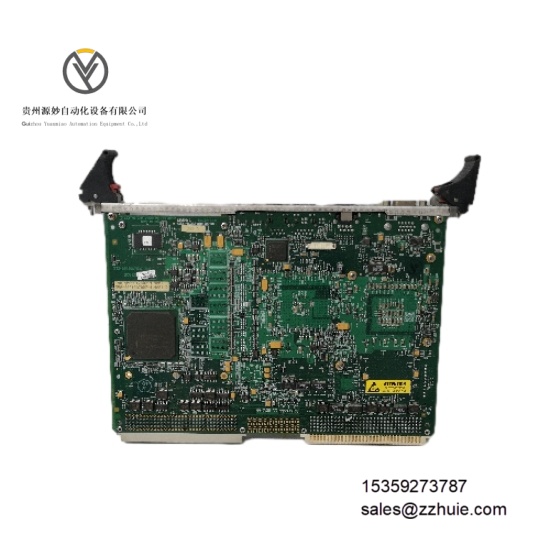

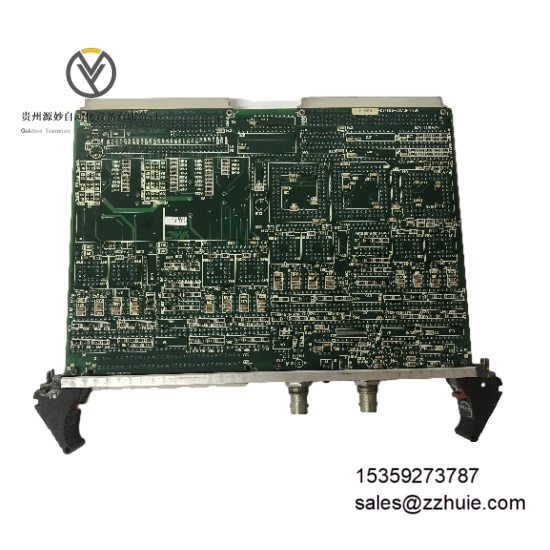

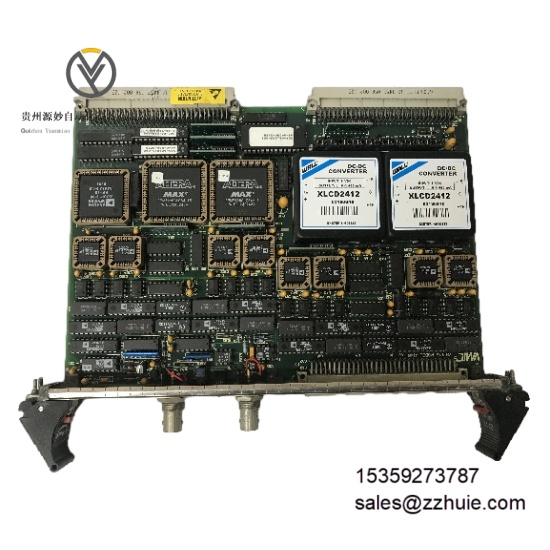

GE VMIVME-4140模拟输出板

产品说明

GE VMIVME-4140 是通用电气（GE）旗下 VMIC 系列推出的工业级 32 通道 12 位模拟输出板，隶属于 VMEbus 模拟输出产品序列，后由 Abaco Systems 延续生产与技术支持。该模块作为 VME 总线从设备，专为工业控制系统的高精度模拟信号生成设计，每通道配备独立 D/A 转换器，支持电压与电流信号输出，可直接驱动执行器、阀门等终端设备。其集成双缓冲输出、软件可编程量程及全面板载诊断功能，通过 VME 总线实现与主控系统的高速数据交互，模拟输出可与现场接线断开以支持离线测试。采用工业级加固设计，适配宽温与强电磁干扰环境，为过程控制、运动调节等场景提供稳定的模拟量控制信号解决方案。

具体参数

电气参数

输出通道：32 个独立模拟输出通道，每通道配备专用 12 位 D/A 转换器分辨率：12 位数字化分辨率，非线性误差 ±0.1%输出量程：单极支持 0 至 + 5V、0 至 + 10V、0 至 + 2.5V；双极支持 ±2.5V、±5V、±10V，通过软件可编程配置输出电流：每个通道最大输出电流 10mA，支持输出与吸收电流模式输出阻抗：0.8Ω更新方式：支持随机更新模式，可通过软件或外部同步信号触发更新，采用双缓冲输出设计总线接口：VME 从接口，基本地址通过跳线设置（A31 至 A7 跳线），占用 128 个连续字节地址空间校准功能：支持系统复位或软件命令启动自动校准，偏移与增益系数表存储于 RAM自检功能：系统复位后自动运行自检，自检寄存器反馈结果及故障通道信息电源要求：支持 + 5V DC 与 + 12V DC 双电源输入功耗：典型功耗根据输出负载动态调整，符合工业低功耗标准状态指示：前面板配备运行、故障及通道就绪状态 LED 指示灯

环境参数

工作温度：-40℃至 + 85℃（非冷凝环境）存储温度：-55℃至 + 85℃相对湿度：5% 至 95%（无冷凝），55℃环境下可稳定运行电磁兼容：符合工业电磁干扰防护标准，适配复杂工业电磁环境防护等级：IP65，具备防尘防水能力，可适应严苛现场环境

机械参数

外形尺寸：符合 6U VMEbus 标准尺寸，具体为 160mm×233mm外壳材质：阻燃工程塑料（UL94 V-0 级），具备 RFI 屏蔽功能重量：约 0.7kg安装方式：VMEbus 标准插槽式安装，适配 6U VME 标准机箱接线方式：前面板配备模拟输出连接器与基准电压接入端口，支持屏蔽线缆连接隔离设计：输出通道具备电气隔离特性，避免外部信号干扰

产品性能

输出精度优异，12 位分辨率配合 ±0.1% 非线性误差，确保模拟信号生成精度符合工业精密控制需求，每通道独立 D/A 转换器消除通道间串扰影响。

配置灵活性强，多量程通过软件直接编程切换，无需硬件调整，双缓冲输出支持信号更新与输出保持并行操作，适配动态调节场景的实时信号切换需求。

运行可靠性突出，自动校准功能保障长期运行精度稳定性，全面板载诊断与自检系统可快速定位故障通道，离线测试模式降低系统维护停机时间。

系统集成高效，标准 VME 总线接口可无缝适配 GE Fanuc VME 系列工控机与 DCS 系统，地址跳线设置简单，支持与各类主控模块快速通信。

环境适应性优异，-40℃至 + 85℃宽温范围覆盖高低温工业场景，IP65 防护等级与抗电磁干扰设计确保在粉尘、潮湿及大功率设备密集环境中稳定运行。
