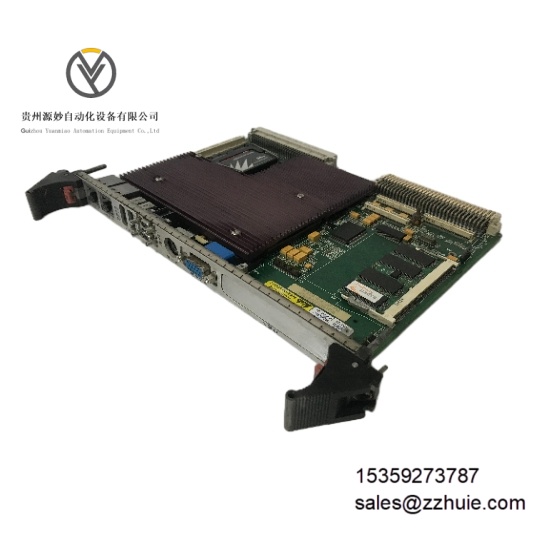

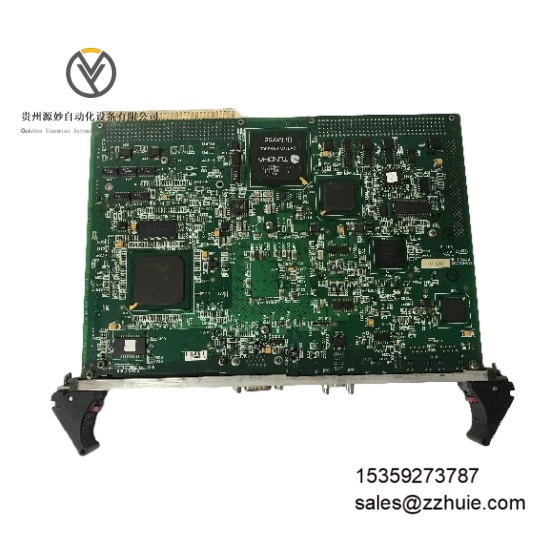

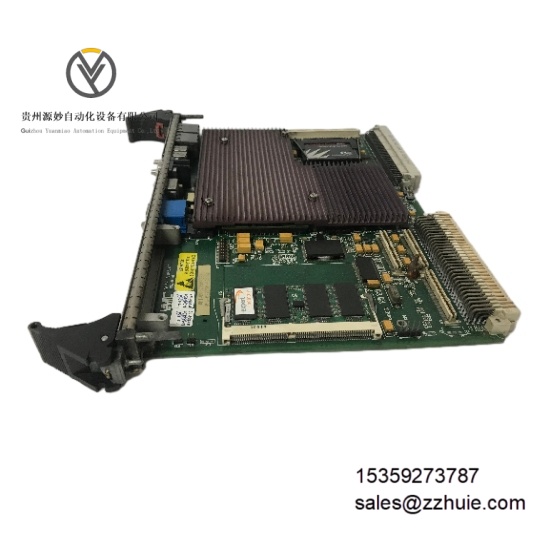

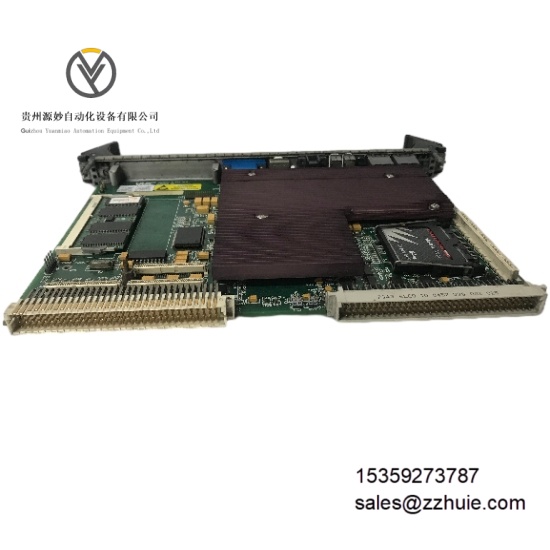

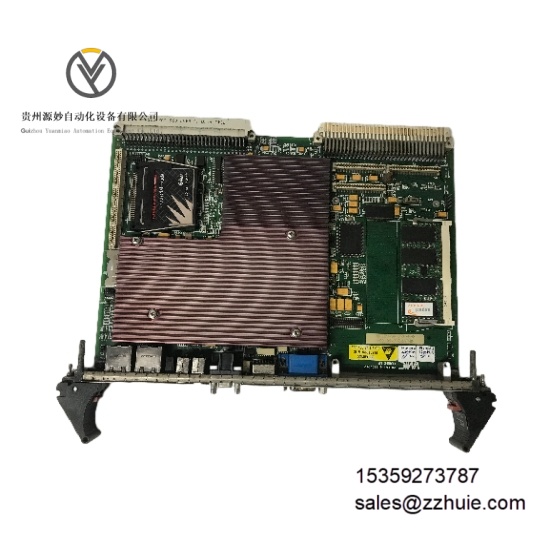

GE VMIVME-7750 VMIVME-7750-834 350-027750-834 A  总线单板计算机

产品说明

GE VMIVME-7750 系列（含 VMIVME-7750-834 350-027750-834 A）是通用电气（GE）旗下 VMIC 系列推出的工业级 6U VME 总线单板计算机（SBC），后由 Abaco Systems 延续生产与技术支持，为 VME 架构控制系统提供高性能主控单元。该产品集成 Intel Core 2 Duo 处理器与 Intel 945GME 芯片组，将运算核心、内存、多类型通信接口及扩展插槽整合于单一板卡，支持 2 个 PCI-X PMC 扩展插槽与 1 个 XMC 扩展接口，兼容 VME64x 总线规范。其采用工业级加固设计，具备宽温运行、抗电磁干扰及无风扇散热能力，支持 VxWorks、Linux、Windows Embedded 等实时 / 嵌入式操作系统，可直接作为 VME 系统的主控制器，为工业自动化、测试测量等场景提供高可靠运算与控制解决方案。

具体参数

电气参数

处理器：Intel Core 2 Duo T7700 处理器，主频 2.4GHz芯片组：Intel 945GME Express 芯片组，集成 Intel GMA 950 图形控制器内存配置：最大支持 4GB DDR2-667 SDRAM（2 条 200 针 SODIMM 插槽），支持 ECC 校验存储接口：1 个 SATA II 接口（支持 2.5 英寸硬盘 / SSD），1 个 CF 卡插槽（Type II）通信接口：2 个 10/100/1000Base-TX 千兆以太网端口（RJ45），2 个 RS-232 串行端口，4 个 USB 2.0 端口，1 个 LPT 并行端口扩展接口：2 个 PCI-X PMC 插槽（符合 IEEE 1386.1），1 个 XMC 扩展接口（可选），支持 VME64x 总线（32/64 位数据，33/66MHz 时钟）供电要求：+5V DC（3.5A 典型值）、+12V DC（1.0A 典型值）、-12V DC（0.1A 典型值）功耗：典型功耗 35W（无扩展模块时），最大功耗 50W（满配扩展时）状态监测：集成电压、温度监测模块，支持硬件复位与 watchdog 定时器功能

环境参数

工作温度：-40℃至 + 85℃（非冷凝环境，无风扇散热）存储温度：-55℃至 + 125℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）电磁兼容：符合 IEC 61326-1 标准，抗共模干扰≥120dB，抗差模干扰≥60dB防护等级：IP20（模块本体，需配合 VME 机箱实现整体防尘防护）抗振动性能：10-500Hz 频率范围，1.5g 加速度（正弦波），每轴持续测试 30 分钟抗冲击性能：50g 加速度（11ms 持续时间，符合 IEC 60068-2-27 标准）

机械参数

外形尺寸：符合 6U VMEbus 标准尺寸（160mm×233mm×30mm）外壳材质：阻燃工程塑料（UL94 V-0 级），表面防静电喷涂，具备 RFI 屏蔽功能重量：约 1.2kg（不含扩展模块）安装方式：VMEbus 标准插槽式安装，适配 6U VME 标准机箱（占用 1 个 VME 插槽）散热方式：无风扇被动散热，依赖机箱风道或散热片（可选配导热垫）前面板配置：含电源开关、状态 LED 指示灯（电源、运行、硬盘、以太网）、CF 卡插槽及 USB 端口

产品性能

运算处理能力强劲，2.4GHz Core 2 Duo 处理器搭配 4GB ECC 内存，可高效运行多任务实时操作系统与复杂控制算法，支持 1000 路以上 I/O 数据的并行处理，满足工业控制对运算时效性的需求。

扩展灵活性突出，2 个 PCI-X PMC 与 1 个 XMC 扩展接口可灵活接入数据采集、通信扩展、运动控制等功能模块，无需重构系统即可扩展 VME 系统功能，适配多样化应用场景。

通信交互高效，双千兆以太网端口支持链路聚合与冗余通信，数据传输延迟≤1ms（局域网内）；多类型串行与 USB 接口可直接对接 HMI、传感器等终端设备，实现 VME 系统与外部设备的无缝互联。

运行可靠性优异，-40℃至 + 85℃宽温无风扇设计适配恶劣工业环境，ECC 内存与 watchdog 定时器降低数据错误与系统死机风险，硬件级状态监测可实时预警电压、温度异常，保障连续运行。

系统兼容性全面，支持 VxWorks 6.9、Linux 2.6、Windows Embedded Standard 7 等主流操作系统，提供完整的驱动开发包（DDP），可快速适配 GE Fanuc VME 系列 I/O 模块与第三方 VME 设备。
