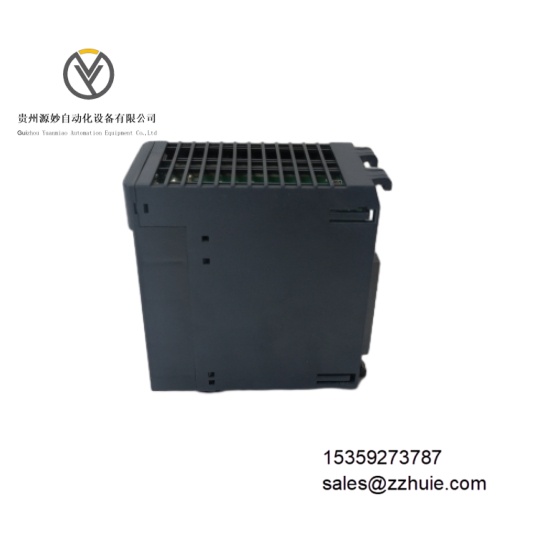

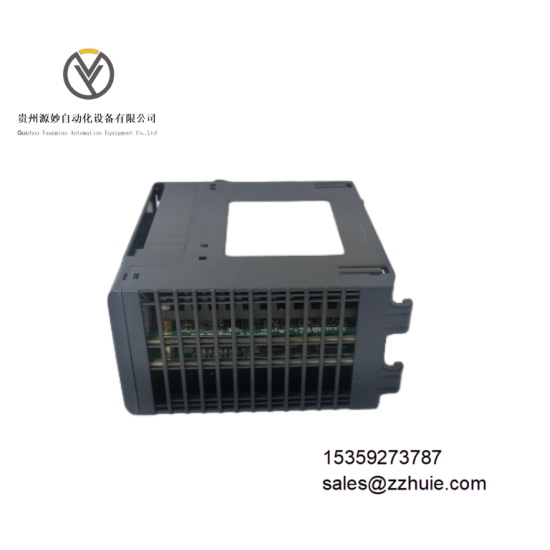

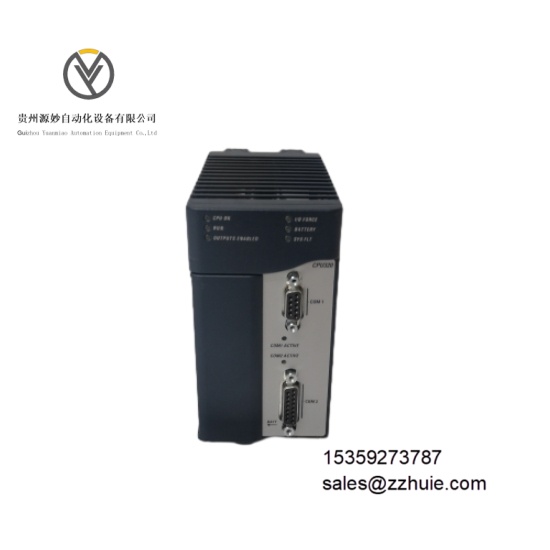

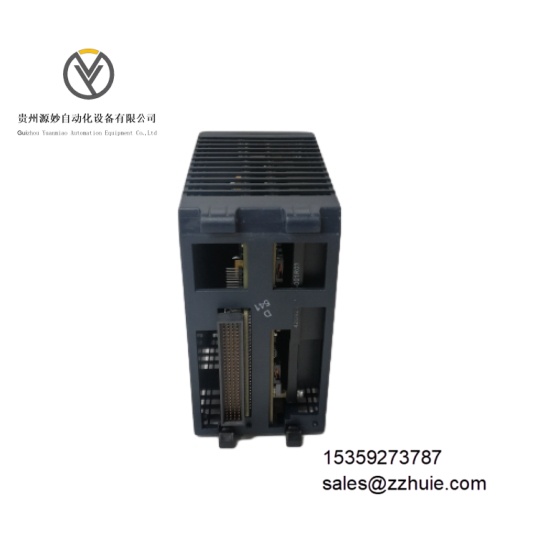

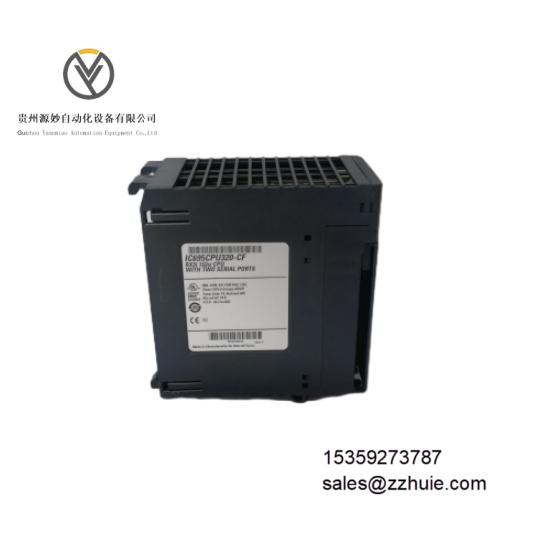

GE IC695CPU320-CF  可编程自动化控制器

产品说明

GE IC695CPU320-CF 是一款基于 PACSystems RX3i 平台的工业级可编程自动化控制器（PAC），专为复杂工业控制场景设计。其核心功能为执行控制逻辑、数据处理与多协议通信，支持热备冗余配置与 90-30 系列 I/O 模块分阶段迁移。该模块搭载 1GHz Intel Celeron M 处理器，集成双串行端口（RS-232/RS-485）与 PCI 总线接口，通过 RX3i 背板实现高速数据传输，适配工业自动化、能源管理等领域对实时性与可靠性的严苛要求。

具体参数

• 电气参数：处理器为 1GHz Intel Celeron M，集成 64MB 非易失性闪存（用户程序存储）与 64MB 电池备份 RAM（数据缓存）。支持 24V DC 供电，功耗≤15W，输入电压范围 ±15%。通信接口包括 1 个 RS-232 端口（支持 SNP 从站协议）、1 个 RS-485 端口（支持 Modbus RTU 主 / 从模式），通过 PCI 总线实现与扩展模块的高速数据交互（传输速率适配背板规格）。

• 机械参数：外形尺寸符合 3U 标准机架安装规范，重量约 500g。采用 IP20 防护等级外壳，支持垂直或水平安装于工业机柜。配备状态指示灯（电源、运行、通信、故障），便于现场诊断。

• 兼容参数：兼容 PACSystems RX3i 系列背板与智能选项模块（如运动控制、温度控制卡件），支持 90-30 系列 I/O 模块无缝迁移。可扩展至 8 个本地机架，支持 32K 离散量与 32K 模拟量 I/O 点数。

产品性能

计算能力稳定，1GHz 处理器与双内存架构可实现 0.047ms / 千步的逻辑扫描速度，支持 512 个程序块（单个程序块最大 128KB），满足复杂控制算法的实时执行需求。

通信协议丰富，RS-232/RS-485 端口支持 SNP、Modbus RTU 等工业协议，可与 HMI、SCADA 系统及第三方设备直接互联，减少中间转换设备。

冗余功能可靠，支持热备冗余配置（需搭配 IC695CRU320 冗余模块），故障切换时间≤1 次逻辑扫描周期（最短 3.133ms），确保关键系统持续运行。

兼容性突出，原生支持 90-30 系列 I/O 模块，允许现有系统分阶段升级至 RX3i 平台，降低迁移成本与停机风险。

环境适应性强，工作温度范围 - 25℃至 + 70℃，通过 MIL-STD-810G 振动测试与 EN 55022 Class A 电磁兼容认证，适用于重工业、轨道交通等恶劣环境。
