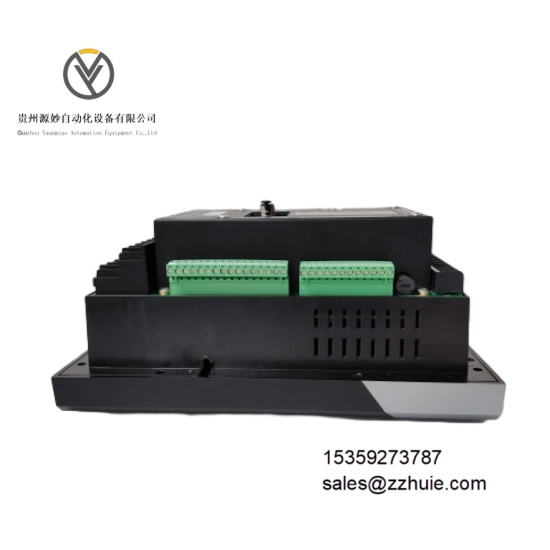

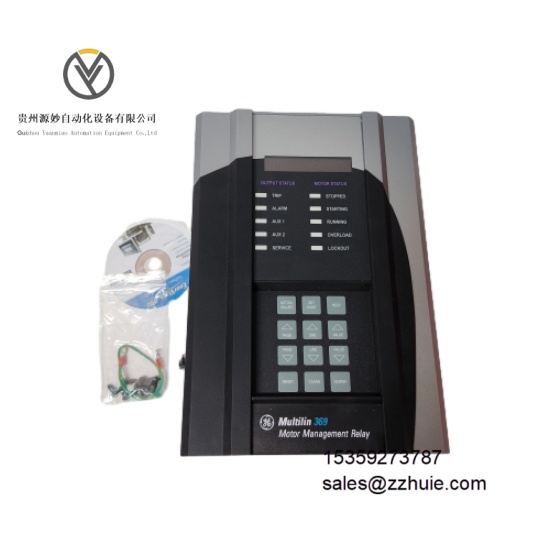

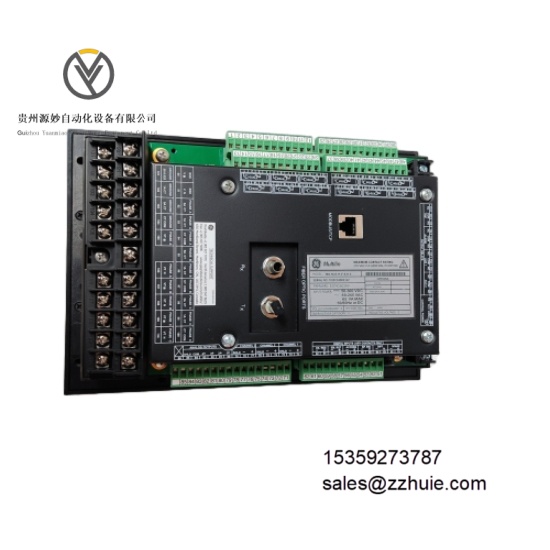

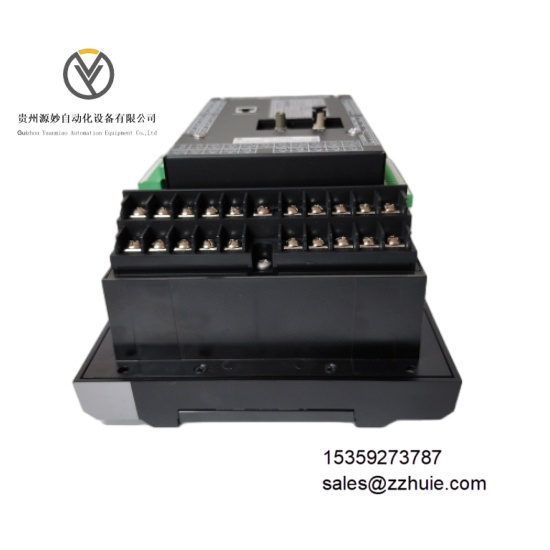

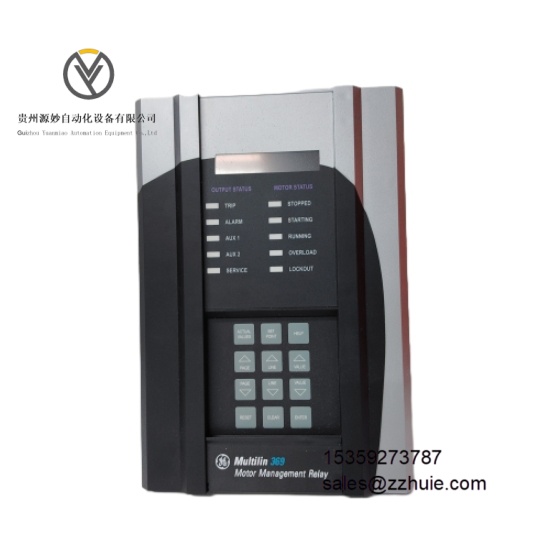

GE 369-H1-R-M-F-E-H-E 交流电机专用保护继电器

产品说明

GE 369-H1-R-M-F-E-H-E 是 GE 369 系列交流电机专用保护继电器，核心功能为 0.1-1000kW 交流电机提供过载、过流、堵转、相不平衡、欠载等全方位保护，同时集成实时状态监控与远程通信能力。该继电器通过本地按键或 GE CIMPLICITY 软件配置参数，支持与 PACSystems、SCADA 系统无缝互联，可上传电机运行数据（如电流、温度、运行时长）与故障录波信息。其通过 UL、CSA、IEC 60947-6-2 认证，适配 - 40℃至 + 70℃宽温环境，是工业电机控制回路中实现安全运行、故障预警与远程管理的核心组件。

具体参数

电气参数

电源输入：120/240V AC ±10%，50/60Hz 宽频适配，典型功耗 8VA，最大功耗 10VA电流输入：直接接入 0.1-120A AC；＞120A 需配 5A/1A 电流互感器（CT），电流测量精度 ±0.5%（额定电流范围内）保护功能：

• 过载保护：定值范围 0.4-12× 额定电流（Ie），支持反时限（IEC 60947-6-2 标准）/ 定时限曲线，动作时间 0.1-3600s

• 过流保护：定值范围 1.5-10×Ie，动作时间 0.01-10s（瞬时 / 延时可选）

• 堵转保护：定值范围 2-10×Ie，动作时间 0.01-5s，支持启动后延时投入

• 相不平衡保护：定值范围 5-50%（相电流偏差），动作时间 0.1-60s通信接口：1 个 RS-485 端口，支持 Modbus RTU 协议，传输速率 1200-115200bps 可调输出信号：2 个 SPDT 继电器输出（250V AC/30V DC，5A），1 个模拟量输出（4-20mA，对应 0-120% Ie）诊断功能：内置电源故障、CT 断线、通信异常检测，故障信息存储量≥50 条

机械参数

外形尺寸：90mm（长）×140mm（宽）×110mm（高）防护等级：面板安装部分 IP40，端子接线部分 IP20安装方式：面板嵌入式安装（适配 60mm×120mm 开孔），支持 35mm DIN 导轨辅助固定状态指示：4 个 LED 指示灯（绿色：电源正常；黄色：电机运行；红色：保护动作；蓝色：通信正常）重量：约 0.6kg

环境参数

工作温度：-40℃至 + 70℃（非冷凝环境，符合 IEC 60068-2-1/2 标准）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）电磁兼容：符合 EN 61000-6-2（工业环境抗扰度）、EN 61000-6-4（发射限值）标准抗振动性能：10-500Hz 频率范围，0.5g 加速度（正弦波），每轴持续测试 30 分钟

产品性能

保护精度高，电流测量精度 ±0.5%，保护定值误差≤±3%，可精准识别电机轻微过载、相不平衡等故障，避免因保护精度不足导致的电机损坏或误跳闸。

响应速度快，过流、堵转保护动作时间≤0.01s，能在电机发生短路、堵转等严重故障时快速切断回路，降低绕组烧毁风险，延长电机使用寿命。

通信可靠性强，RS-485 端口支持 Modbus RTU 协议，在工业强电磁环境中传输误码率≤10⁻⁶，可实现远程定值修改、运行数据采集与故障录波读取，减少现场维护工作量。

配置灵活性优，支持反时限 / 定时限两种保护曲线，适配异步电机、同步电机等不同类型负载；模拟量输出可自定义对应电流范围，满足不同监控系统数据采集需求。

环境适应性广，-40℃至 + 70℃宽温设计覆盖高寒、高温工业场景（如北方冬季车间、化工高温装置区），IP40 防护等级抵御粉尘侵入，确保长期稳定运行。
