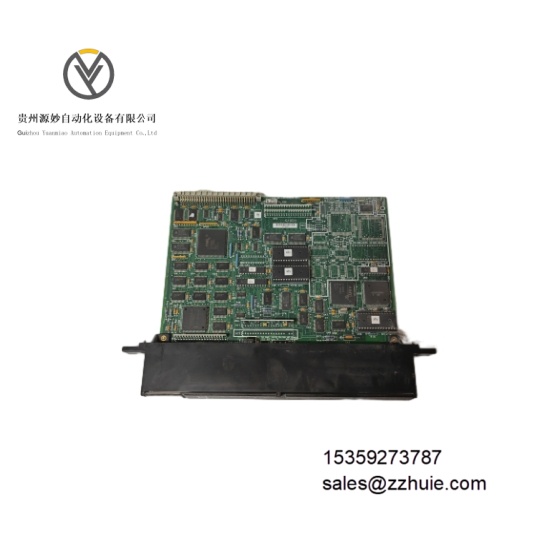

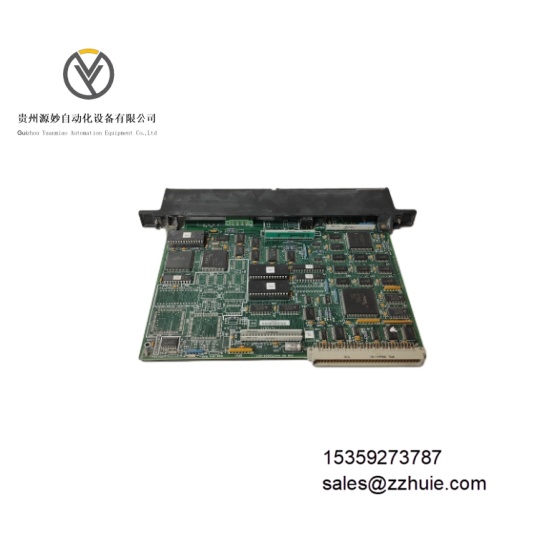

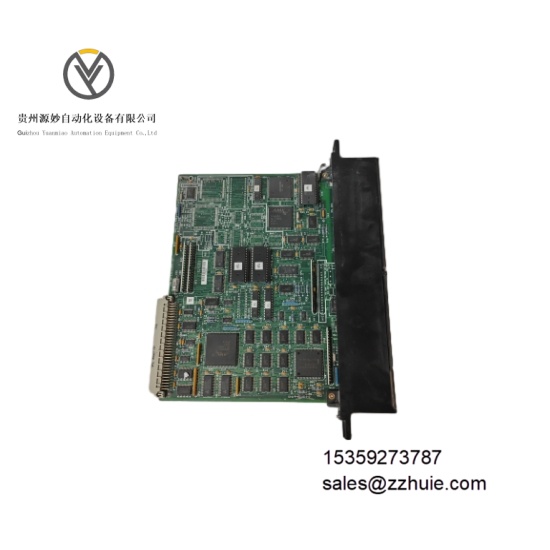

GE IC687BEM731-AB 以太网通信模块

产品说明

GE IC687BEM731-AB 是 GE Fanuc Series 90-70 系列可编程控制器（PLC）的专用以太网通信模块，核心功能为 Series 90-70 控制器提供工业以太网通信扩展，实现与 HMI、SCADA 系统、第三方以太网设备的数据交互。该模块需安装于 Series 90-70 控制器机架的 I/O 插槽，通过背板总线与 CPU 模块联动，支持 Ethernet/IP、Modbus TCP 两种主流工业以太网协议，可同时建立多个通信连接（最大 32 个并发连接）。其采用工业级硬件设计，通过 UL、CE、CSA 认证，适配 - 25℃至 + 60℃宽温环境，具备链路冗余、故障诊断功能，是工业自动化系统中实现控制器远程监控、数据上传的核心通信组件。

具体参数

电气参数

供电电压：通过机架背板取电，输入电压 + 5V DC（由 Series 90-70 机架电源提供），典型功耗 3W，最大功耗 5W通信接口：2 个 10/100Base-TX 以太网端口（RJ45 接口），支持全双工 / 半双工模式，自动协商速率协议支持：Ethernet/IP（支持从站模式，兼容 ODVA 标准）、Modbus TCP（支持主站 / 从站模式）数据传输速率：以太网端口 10Mbps/100Mbps 自适应，Modbus TCP 最大传输速率 100Mbps连接数量：最大支持 32 个并发 TCP 连接，其中 Ethernet/IP 连接最多 16 个，Modbus TCP 连接最多 16 个隔离特性：以太网端口具备 1.5kVrms 电气隔离，背板总线与通信回路独立隔离诊断功能：内置端口链路检测（链路通断、速率协商状态）、通信超时报警、协议异常诊断，故障信息通过 LED 指示灯及背板总线上传至 CPU状态指示：2 个以太网端口 LED（绿色：链路正常；黄色：数据传输），1 个系统运行 LED（绿色：正常），1 个故障 LED（红色：异常）

机械参数

外形尺寸：101.6mm（长）×165.1mm（宽）×50.8mm（高），符合 Series 90-70 模块机械规范外壳材质：阻燃工程塑料（UL94 V-0 级），表面防静电喷涂，具备 RFI 屏蔽功能重量：约 0.4kg安装方式：Series 90-70 控制器机架标准 I/O 插槽安装（适配 10 槽、16 槽等机架），需与 CPU 模块间隔至少 1 个插槽接线方式：以太网端口直接通过 CAT5e/CAT6 网线连接，无需额外端子接线

环境参数

工作温度：-25℃至 + 60℃（非冷凝环境，符合 IEC 60068-2-1/2 标准）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）防护等级：IP20（模块本体，依赖 Series 90-70 机架防护）电磁兼容：符合 EN 55022 Class A（发射限值）、EN 55024（抗扰度）标准抗振动性能：10-500Hz 频率范围，0.5g 加速度（正弦波），每轴持续测试 30 分钟

产品性能

通信兼容性强，同时支持 Ethernet/IP 与 Modbus TCP 协议，可直接对接罗克韦尔、施耐德等第三方以太网设备，无需额外协议转换模块，减少系统复杂度。

连接能力充足，最大 32 个并发 TCP 连接可满足多设备同时通信需求（如连接 10 台 HMI、16 台远程 I/O、6 台 SCADA 服务器），适配大型分布式控制系统。

链路可靠性高，以太网端口 1.5kVrms 电气隔离与 EMC 抗干扰设计，在工业强电磁环境（如变频器、电机附近）中通信误码率≤10⁻⁶，无数据丢包或链路中断。

诊断响应迅速，链路故障、通信超时等异常可在 100ms 内检测并上报，LED 指示灯直观反馈状态，故障定位时间≤2 分钟，降低维护难度。

环境适应性优，-25℃至 + 60℃宽温设计覆盖大多数工业场景（如车间控制柜、户外配电房），抗振动性能确保模块在设备运行振动环境中稳定工作。
