GE IC698CHS009A  核心机架背板

产品说明

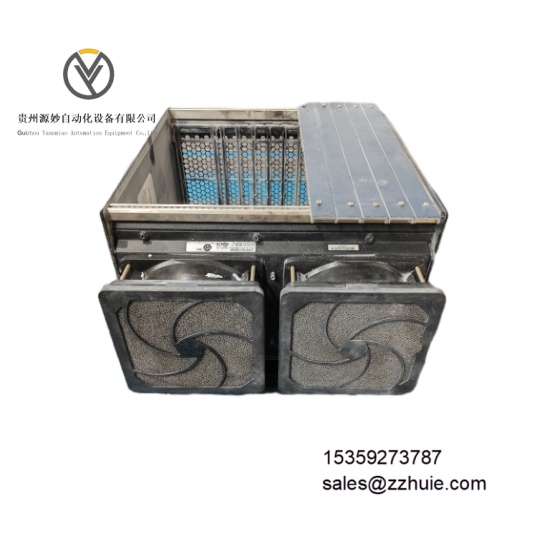

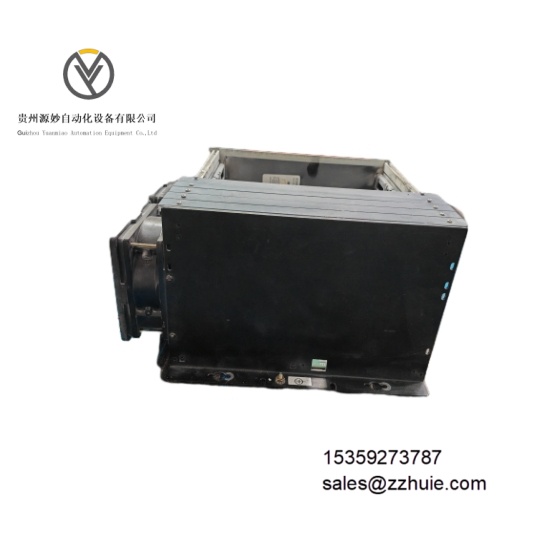

GE IC698CHS009A 是 GE PACSystems RX7i 系列可编程自动化控制器（PAC）的核心机架背板，专为工业级分布式控制系统设计，核心功能是为 RX7i 系列模块（CPU、I/O、通信、电源模块）提供物理安装接口与高速数据传输总线。该背板采用 9 槽标准设计，支持冗余电源模块接入与热插拔功能，通过 1.28Gbps 高速背板总线实现模块间实时数据交互，可直接集成于 RX7i 控制系统机架，适配大型工业控制场景对模块扩展、数据传输效率的严苛需求。其通过 UL、CE、CSA 认证，适配 - 25℃至 + 70℃宽温环境，具备模块状态监测、总线故障诊断功能，是 RX7i 系统构建高可靠性、高扩展性控制平台的核心组件。

具体参数

电气参数

背板总线：采用高速串行总线，传输速率 1.28Gbps，支持模块间并行数据交互，总线延迟≤1μs插槽数量：9 个标准 RX7i 模块插槽，其中 1 个专用 CPU 插槽（兼容 IC698CPU330/340 系列 CPU），8 个通用 I/O/ 通信模块插槽供电支持：支持双冗余电源模块接入（适配 IC698PWR100/200 系列电源），电源输入通过背板铜排分配至各模块，电压波动耐受 ±10%信号隔离：各插槽间具备 2kVrms 电气隔离，总线回路与电源回路独立隔离，抗共模干扰≥120dB诊断功能：内置插槽状态监测（模块在位检测、通信链路通断）、总线故障报警、电源电压监测，诊断信息通过背板总线上传至 CPU 模块兼容模块：支持 RX7i 全系列模块，包括 CPU 模块、数字量 / 模拟量 I/O 模块、以太网 / 串口通信模块、运动控制模块

机械参数

外形尺寸：482.6mm（长）×177.8mm（宽）×38.1mm（高），符合 19 英寸工业机柜安装规范外壳材质：冷轧钢板（厚度 1.5mm），表面防静电喷塑处理，具备 EMI 屏蔽功能重量：约 2.8kg安装方式：19 英寸标准机柜机架式安装，支持垂直 / 水平安装，需与 RX7i 系列电源模块、风扇模块配套使用连接方式：模块通过卡扣式接口与背板总线连接，电源模块通过专用铜排接口接入，无需额外接线

环境参数

工作温度：-25℃至 + 70℃（非冷凝环境，符合 IEC 60068-2-1/2 标准）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）防护等级：IP20（背板本体，依赖机柜整体防护）电磁兼容：符合 EN 61000-6-2（工业环境抗扰度）、EN 61000-6-4（发射限值）标准抗振动性能：10-500Hz 频率范围，0.5g 加速度（正弦波），每轴持续测试 30 分钟

产品性能

总线传输高效，1.28Gbps 高速串行总线可实现模块间微秒级数据交互，支持 32K 离散量 I/O 与 16K 模拟量 I/O 的实时数据处理，满足大型控制系统对数据传输延迟的严苛要求。

扩展能力灵活，9 槽设计可同时接入 1 个 CPU 模块、2 个冗余电源模块及 6 个 I/O/ 通信模块，支持通过远程 I/O 链路扩展至 1000+I/O 点数，适配从小型设备到大型工厂的控制需求。

冗余可靠性高，支持双电源模块热冗余接入，单电源故障时自动切换，切换时间≤10ms；总线具备故障自恢复功能，局部链路异常不影响整体数据传输，平均无故障时间（MTBF）≥200,000 小时。

维护便捷性优，模块支持带电热插拔，更换 I/O/ 通信模块无需关停系统；内置插槽在位检测与故障诊断，通过 CPU 模块或 HMI 可实时查看各模块状态，故障定位时间≤5 分钟。

环境适应性强，-25℃至 + 70℃宽温设计覆盖高寒、高温工业场景（如北方冬季车间、化工高温装置区），抗振动与电磁兼容设计确保在大功率设备密集环境中稳定运行。
