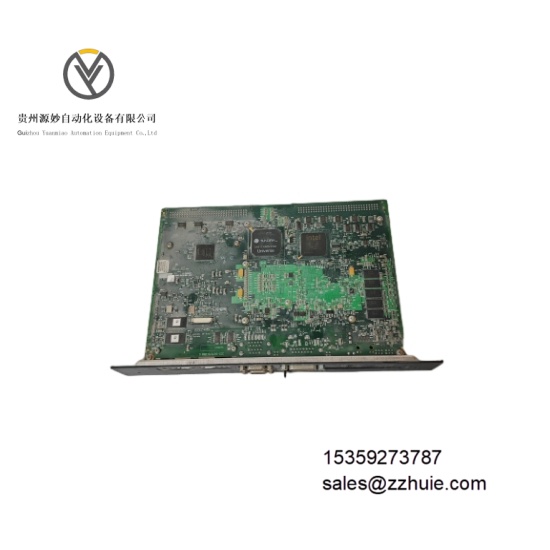

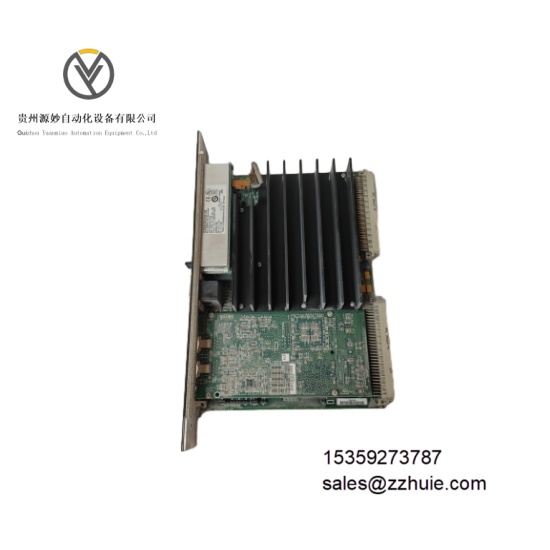

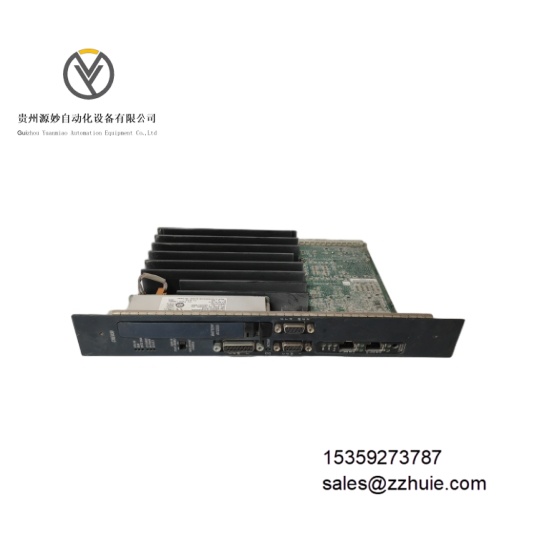

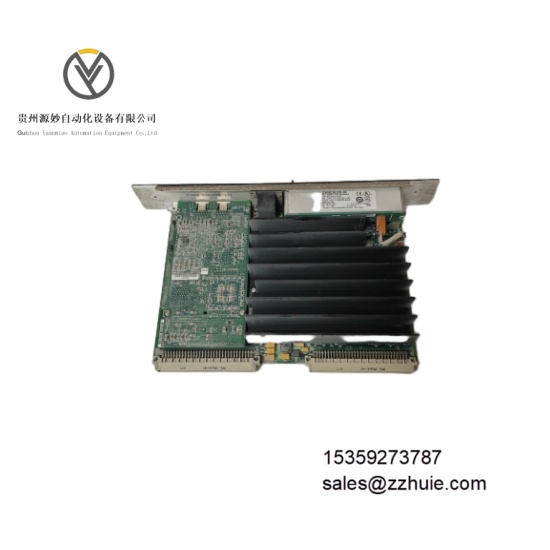

GE IC698CRE030-DE  冗余通信模块

产品说明

GE IC698CRE030-DE 是 GE PACSystems RX7i 系列可编程自动化控制器（PAC）的冗余通信模块，核心功能为 RX7i 控制系统提供高可靠性冗余以太网通信，确保主备 CPU 模块、远程 I/O 站及上位系统（HMI/SCADA）间数据传输不中断。该模块需安装于 RX7i 机架专用通信插槽，支持 Profinet IRT、EtherNet/IP 两种工业以太网协议，通过双端口链路冗余与协议冗余设计，实现故障自动切换。其通过 UL、CE、ODVA 认证，适配 - 25℃至 + 70℃宽温环境，具备链路状态监测、通信故障诊断功能，是石油化工、电力等关键工业场景中保障通信连续性的核心组件。

具体参数

电气参数

通信接口：2 个 1000Base-T 千兆以太网端口（RJ45），支持全双工模式，自动协商速率协议支持：Profinet IRT（符合 EN 50170 标准，支持 IRT 实时模式）、EtherNet/IP（符合 ODVA 标准，支持从站 / 主站模式）冗余机制：支持介质冗余（MRP）、设备冗余（PRP），故障切换时间≤50ms数据传输速率：千兆以太网端口 1000Mbps 固定速率，Profinet IRT 实时报文周期≤1ms连接数量：最大支持 64 个并发 TCP 连接，其中 Profinet IRT 连接 32 个，EtherNet/IP 连接 32 个隔离特性：以太网端口具备 2kVrms 电气隔离，背板总线与通信回路独立隔离供电方式：通过 RX7i 机架背板取电，输入电压 + 5V DC，典型功耗 8W，最大功耗 10W诊断功能：内置端口链路检测、报文丢失报警、协议异常诊断，故障信息通过 LED 及背板总线上传至 CPU

机械参数

外形尺寸：101.6mm（长）×165.1mm（宽）×50.8mm（高），符合 RX7i 模块机械规范外壳材质：阻燃工程塑料（UL94 V-0 级），表面防静电喷涂，具备 RFI 屏蔽功能重量：约 0.5kg安装方式：RX7i 机架专用通信插槽安装（需与 CPU 模块间隔 1 个插槽），支持热插拔接线方式：以太网端口通过 CAT6 网线连接，支持冗余链路双网线部署

环境参数

工作温度：-25℃至 + 70℃（非冷凝环境，符合 IEC 60068-2-1/2 标准）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）防护等级：IP20（模块本体，依赖 RX7i 机架防护）电磁兼容：符合 EN 55022 Class A（发射限值）、EN 55024（抗扰度）标准抗振动性能：10-500Hz 频率范围，0.5g 加速度（正弦波），每轴持续测试 30 分钟

产品性能

冗余可靠性高，支持 MRP/PRP 双重冗余机制，故障切换时间≤50ms，可在链路中断、端口故障时无缝切换至备用通道，通信中断时间＜1 个报文周期，保障关键控制数据不丢失。

实时性突出，Profinet IRT 模式下实时报文周期≤1ms，抖动误差＜100μs，满足高速生产线、精密运动控制等对通信实时性的严苛需求。

协议兼容性广，同时支持 Profinet IRT 与 EtherNet/IP，可直接对接西门子、罗克韦尔等第三方设备，无需协议转换模块，简化多厂商系统集成。

诊断能力全面，可实时监测链路通断、报文丢包率、协议帧错误等状态，故障定位精度至端口级，通过 HMI 可直观查看冗余切换日志，维护效率提升 60%。

环境适应性强，-25℃至 + 70℃宽温设计覆盖高寒、高温工业场景，2kVrms 电气隔离与强电磁干扰抑制能力，确保在变频器密集、高压设备附近稳定运行。
