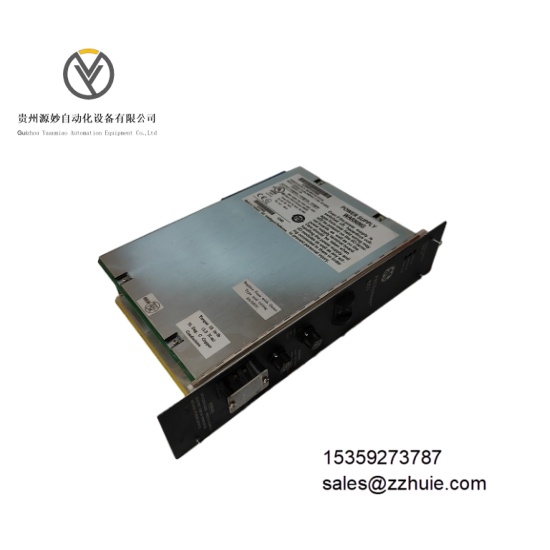

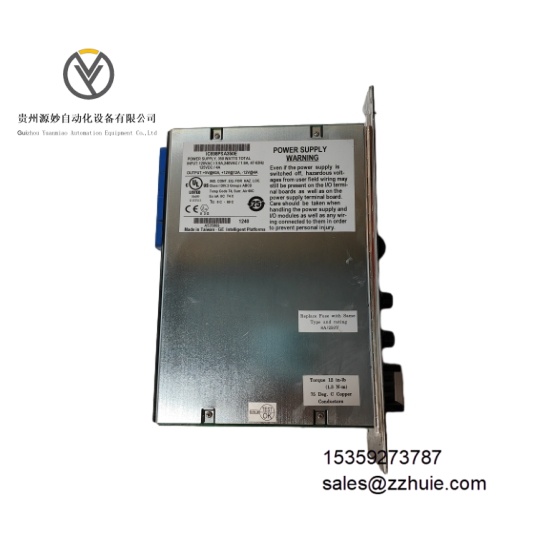

GE IC698PSA350E  冗余电源模块

产品说明

GE IC698PSA350E 是 GE PACSystems RX7i 系列可编程自动化控制器（PAC）的专用冗余电源模块，核心功能为 RX7i 控制系统提供稳定、高可靠的直流供电，支持双模块热冗余配置，确保单电源故障时系统供电不中断。该模块需安装于 RX7i 机架专用电源插槽，可将 100-240V AC 宽幅交流输入转换为 5V DC（为主控 / 通信模块供电）与 12V DC（为 I/O 模块供电）双路直流输出，集成多重电气保护与实时状态监测功能。其通过 UL、CE、CSA 认证，适配 - 25℃至 + 70℃宽温环境，具备低纹波、高效率特性，是石油化工、电力等关键工业场景中保障控制系统持续供电的核心组件。

具体参数

电气参数

输入规格：100-240V AC 宽压输入，50/60Hz 频率适配，输入电压波动耐受 ±10%输出规格：双路直流输出，5V DC/40A（为主控 / 通信模块）、12V DC/15A（为 I/O 模块），总输出功率 350W转换效率：满载状态下效率≥90%，轻载（50% 负载）效率≥88%纹波噪声：5V DC 输出纹波≤50mVpp，12V DC 输出纹波≤100mVpp保护功能：集成过压保护（5V DC 输出上限 5.5V、12V DC 输出上限 13.2V）、过流保护（5V DC 限流 45A、12V DC 限流 18A）、短路保护（瞬间切断输出，故障解除后自动恢复）、过温保护（内部温度≥85℃触发热关断）冗余支持：支持双模块热冗余并联，冗余切换时间≤10ms，支持冗余状态同步通信状态监测：实时采集输入电压、输出电流、模块温度数据，支持通过背板总线上传至 CPU 模块

机械参数

外形尺寸：101.6mm（长）×165.1mm（宽）×50.8mm（高），符合 RX7i 模块机械规范外壳材质：阻燃工程塑料（UL94 V-0 级），表面防静电喷涂，具备散热孔设计重量：约 0.7kg安装方式：RX7i 机架专用电源插槽安装（支持 1-2 个模块冗余部署），支持带电热插拔接线方式：交流输入通过螺丝端子连接（适配 1.5-4mm² 导线），直流输出通过背板铜排自动分配，无需额外接线状态指示：3 个 LED 指示灯（绿色：电源正常；黄色：冗余模式；红色：故障报警）

环境参数

工作温度：-25℃至 + 70℃（非冷凝环境，符合 IEC 60068-2-1/2 标准）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）防护等级：IP20（模块本体，依赖 RX7i 机架防护）电磁兼容：符合 EN 55022 Class B（发射限值）、EN 55024（抗扰度）标准散热方式：自然对流散热，无需强制风冷，环境温度≤50℃时可长期满载运行

产品性能

供电可靠性高，双模块热冗余配置与≤10ms 的切换时间，可在单电源模块故障、输入电压波动时无缝切换，确保控制系统无断电风险，平均无故障时间（MTBF）≥300,000 小时。

输出稳定性优，低纹波设计（5V 输出≤50mVpp）可有效抑制电压波动，避免主控模块、高精度 I/O 模块因电源噪声导致的数据采集误差或逻辑误动作。

能效表现突出，满载效率≥90%，相比传统电源模块能耗降低 15% 以上，减少工业场景的能源损耗；自然对流散热设计无需风扇，降低机械故障风险与维护成本。

保护机制全面，过压、过流、短路、过温四重防护可快速响应供电异常，避免模块及下游控制组件损坏；实时状态监测功能支持预防性维护，提前预警潜在故障。

环境适应性强，-25℃至 + 70℃宽温设计覆盖高寒、高温工业场景（如北方冬季户外机柜、化工高温装置区），抗电磁干扰能力确保在变频器、高压设备附近稳定运行。
