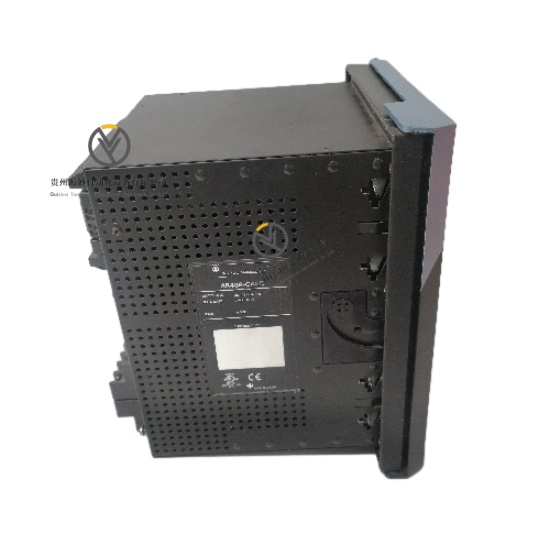

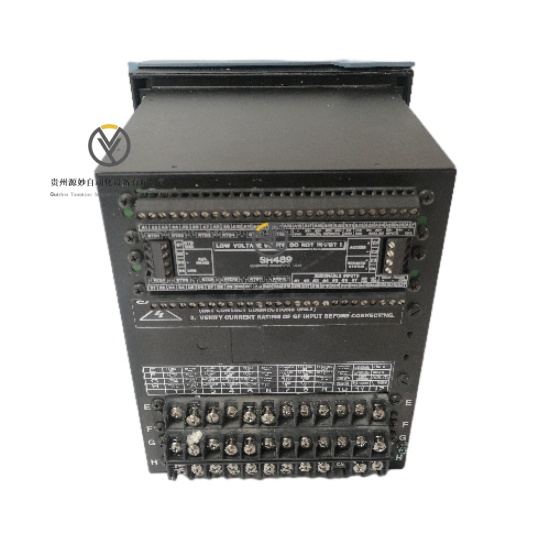

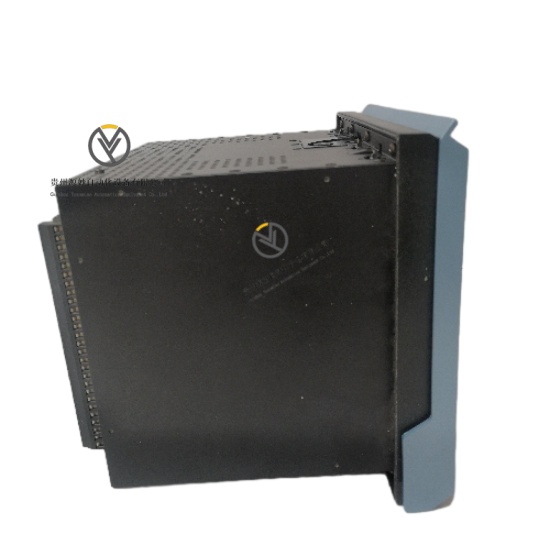

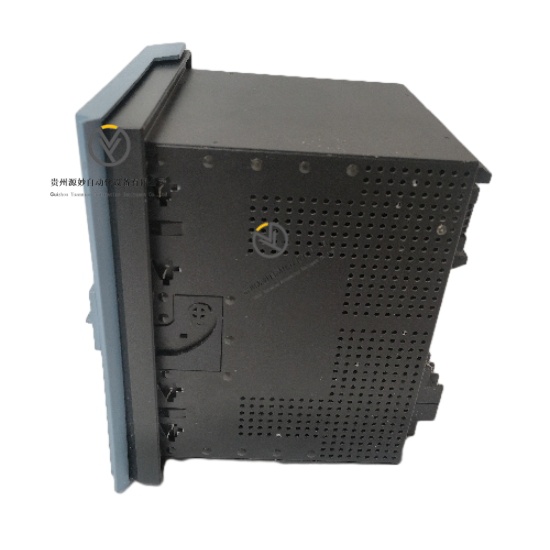

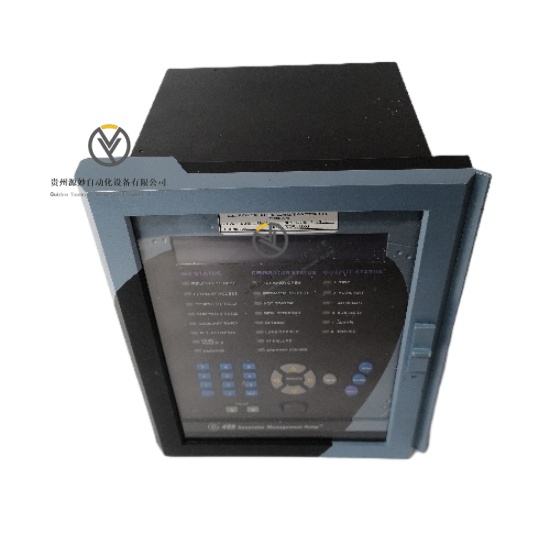

GE SR489-P5-HI-A20-E  发电机保护继电器

产品说明

GE SR489-P5-HI-A20-E 是 GE Multilin 系列高性能发电机保护继电器，专为中小型同步或感应发电机设计，提供全面的保护、监控与控制功能。设备采用抽屉式结构与模块化设计，集成定子差动保护、热保护、振动监测等核心功能，支持 12 路 RTD 输入监测定子与轴承温度、4 路模拟输入监测振动参数，配备增强型 LCD 显示屏与多协议通信接口，可无缝对接 SCADA、PLC 等工业控制系统，具备完善的故障诊断与报警机制，是发电机安全稳定运行的核心保护组件。

具体参数

电气参数

控制电源：90-300VDC、70-265VAC（48-62Hz）相电流输入：5A 相 CT 辅助模拟输入：4 路，支持 0-1mA、0-20mA、4-20mA 信号模拟输出：4-20mA数字输入：8 路，用于监测外部触点、转速表或控制开关状态数字输出：6 路输出触点，控制跳闸、报警及辅助功能RTD 输入：12 路，监测定子与轴承温度通信协议：Modbus RTU、DNP3.0、IEC 61850、以太网 10Base-T保护功能：过流保护、欠压保护、过压保护、接地故障保护、失步保护、过频保护、欠频保护、相位反转保护熔断器额定电流：2.5A（5x20mm HRC SLO-BLO）绝缘电阻：通道间、通道与电源间≥100MΩ（500V DC 测量，常温常态）耐电压强度：≥2500V AC（1 分钟无击穿，漏电流≤1mA）认证标准：符合 UL、CE、ISO 9001 认证标准

机械参数

外形尺寸：144mm×144mm×112mm重量：约 1.8kg安装方式：DIN 导轨安装、面板安装，适配标准工业控制柜外壳材质：ABS 塑料，抗电磁干扰连接方式：插拔式端子排，适配屏蔽线缆显示方式：增强型 LCD 显示屏，40 字符显示，呈现参数与故障信息防护等级：IP20，防尘防潮状态指示：电源（绿色）、运行（黄色）、故障（红色）LED 指示灯

环境参数

工作温度：-20℃至 70℃，全温度范围无性能降额运行存储温度：-40℃至 85℃，满足极端仓储与运输要求相对湿度：5% 至 95%（无冷凝），适配高湿工业场景抗振动性能：3Hz-57Hz 频率范围 3g 加速度，57Hz-500Hz 频率范围 5g 加速度（正弦波）抗冲击性能：15g 加速度（半正弦波，持续 11ms），承受安装与运输冲击电磁兼容：符合 EMC 工业标准，抗外部干扰能力强

产品性能

保护功能全面，覆盖过流、欠压等多种故障类型，全方位保障发电机安全监测维度丰富，支持温度、振动、电流等多参数同步采集，数据完整性高测量精度优异，模块化设计与先进算法确保参数检测精准，控制响应迅速通信兼容性广，多协议支持无缝对接工业自动化系统，实现集中监控操作直观便捷，LCD 显示屏清晰呈现运行状态，故障诊断信息详实，降低运维成本扩展灵活，支持远程配置与维护，可根据应用需求自定义输入输出功能运行稳定性高，工业级组件与严格质量控制，平均无故障时间（MTBF）表现优异
