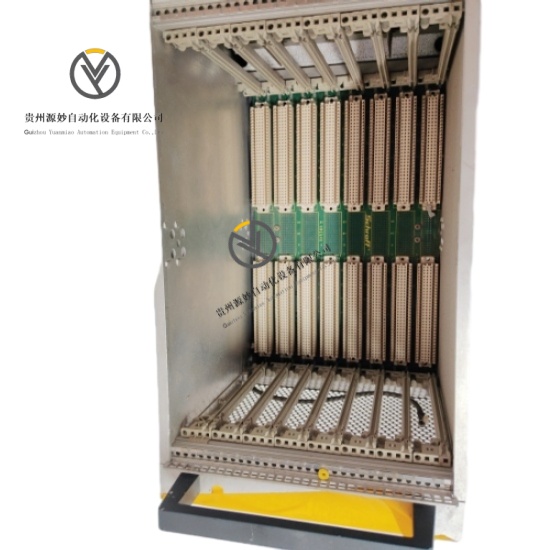

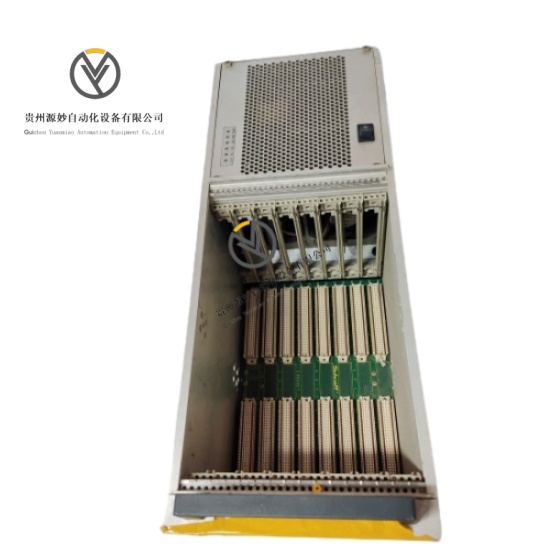

GE 20836416 控制框架连接重组模块

产品说明

GE 20836416 是专为分布式控制系统（DCS）与 PLC 系统设计的高性能控制框架连接重组模块，核心承担控制模块间信号中转、冗余切换及框架互联功能。产品通过标准背板总线接口实现 CPU 模块、I/O 模块、通信模块的高效互联，支持多扩展插槽信号路由与独立信号隔离，适配 GE 系列工业自动化控制系统冗余架构需求。工业级设计确保复杂电磁环境中稳定传输控制信号与诊断信息，主链路故障时快速切换至备用通道，是大型流程工业控制系统连续运行的关键核心备件。

具体参数

电气参数

工作电压：24VDC ±15%信号传输速率：≥100Mbps接口类型：标准背板总线接口、插拔式信号接口传输距离：单通道最大传输距离 1000m（屏蔽线缆）冗余切换时间：≤5ms隔离通道：8 路独立信号隔离通道隔离电压：≥2500V AC（1 分钟无击穿，漏电流≤1mA）绝缘电阻：通道间、通道与电源间≥100MΩ（500V DC 测量，常温常态）保护功能：过压保护、短路保护、信号失步保护认证标准：符合 UL、CE、IEC 61010-1 标准

机械参数

外形尺寸：180mm（长）×120mm（宽）×60mm（高），适配标准 DCS 控制框架重量：约 0.8kg安装方式：导轨式安装、面板式安装，支持在线热插拔外壳材质：阻燃工程塑料 + 金属屏蔽层，抗电磁干扰连接方式：插拔式端子排 + 标准总线接口，适配 0.75mm² 铜芯屏蔽线缆防护等级：IP20（机架安装），依赖控制系统机柜整体防护状态指示：电源（绿色）、运行（黄色）、故障（红色）、冗余状态（蓝色）LED 指示灯

环境参数

工作温度：-40℃至 70℃，全温度范围无性能降额运行存储温度：-40℃至 85℃，满足极端仓储与运输要求相对湿度：5% 至 95%（无冷凝），适配高湿工业场景抗振动性能：3Hz-57Hz 频率范围 3g 加速度，57Hz-500Hz 频率范围 5g 加速度（正弦波）抗冲击性能：15g 加速度（半正弦波，持续 11ms），承受安装与运输冲击电磁兼容：符合 EN 55014-1、EN 55014-2 标准，抗外部电磁干扰

产品性能

冗余切换响应快，≤5ms 切换速度保障系统无间断运行信号传输稳定，≥100Mbps 速率搭配 8 路隔离通道，数据传输误码率≤10⁻¹²兼容性强，标准背板总线接口适配 GE 系列 DCS 与 PLC 各类功能模块，支持多扩展插槽信号路由抗干扰能力突出，金属屏蔽层 + 工业级电路设计，适配复杂电磁环境维护便捷，热插拔设计 + 多状态 LED 指示，故障排查高效结构紧凑，适配标准控制框架与多种安装方式，节省安装空间运行可靠性高，工业级元器件选型，平均无故障时间（MTBF）≥350,000 小时
