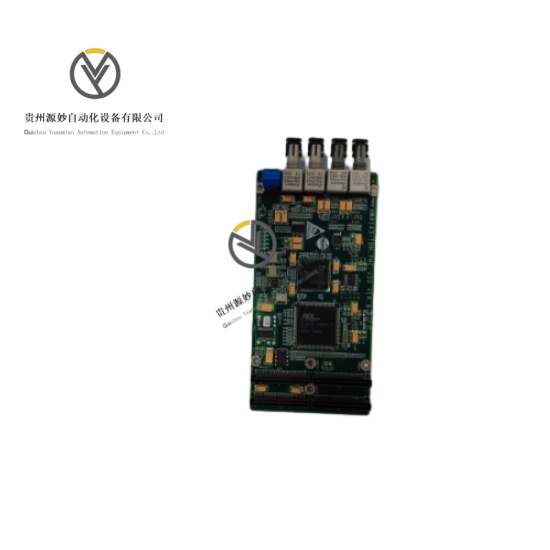

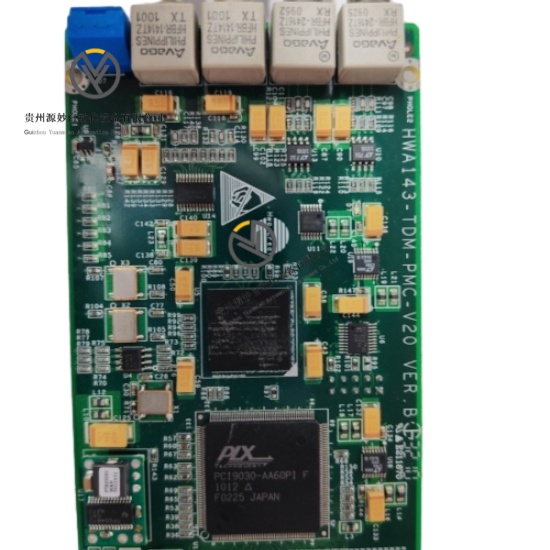

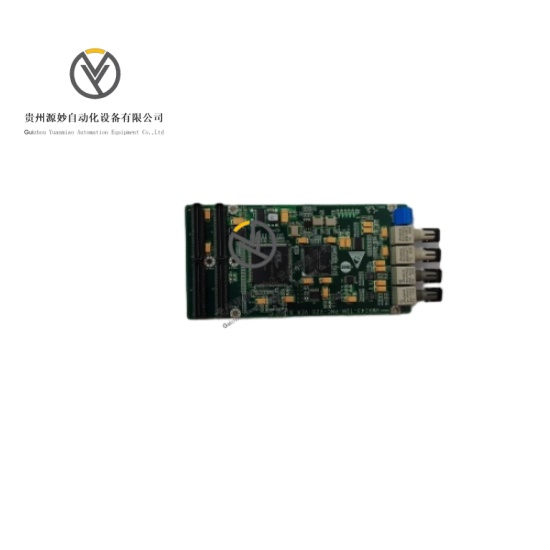

GE HWA143-TDM-PMC-V20  数据采集与控制模块

产品说明

GE HWA143-TDM-PMC-V20 是一款高性能 TDM 数据采集与控制模块，专为工业自动化系统设计，核心承担旋转设备多参数同步采集、实时诊断与故障预警功能。产品集成 TDM 时分复用技术与专用信号处理算法，支持振动、温度、转速等多维度数据同步采集，通过多种工业通信协议无缝对接 GE Mark VIe 系统及第三方 PLC、SCADA 平台。工业级坚固设计适配恶劣工况与危险区域，内置通道级故障检测与分级预警功能，是工业设备预测性维护与过程控制的核心组件。

具体参数

电气参数

工作电压：24VDC采样率：1MHz分辨率：16 位模拟输入通道：4 路振动输入通道，2 路温度采集通道，1 路转速信号输入通道模拟输出通道：8 路模拟输出通道输入信号类型：兼容 IEPE 加速度传感器、压电式振动传感器，适配 PT100/PT1000 铂电阻，支持编码器信号信号输入范围：0-20mA 直流电流，0-10VDC 直流电压同步精度：±10ns通信协议：IEC 61850、DNP3.0、Modbus TCP/IP存储容量：8GB 工业级存储芯片保护功能：过压保护、短路保护、通道隔离保护认证标准：符合 CE、UL、RoHS、ATEX Zone 2 标准

机械参数

外形尺寸：适配标准工业机架，结构紧凑重量：约 0.7kg安装方式：机架式安装外壳材质： conformal 涂层电路板，加固型端子块，抗电磁干扰连接方式：插拔式端子排、标准以太网接口防护等级：IP20状态指示：电源（绿色）、运行（黄色）、通信（蓝色）、故障（红色）LED 指示灯

环境参数

工作温度：-40℃至 85℃，全温度范围无性能降额运行存储温度：-40℃至 100℃，满足极端仓储与运输要求相对湿度：5% 至 95%（无冷凝），适配高湿工业场景抗振动性能：3Hz-57Hz 频率范围 3g 加速度，57Hz-500Hz 频率范围 5g 加速度（正弦波）抗冲击性能：15g 加速度（半正弦波，持续 11ms），承受安装与运输冲击电磁兼容：符合工业电磁兼容标准，抗外部电磁干扰

产品性能

同步采集精度高，±10ns 同步误差保障多参数时间戳一致性，数据采集误差≤±0.1%故障识别精准，内置 TDM 与 FFT 算法，可识别 12 类旋转设备故障，故障识别准确率≥95%多协议兼容，支持主流工业通信协议，无缝集成 GE 自有系统与第三方平台环境适应性强，宽温设计搭配防腐涂层，适配危险区域与恶劣工业环境诊断功能全面，具备通道级故障检测、电源监测与通信链路检查，支持三级预警扩展能力突出，本地提供 400 余个 I/O 点，远程扩展后可达 4000 余个 I/O 点运行可靠性高，工业级元器件选型，平均无故障时间（MTBF）超 200,000 小时
