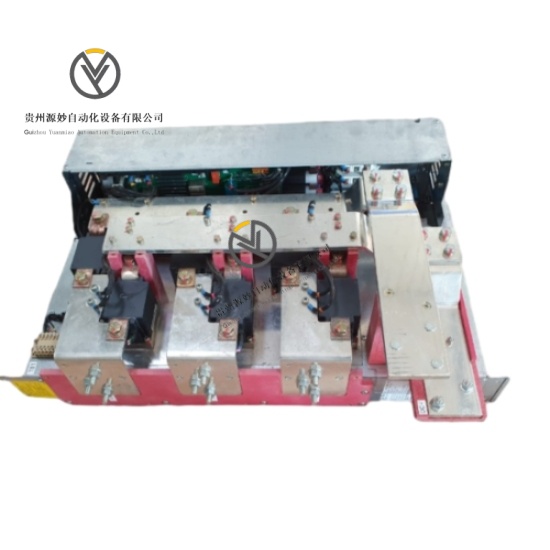

GE MVR1600-4601  风冷整流模块

产品说明

GE MVR1600-4601 是一款高性能风冷整流模块，基于晶闸管 / 二极管的整流桥设计，核心承担电能高效转换、稳定供电及高压设备电力支持功能。产品采用风冷散热技术与紧凑结构设计，具备宽输入电压范围和多重保护机制，无用户可服务组件，需专业人员维护以保障高可靠性。模块可无缝集成到电源系统与工业自动化控制架构中，是高压设备、电力电子装置稳定运行的核心电力组件。

具体参数

电气参数

额定电压 690 Vac 或 1600 Vdc（标称）额定电流 1600 Adc（标称）最大 ESR（等效串联电阻）0.4 mΩ工作效率 超过 95%过载能力 150% 过载持续 1 分钟通信协议 RS485、Modbus RTU、CAN保护功能 过压保护、过流保护、过温保护、短路保护认证标准 符合 IEC 工业电力电子设备标准

机械参数

外形尺寸 直径 100mm× 高度 300mm（紧凑圆柱形设计）重量 约 2kg安装方式 导轨式安装，适配标准工业机架外壳材质 高强度工业级合金，抗电磁干扰连接方式 插拔式端子排、标准电源接口防护等级 IP65，防尘防潮状态指示 电源（绿色）、运行（黄色）、通信（蓝色）、故障（红色）LED 指示灯散热设计 内置风冷散热系统，优化热交换效率

环境参数

工作温度 -40℃至 85℃，全温度范围无性能降额运行存储温度 -40℃至 100℃，满足极端仓储与运输要求相对湿度 5% 至 95%（无冷凝），适配高湿工业场景抗振动性能 3Hz-57Hz 频率范围 3g 加速度，57Hz-500Hz 频率范围 5g 加速度（正弦波）抗冲击性能 15g 加速度（半正弦波，持续 11ms），承受安装与运输冲击电磁兼容 符合工业电磁兼容标准，抗外部电磁干扰

产品性能

电能转换高效，效率超过 95%，大幅降低能源损失，符合节能需求散热稳定可靠，风冷技术有效控制工作温度，保障高负载下持续运行输入适应性强，宽电压范围设计，适配不同工业供电环境结构紧凑节省空间，便于集成到各类电源系统与设备控制柜中运行可靠性高，工业级元器件选型与多重保护功能，平均无故障时间表现优异过载能力突出，150% 过载持续 1 分钟，应对突发负载需求维护成本低，无用户可服务组件，减少现场维护频率与操作风险故障诊断便捷，内置状态监测与报警功能，快速定位异常问题
