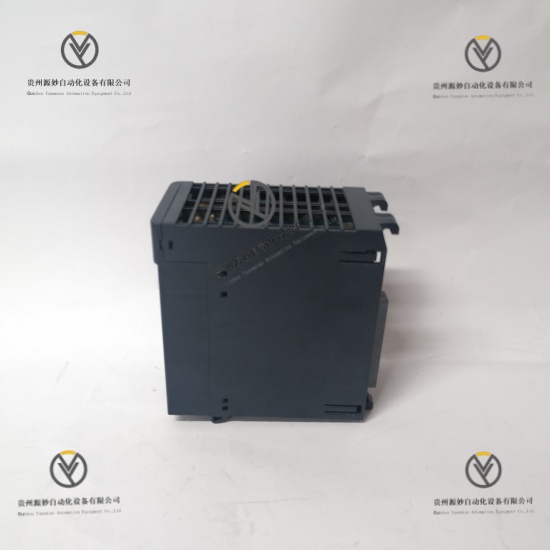

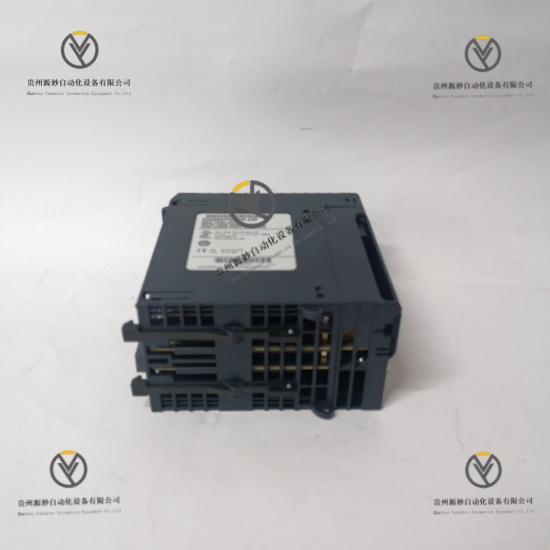

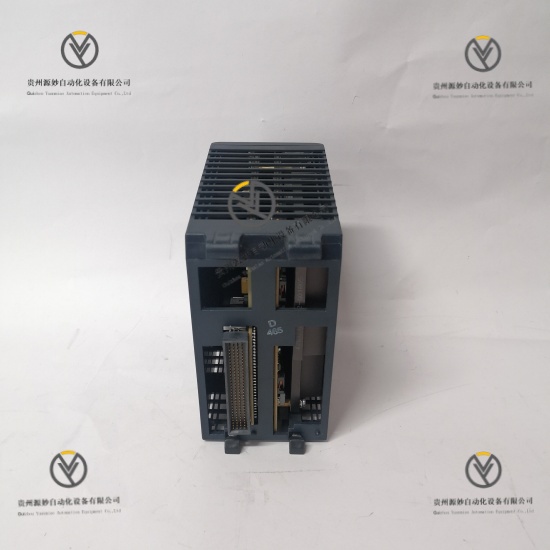

GE IC695CPU315  控制器（PAC）核心模块

产品说明

GE IC695CPU315 是一款高性能可编程自动化控制器（PAC）核心模块，隶属于 GE PACSystems RX3i 系列。核心功能是作为工业自动化系统的控制中枢，执行逻辑控制、运动控制、过程控制与数据处理任务，支持多协议通信与分布式 I/O 扩展，集成冗余设计与高可靠性硬件架构，适配从中小型到大型复杂工业控制场景，是实现生产过程自动化、智能化管控的核心组件。

具体参数

电气参数

工作电压 24VDC（±10%），支持冗余供电配置处理器 多核 32 位工业级处理器，主频 1.2GHz内存配置 8GB 非易失性闪存，2GB DDR4 RAM实时时钟 内置高精度实时时钟，支持电池备份（电池寿命≥5 年）通信协议 兼容 EtherNet/IP、Profinet、Modbus TCP、OPC UA、DNP3.0通信接口 2 个千兆以太网端口（支持网络冗余）、1 个 RS-232/RS-485 串行端口扩展能力 支持最多 64 个本地 I/O 模块，分布式 I/O 节点无数量限制（基于网络容量）编程环境 支持 GE Proficy Machine Edition 软件，兼容 IEC 61131-3 标准编程语言安全等级 符合 IEC 61508 标准，支持 SIL 2 安全应用认证标准 符合 CE、UL、cUL、ATEX、IECEX 认证标准

机械参数

外形尺寸 102mm×160mm×85mm，紧凑设计适配 RX3i 标准机架重量 约 0.9kg，轻量化便于安装部署安装方式 机架式安装，兼容 GE PACSystems RX3i 标准机箱外壳材质 工业级高强度金属外壳，具备抗电磁干扰与防尘性能连接方式 背板总线连接 + 插拔式端子，支持快速维护防护等级 IP20，适配室内工业控制柜环境状态指示 配备电源、运行、故障、通信状态 LED 指示灯，支持本地状态查看

环境参数

工作温度 0℃至 60℃，全温度范围无性能降额存储温度 -40℃至 85℃，满足极端仓储与运输要求相对湿度 5% 至 95%（无冷凝），适应高湿工业场景抗振动性能 符合 IEC 60068-2-6 标准，5Hz-500Hz 频率范围 2g 加速度抗冲击性能 符合 IEC 60068-2-27 标准，15g 加速度（持续 11ms）电磁兼容 符合 EN 55014-1、EN 61000 标准，低电磁干扰，高抗扰能力

产品性能

处理速度高效，1.2GHz 多核处理器 + 大容量内存，复杂控制程序执行周期≤1ms冗余设计可靠，支持 CPU、电源、网络三重冗余，系统可用性≥99.999%扩展能力强劲，兼容数百种 I/O 模块与第三方设备，满足复杂系统扩容需求通信兼容性广，原生支持主流工业以太网协议，无缝对接 DCS、SCADA 系统编程灵活性高，支持梯形图、功能块、结构化文本等多语言编程，适配多样控制逻辑数据处理能力强，支持海量实时数据采集、存储与分析，为智能制造提供数据支撑安全功能完善，SIL 2 合规设计，内置故障自诊断与安全联锁逻辑执行能力运维便捷性优，支持远程编程、调试与固件升级，减少现场维护工作量
