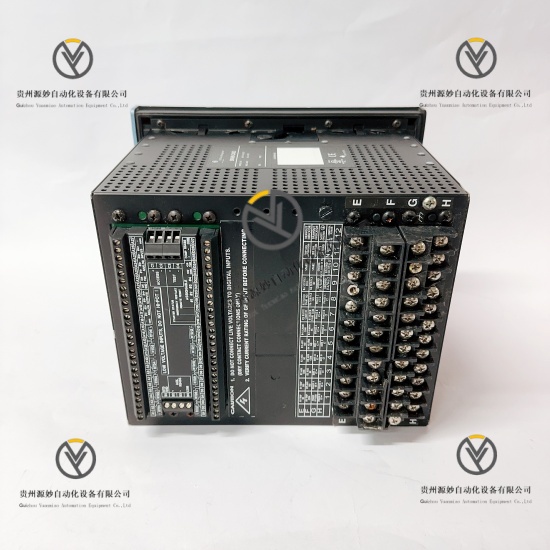

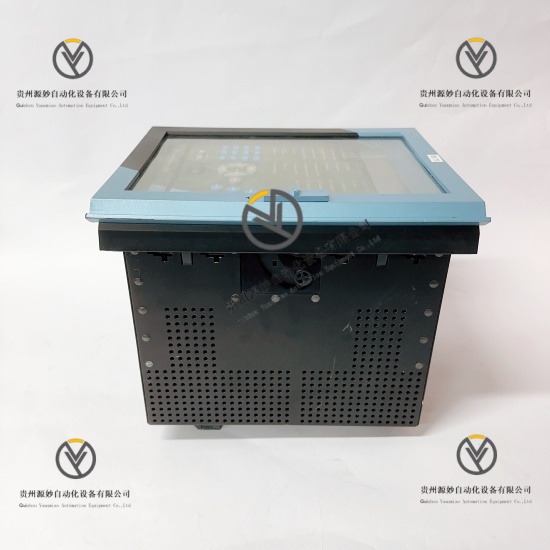

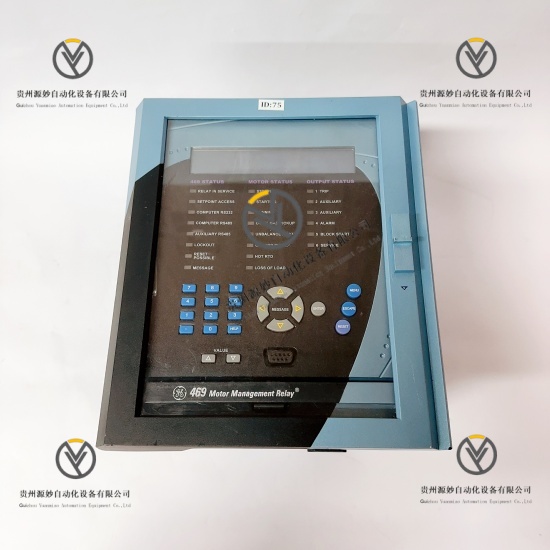

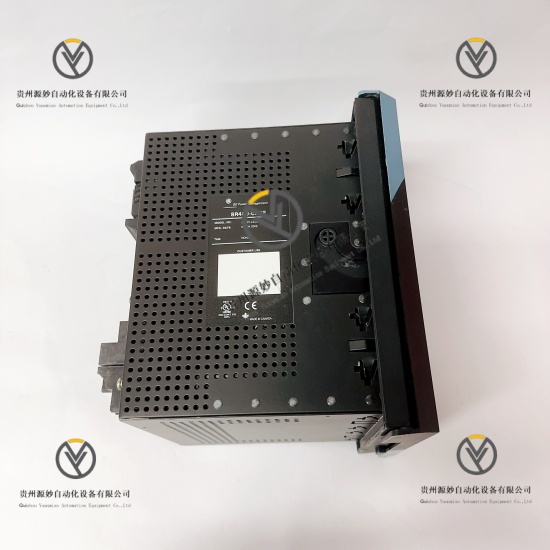

GE 469-P1-HI-A20-E  电动机保护继电器

产品说明

GE 469-P1-HI-A20-E 是一款工业级高性能电动机保护继电器，隶属于 GE Multilin 469 系列核心组件。核心功能是为中高压电动机提供全面保护、精准测量与远程控制，通过检测过载、短路、缺相、接地故障、堵转等异常工况，快速触发跳闸或报警动作，同时实时监测电机电流、电压、功率、温度等关键参数，支持多协议通信与自动化系统集成，符合 SIL 2 安全完整性等级认证，是保障电动机安全稳定运行的核心保护设备。

具体参数

电气参数

工作电压 120/240V AC（±10%）或 24V DC（±10%），宽范围稳定供电保护功能 过载、短路、缺相、接地故障、堵转、欠载、相序错误、过压、欠压保护测量范围 电流 0.1-6000A（通过 CT 变比配置），电压 120/240/480V AC测量精度 电流测量误差≤±0.2%，电压测量误差≤±0.5%，功率测量误差≤±1%跳闸时间 短路保护典型动作时间≤10ms，过载保护动作时间可灵活设定通信协议 兼容 Modbus RTU、EtherNet/IP、Profinet、OPC UA、DNP3.0通信接口 1 个千兆以太网端口、1 个 RS-485 串行端口输出触点 4 路可编程继电器输出（常闭 / 常开可配置），触点容量 250VAC/5A、30VDC/5A输入信号 支持 3 路模拟量输入（4-20mA）、8 路数字量输入安全等级 符合 IEC 61508 标准，通过 SIL 2 认证认证标准 符合 CE、UL、cUL、IEC 60947-6-2、ANSI/IEEE C37.90.1 标准

机械参数

外形尺寸 144mm×144mm×112mm，正方形面板设计适配标准控制柜重量 约 1.2kg，轻量化便于安装部署安装方式 面板式安装或 35mm 标准 DIN 导轨安装外壳材质 工业级高强度阻燃塑料外壳，具备抗电磁干扰与防尘性能连接方式 插拔式弹簧端子，适配 1.0-2.5mm² 屏蔽线缆防护等级 IP54，防尘防水适配现场安装环境状态指示 配备 LCD 彩色显示屏 + 电源、运行、保护动作、故障 LED 指示灯，状态可视化

环境参数

工作温度 -40℃至 70℃，全温度范围无性能降额存储温度 -55℃至 85℃，满足极端仓储与运输要求相对湿度 5% 至 95%（无冷凝），适应高湿工业场景抗振动性能 符合 IEC 60068-2-6 标准，5Hz-500Hz 频率范围 2g 加速度抗冲击性能 符合 IEC 60068-2-27 标准，15g 加速度（持续 11ms）电磁兼容 符合 EN 55014-1、IEC 61000 标准，低电磁干扰，高抗扰能力

产品性能

保护功能全面，覆盖电动机全生命周期故障类型，故障识别准确率 100%测量精度优异，多参数高精度测量，为电机运行状态分析提供可靠数据通信兼容性广，原生支持主流工业协议，无缝对接 DCS、SCADA 系统与 PLC配置灵活便捷，LCD 大屏支持本地参数配置，支持远程编程与固件升级响应速度快捷，毫秒级故障跳闸响应，最大限度减少电机损坏风险自诊断能力完善，实时监测继电器硬件、测量回路与通信链路状态环境适应性强，宽温运行 + IP54 防护，耐受粉尘、潮湿、电磁干扰等复杂工况运行稳定性高，工业级元器件选型，平均无故障时间（MTBF）≥1,000,000 小时
