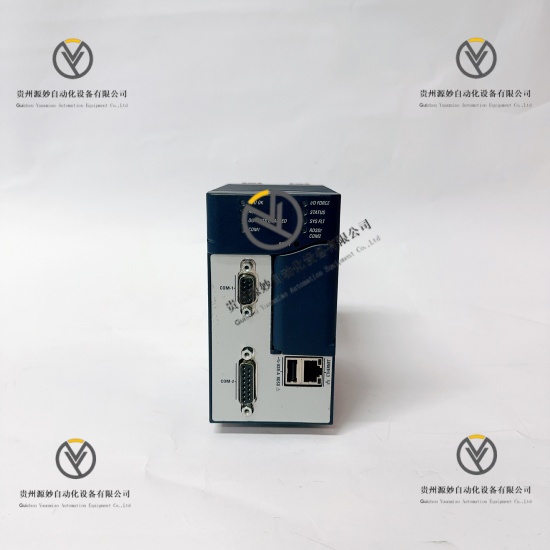

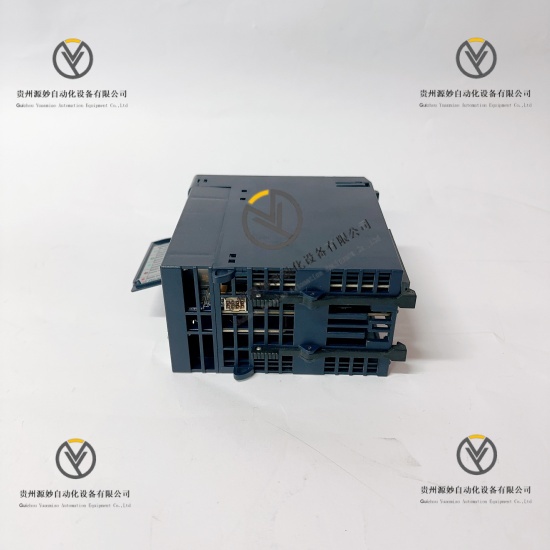

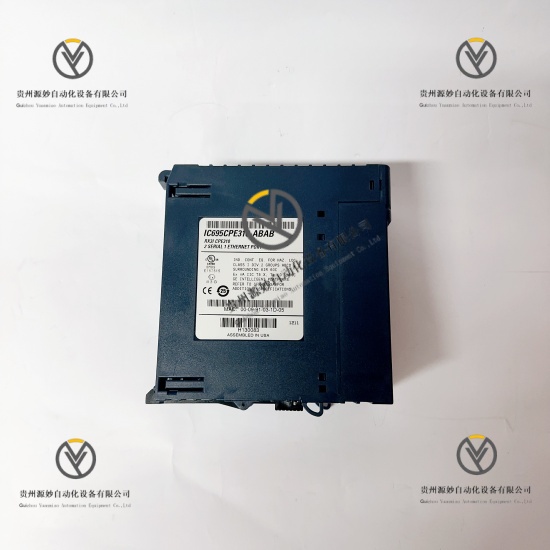

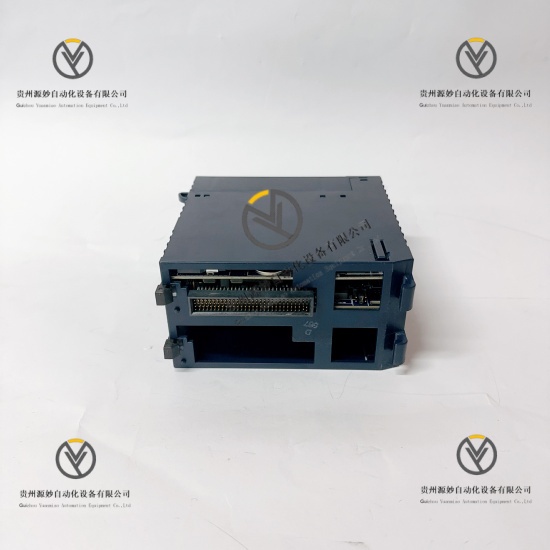

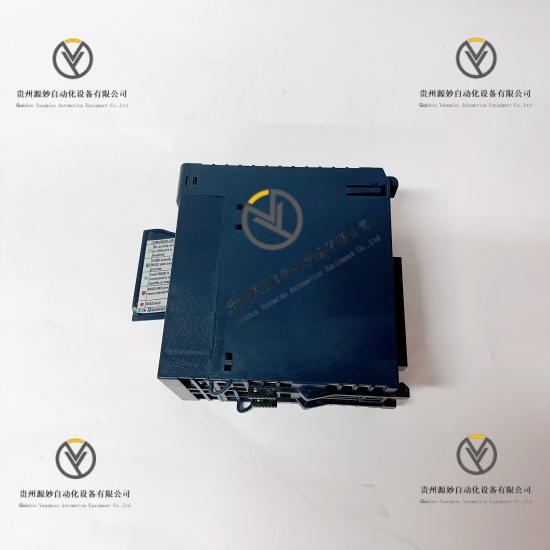

GE IC695CPE310-ABAB  控制器（PAC）核心模块

产品说明

IC695CPE310-ABAB 是 GE PACSystems RX3i 系列的高性能可编程自动化控制器（PAC）核心模块，核心功能是作为中小型工业自动化系统的控制中枢，执行逻辑控制、过程控制、运动控制与数据采集处理任务。模块支持多协议通信与分布式 I/O 扩展，集成供电冗余设计，兼容 IEC 61131-3 标准编程语言，符合工业安全与电磁兼容规范，适配离散制造、过程控制等多场景，是实现生产过程自动化管控的高可靠性核心组件。

具体参数

电气参数

工作电压 24VDC（±10%），支持双冗余供电配置处理器 32 位工业级单核处理器，主频 1.0GHz内存配置 4GB 非易失性闪存，1GB DDR4 RAM（带 ECC 校验）实时时钟 内置高精度实时时钟，支持电池备份（电池寿命≥5 年）通信协议 兼容 EtherNet/IP、Profinet、Modbus TCP、OPC UA、DNP3.0通信接口 2 个千兆以太网端口（支持网络冗余）、1 个 RS-232/RS-485 串行端口扩展能力 支持最多 32 个本地 I/O 模块，分布式 I/O 节点无数量限制（基于网络容量）编程环境 支持 GE Proficy Machine Edition 软件，兼容梯形图、功能块图、结构化文本等 IEC 61131-3 标准语言安全等级 符合 IEC 61508 标准，支持 SIL 2 安全应用功耗 典型值≤12W，低功耗设计节省能源认证标准 符合 CE、UL、cUL、ATEX、IECEX 认证标准

机械参数

外形尺寸 102mm×160mm×85mm，紧凑设计适配 RX3i 标准机架重量 约 0.8kg，轻量化便于安装部署安装方式 机架式安装，兼容 GE PACSystems RX3i 标准机箱外壳材质 工业级高强度金属外壳，具备抗电磁干扰与防尘性能连接方式 背板总线连接 + 插拔式端子，支持快速维护与更换防护等级 IP20，适配室内工业控制柜环境状态指示 配备电源（绿色）、运行（黄色）、故障（红色）、通信（蓝色）LED 指示灯，实时反馈工作状态

环境参数

工作温度 0℃至 60℃，全温度范围无性能降额存储温度 -40℃至 85℃，满足极端仓储与运输要求相对湿度 5% 至 95%（无冷凝），适应高湿工业场景抗振动性能 符合 IEC 60068-2-6 标准，5Hz-500Hz 频率范围 2g 加速度抗冲击性能 符合 IEC 60068-2-27 标准，15g 加速度（持续 11ms）电磁兼容 符合 EN 55014-1、EN 61000 标准，低电磁干扰，高抗扰能力

产品性能

处理速度高效，1.0GHz 处理器 + ECC 内存，复杂控制程序执行周期≤2ms冗余设计可靠，支持电源、网络双重冗余，系统可用性≥99.999%扩展兼容性强，兼容 RX3i 系列全系列 I/O 模块，满足中小型系统扩容需求通信覆盖全面，原生支持主流工业以太网协议，无缝对接 DCS、SCADA 系统与第三方设备编程灵活便捷，多语言编程环境适配不同控制逻辑，支持离线编程与在线调试数据处理稳定，支持海量实时数据采集、存储与分析，为生产优化提供数据支撑自诊断功能完善，实时监测模块硬件、通信链路状态，故障信息即时反馈环境适应性广，宽温运行 + 金属屏蔽外壳，耐受工业现场电磁干扰与恶劣工况
