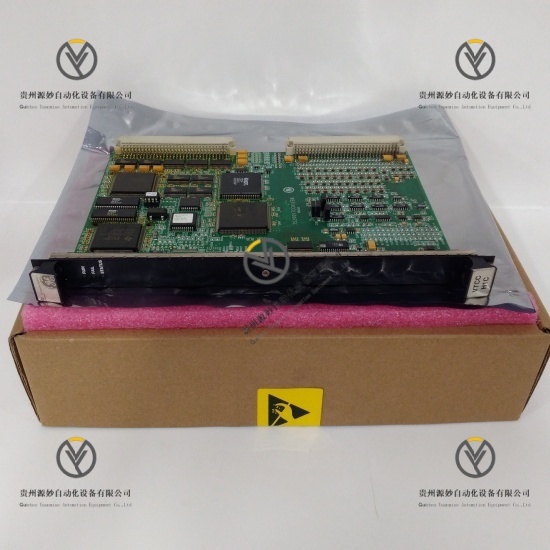

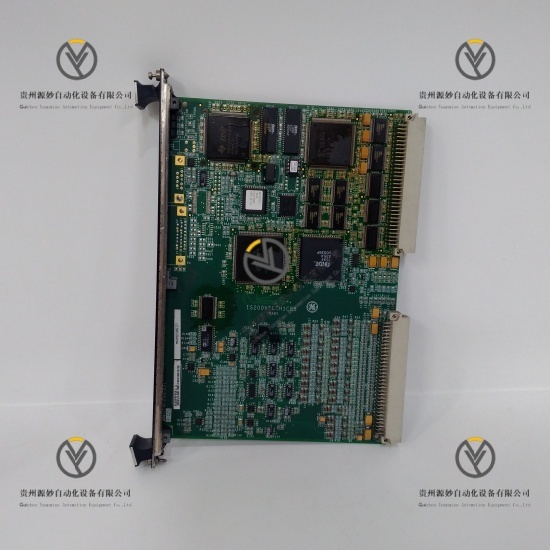

GE IS200VTCCH1CBB 汽轮机变量控制模块
产品说明
GE IS200VTCCH1CBB是GE旗下Mark VIe系列工业级汽轮机变量控制模块，专为大型汽轮机控制系统的精准调节需求设计，核心功能是接收汽轮机转速、压力、温度等关键参数信号，通过内部高性能处理器执行预设控制逻辑，输出精准的调节信号至执行机构，实现汽轮机的转速控制、负荷调节及启停逻辑管理。产品符合IEC 61131-3工业控制设备标准，具备完善的信号隔离、故障自诊断、过压过流保护及冗余备份功能，可直接集成于Mark VIe系列控制系统机架，适配高温、高电磁干扰的工业现场环境，为电力、石油化工等行业的汽轮机机组安全稳定运行提供可靠的控制保障。
具体参数
品牌 GE
产品系列 Mark VIe系列汽轮机控制系统模块
产品类型 工业级汽轮机变量控制模块
型号 IS200VTCCH1CBB
输入通道数 8路模拟量输入通道、16路数字量输入通道
输出通道数 4路模拟量输出通道、8路数字量输出通道
模拟量输入信号类型 4-20mA DC、0-10V DC、RTD（Pt100）
模拟量输出信号类型 4-20mA DC、0-10V DC（可配置）
数字量输入信号类型 干接点、PNP（可配置）
数字量输出信号类型 继电器输出、PNP晶体管输出（可配置）
模拟量精度 ±0.05%满量程（25℃）；±0.1%满量程（全工作温度范围）
数字量响应时间 ≤0.5ms
处理器 32位工业级高性能处理器
工作电压 DC 24V ±10%（由系统机架供电）
工作温度范围 0℃ - 65℃
存储温度范围 -40℃ - 85℃
相对湿度 5% - 95% 非冷凝
防护等级 IP20（模块级）
电气隔离 通道间及通道与背板间2500V AC隔离（1分钟）
安装方式 GE Mark VIe系列标准机架插槽安装
尺寸 102mm×165mm×95mm（长×宽×高）
重量 约1.1kg
功耗 典型8W，最大12W
认证资质 CE、UL、CSA、IEC 61131-3、IEC 61508（SIL 2）
诊断功能 通道短路/开路诊断、信号异常诊断、处理器故障诊断、电源故障监测、通信故障诊断
保护功能 每通道过压保护、反极性保护；模块级浪涌保护、过热保护
产品性能
集成多类型高通道数输入输出接口，可同时处理模拟量、数字量及RTD温度信号，适配汽轮机控制多参数采集与调节需求，提升系统集成紧凑性
模拟量信号处理精度高，全工作温度范围精度优于±0.1%满量程，可精准捕捉汽轮机关键参数细微变化，保障调节指令的精准性
搭载32位高性能工业处理器，数字量响应时间≤0.5ms，可快速处理控制逻辑并响应现场信号变化，提升汽轮机控制的实时性与灵敏度
通道间及通道与背板间高电气隔离设计，搭配强化抗电磁干扰电路，可有效抵御工业现场强电磁辐射、浪涌冲击，确保信号传输与控制逻辑运行稳定
具备完善的全链路故障诊断与多重保护功能，可实时监测模块运行状态，故障时快速告警并采取保护措施，避免故障扩大，保障汽轮机机组安全
0℃ - 65℃宽温工作范围，工业级加固封装设计，可在高温、高湿、多干扰等复杂工业现场长期稳定运行，环境适应性强
与GE Mark VIe系列汽轮机控制系统深度兼容，支持在线组态调试、参数配置及固件升级，简化系统集成与后期维护流程
支持冗余备份配置，可与同型号模块组成冗余控制单元，进一步提升控制系统的可靠性，满足汽轮机机组不间断运行需求
高可靠性设计，MTBF≥3,500,000小时，完全匹配工业汽轮机长期稳定运行的严苛控制要求
