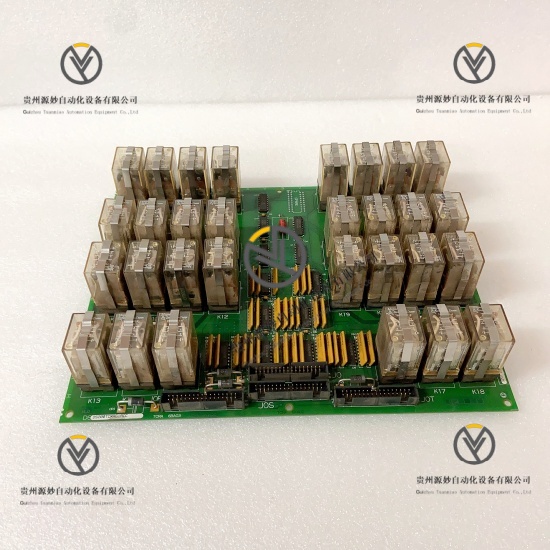

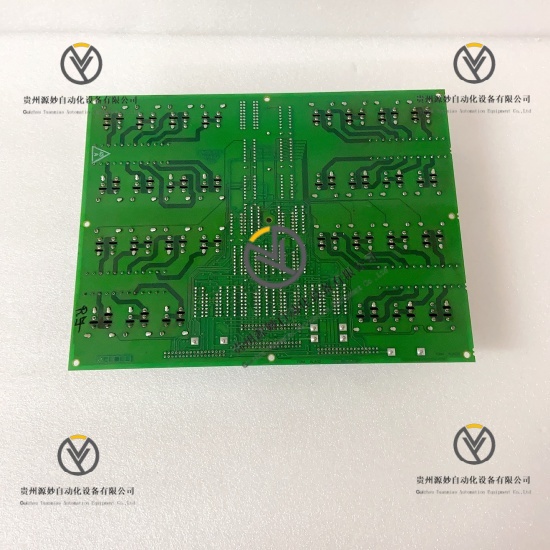

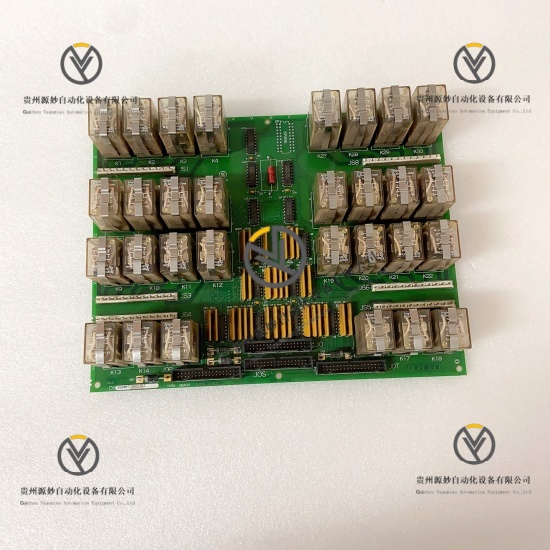

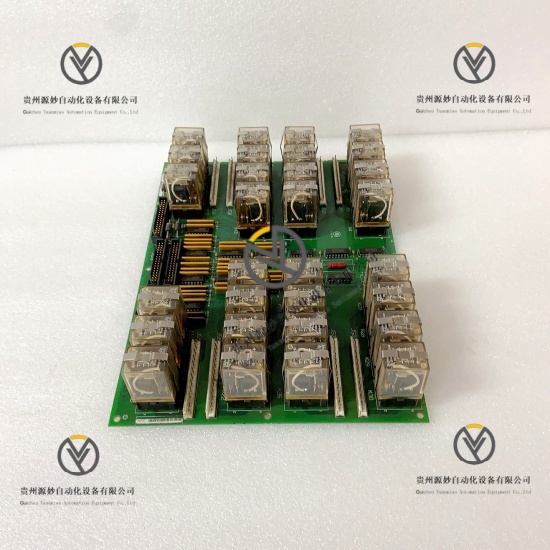

GE DS200TCRAG1ACC是美国通用电气（GE）旗下Speedtronic Mark V系列工业级继电器输出板，为燃气轮机控制系统的核心功能模块，同时适配蒸汽、风力涡轮机控制总成及工业自动化控制系统。核心功能是通过30个插入式继电器实现外部用电设备的精准通断控制，接收控制系统数字信号并驱动继电器动作，配合多规格连接器实现与其他控制模块的信号交互，集成过载、短路保护功能，确保负载控制的安全性与可靠性。产品采用标准化PCB设计与插件式结构，具备宽温耐受、抗干扰及高隔离特性，可无缝集成至Mark V系列涡轮控制内核，是工业动力设备负载控制与信号转换的关键部件。
品牌 GE（美国品牌）
产品系列 GE Speedtronic Mark V系列涡轮控制模块
产品类型 工业级继电器输出板
型号 DS200TCRAG1ACC
适配系统 GE Mark V涡轮控制系统，工业自动化控制设备
继电器配置 30个插入式继电器
继电器触点额定值 6A@250VDC，10A@125VAC
供电电压 24VDC，输入电流200mA
连接器规格 4个34针连接器（JOR、JOS、JOT、JO），4个12针连接器（JS3、JS4、JS5、JS6）
隔离电压 2500V
工作温度范围 -40℃至+85℃
存储温度范围 -40℃至+85℃
相对湿度 10%至95%，无冷凝
物理尺寸 360.7mm×284.5mm×132.1mm（长×宽×高）
物理重量 1.36公斤
PCB涂层 标准涂层，常规装配工艺
保护功能 过载保护、短路保护
产地 美国
30个插入式继电器独立控制，搭配明确触点额定值，可精准驱动不同负载类型的外部用电设备，实现负载通断的可靠切换，满足涡轮机辅助系统控制需求。
多规格连接器组合设计，可与系统内输入输出模块、控制处理器无缝对接，实现数字信号双向传输，保障控制指令与状态反馈的高效交互。
2500V高隔离电压与完善的过载、短路保护功能，有效隔绝外部电路干扰与异常电流冲击，避免模块及后端设备损坏，提升系统运行安全性。
-40℃至+85℃宽温耐受特性，可适应高温、低温等严苛工业环境，适配户外电站、工业厂房等多场景涡轮机控制应用，稳定性突出。
插件式结构设计便于继电器单独更换与模块维护，标准化PCB涂层提升防潮、防腐蚀能力，延长产品使用寿命，降低运维成本。
严格适配GE Mark V系列涡轮控制系统内核，无需额外适配即可完成集成，确保控制逻辑的一致性与动作时序的精准性。
具备优异的抗电磁干扰能力，可抵御工业现场复杂电磁环境影响，确保继电器动作响应准确，避免误触发导致的设备故障。
轻量化设计与标准化安装孔位，适配涡轮控制系统机柜安装，占用空间小，安装便捷，可快速完成部署与调试。
